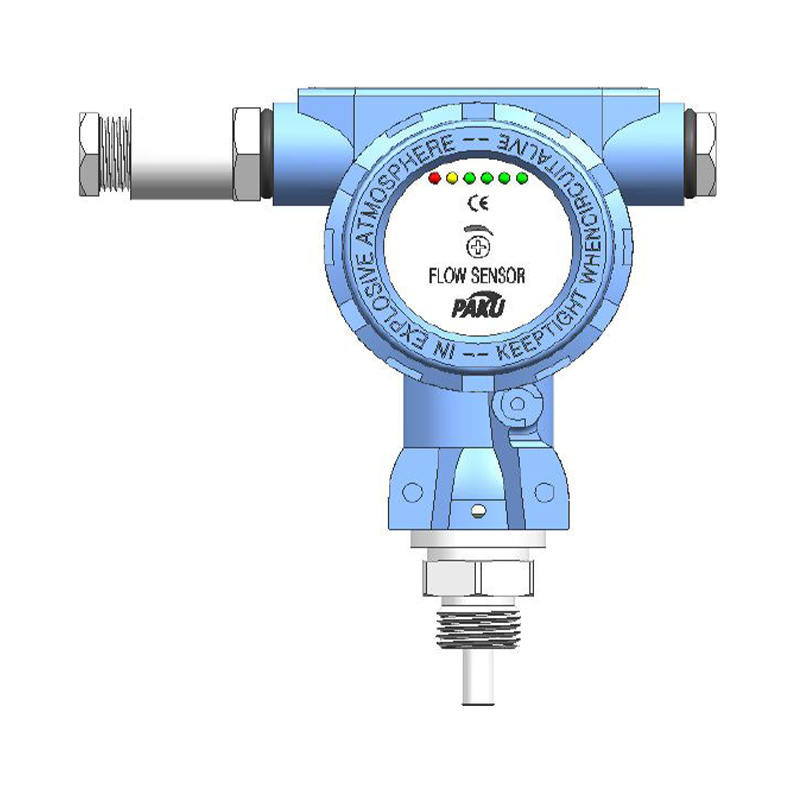

Взрывозащищенный электронный расходный выключатель SN-11B

ПРЕДЫДУЩИЙ: Светодиодный электронный расходный выключатель-SN13B

Представление продукта

Принцип и характеристики. Основываясь на тепловом принципе, герметичный датчик содержит два резистора, один из которых не нагревается и служит
детектирующим резистором, а другой не нагревается и служит эталонным резистором. Когда среда протекает, тепло с нагревательного резистора отводится, значение сопротивления изменяется, и разница между двумя резисторами используется в качестве основы для определения расхода. Без движущихся частей, не требует обслуживания, простая установка, одна модель подходит для различных требований к диаметру труб, плавное переключение, чрезвычайно низкая потеря давления, компактная конструкция, светодиодный дисплей с отображением тенденции расхода и состояния переключателя.

Применение продукта
Пневматическое и гидравлическое двойное назначение, сигнализация низкого расхода, может использоваться для пневматических и гидравлических систем, может использоваться для циркуляции воды, режущей жидкости и обнаружения отключения смазочного масла, а также для защиты насоса от холостого хода.

Применение продукта Схема подключения Технические характеристики Размер Фигура Функция и настройка Lde (тип включения/выключения) Инструкции по установке Таблица выбора

Пневматический и гидравлический двухцелевой датчик низкого расхода, может использоваться в пневматических и гидравлических системах, может использоваться для обнаружения прекращения подачи циркулирующей воды, смазочно-охлаждающей жидкости и смазочного масла, а также для защиты насоса от работы вхолостую.

диапазон настройки: 1...150 см/с (вода)

3...300см/с(масло)

20...2000см/с(воздух）

Выходной сигнал: PNP, NPN, реле нормально разомкнуто + нормально замкнуто (SPDT)

Питание: 24 В ±20% постоянного тока

Ток включения: максимум 400 мА (тип PNP или NPN)

Ток холостого хода: макс. 80 мА

Индикатор расхода: ряд светодиодов (6)

режим настройки: настройка потенциометра

Диапазон напряжения: 100 бар

Температурный градиент: ≤4°C/с

Время отклика: 1–13 с, обычно 2 с

время инициализации: около 8 с

Электрическая защита: обратная фаза, короткое замыкание, защита от перегрузки

Уровень защиты: IP67

температура среды: -20-80°C

температура окружающей среды: -20-80°C

температура хранения: -20-100°С

Способ подключения: разъем M12/опционально с 2-метровым кабелем напрямую

Материал: Зонд: нержавеющая сталь

корпус: литой алюминий

классификация по противоопасности: EX d ll CT4

При вертикальной установке датчик следует устанавливать на участке трубопровода, где поток течёт снизу вверх.
При горизонтальной установке датчик следует размещать вдали от воздуха и осадка.

SN11B-	G2H	А	3	1	Х	D	30	спецификация
SN11B-								Взрывозащищенные электронные расходомеры серии SN11B
	М1К							Интерфейсная резьба М18*1,5 внутренняя резьба . С установочными принадлежностями это
	G2H							Резьба интерфейса G1/2 внутренняя резьба
	G4H							Интерфейсная резьба G1/4 наружная резьба
	К5							Патронное соединение (наружный диаметр 50,5 мм)
								Индивидуальная резьба, например NPT1/2, тип N12
		А						Источник питания постоянного тока 24 В ±20%
			1					PNP-выход
			2					NPN-выход
			3					релейный выход
				1				Нормально открытый + нормально закрытый выход
					Х			Материал зонда: нержавеющая сталь 304
					XL			Материал зонда: нержавеющая сталь 316L
						D		амфенольный соединитель
							30	Длина стержня зонда, мм (включая резьбу)
							L	Индивидуальная единица длины стержня зонда, мм (включая резьбу)
* Выберите режим установки с внутренней резьбой M181,5, обратите внимание на выбор установочных принадлежностей. Настраиваемая резьба, H для внешней резьбы, K для внутренней резьбы. * Для выбора электрических принадлежностей и установочных принадлежностей см. приложение на странице -. * Таблица выбора доступна только для выбора параметров, и соответствующий код предоставляется.
