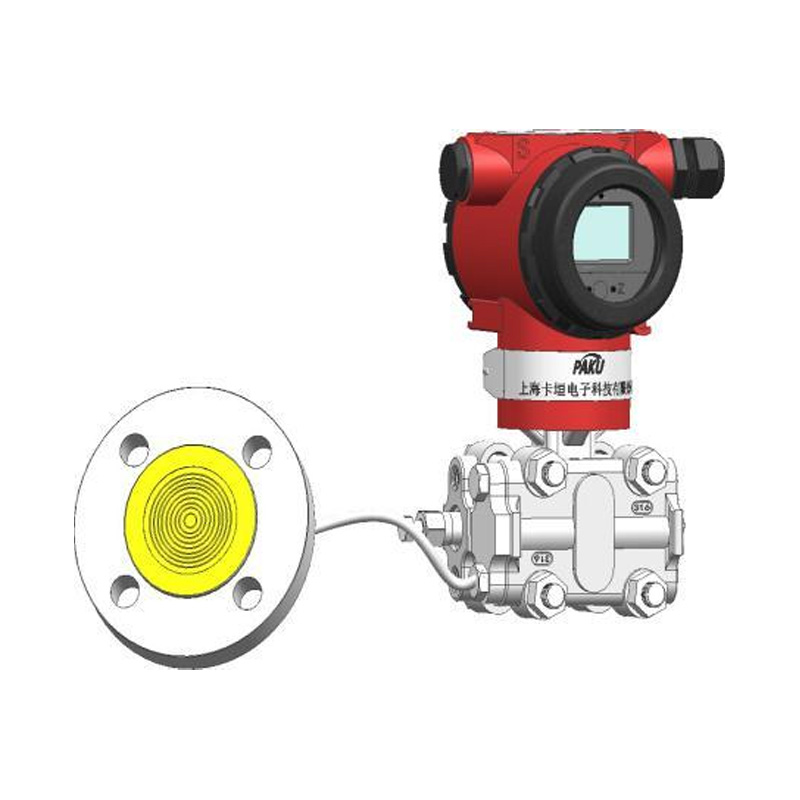

Product 3D Image
Get coupons

Емкостной датчик давления (уровня жидкости) PN52C

Product introduction

Датчики давления (уровня) серии PN52C используют емкостной принцип действия, высокое и низкое давление на сторонах разделительной мембраны и заполняющую жидкость для передачи давления процесса на заполняющую жидкость, а затем заполняющая жидкость передает давление на центр датчика чувствительной мембраны. Чувствительная мембрана представляет собой упругий элемент, смещение которого изменяется в зависимости от приложенного давления (для манометрического датчика атмосферное давление прикладывается к стороне низкого давления чувствительной мембраны). Адиабатический датчик давления постоянно поддерживает эталонное давление на стороне низкого давления. Максимальное смещение чувствительной мембраны составляет 0,1 мм, и смещение пропорционально давлению. Емкостные пластины с обеих сторон определяют положение чувствительной мембраны. Разница емкостей между чувствительной мембраной и емкостной пластиной преобразуется в соответствующий ток или цифровой выходной сигнал HART.

Технические характеристики Основные характеристики Применение Диапазон кода Диапазон кода Таблица выбора

- Диапазон измерения: 0... 5000 кПа, может быть настроен
- Дисплей: ЖК-экран
- Напряжение питания: 12... 36 В постоянного тока
- Выходной сигнал: 4... 20 мА, HART
- Точность измерения: 0,5, 0,2% от
полной шкалы - Повторяемость: ≤0,1% от полной шкалы
- Гистерезис измерения: ≤ ±0,01% от полной шкалы
- Стабильность: < 0,01%/год
- Температура среды: -30... 300 ℃
- Температура окружающей среды: -30... 85 ℃
- Электрическое подключение: Крепеж, M20*1,5, NPT1/2
- Степень защиты: IP65
- Маркировка взрывозащиты: взрывозащищенный тип EXDIICT6,
- искробезопасный EXIA IICT6

- Изоляционная мембрана из нержавеющей стали и хастеллоя Cr
- Конструкция с одинарной изолирующей мембраной
- стабильная работа, высокая точность, высокая термостойкость
- Разнообразие опциональных заполняющих жидкостей позволяет удовлетворить требования различных случаев
- Диапазон, нулевой внешний плавно регулируемый
- Регулируемое демпфирование и высокая устойчивость к давлению

В основном используется для измерения жидкостей и газов, например: в пищевой, химической, бумажной, медицинской промышленности и других случаях, когда требуются гигиеническая очистка при высоких температурах, в средах с высокой вязкостью и в случаях, когда требуется стойкость к коррозии.

код диапазон код диапазон код позвонил
ГП1 -100...0кПа ГП7 0...500 кПа ГЛ5 0...5м
ГП2 -100...100кПа ГП8 0...2500 кПа ГЛ6 0...6м
ГП3 -100...500кПа ГП9 0...5000кПа ГЛ10 0...10м
ГП4 0...35 кПа ГЛ1 0...1м ГЛ15 0...15м
ГП5 0...100 кПа ГЛ2 0...2м ГЛ20 0...20м
ГП6 0...250 кПа ГЛ3 0...3м ГЛ25 0...25м
 примечание
: 1 бар = 0,1 МПа = 100 кПа = 1,0197 кг/см²

PN52
C-
ГП1 Д2 М2 Л3 А А спецификация
ПН52С               Давление серии PN52C (уровень жидкости)
  Врач общей практики             Дополнительный диапазон (см. таблицу диапазонов)
  ГМ0             Диапазон: 0-1,0 МПа
  ГМ1             Диапазон: 0-1,6 МПа
  ГМ2             Диапазон: 0-2,5 МПа
  ГМ4             Диапазон: 0-4,0 МПа
  ГМ1             Диапазон: от 0 до 10 МПа
  ГЛ             Диапазон уровня жидкости (см. таблицу диапазонов)
              Выход 4...20мА
    ЧАС           Выход 4...20мА+HART
      Д2         Монтаж фланца DN25
      Д5         Монтаж фланца DN50
      Д8         Монтаж фланца DN80
      К5         Тип зажима (наружный диаметр 50,5 мм)
        Г       Самозажимные крепежи
        М2       Электрический интерфейс М20*1,5 внутренние зубья
        N2       Электрический интерфейс NPT1/2 внутренние зубья
          Л3     Длина капилляра L (м) — стандартная 3 м
          ЛА50     Длина вставного ствола 50 (мм) - опционально
            А   Жидкостная мембрана из нержавеющей стали 316L
            Б   Жидкое политетрафторэтиленовое ПТФЭ-покрытие
            С   Покрытие из сплава Хастеллой С
            Д   Монель-металл
              А Стандартная форма
              Б взрывозащищенный тип
              С тип искробезопасности
Дополнительные аксессуары А1 A1: Заголовок ЖК-дисплея A2: Нет дисплея
В1 Опора для гибки трубы B1: пластина B2
Б3 B3: Плоская опора для монтажа трубы
С1 1/4NPT
С2 Т-образное резьбовое соединение М20х1,5
С3 Приварите 14 трубок давления к задней части
переходного соединения 1/2NPT.
* Таблица выбора типа предназначена только для технического выбора, а соответствующий тип заводской модели
отражается кодом.
