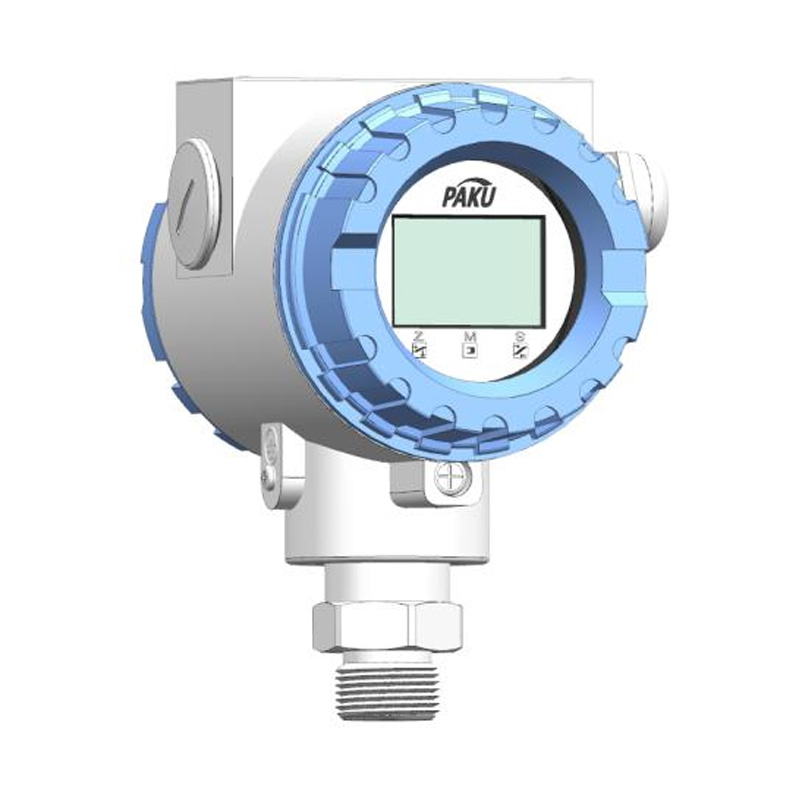

Взрывозащищенный датчик давления PN300

If you have any further questions, please call +86-021-37566990 or fill out the inquiry form.

Product 3D Image
Get coupons
Product introduction

Основанный на технологии керамических конденсаторов, когда давление, прикладываемое к керамическому конденсатору, увеличивается, значение емкости увеличивается, и значение емкости пропорционально значению давления.
Высокая перегрузочная способность, хорошая стабильность благодаря полному диапазону 0,1% в год, высокая помехоустойчивость, чрезвычайно высокая точность и повторяемость, до 0,2, 0,5 уровня, коррозионная стойкость керамического измерительного интерфейса. Плоский пленочный тип может использоваться для вязких сред. Нулевая точка и полная шкала могут быть отрегулированы на месте. С LED-дисплеем.

Применение продукта Технические характеристики Размер Фигура Схема подключения Диапазон кода Таблица выбора

Пневматические и гидравлические, могут использоваться в гидравлических и пневматических системах. Применяются в следующих отраслях: сталелитейная промышленность, машиностроение, компрессионная промышленность, холодильное оборудование и кондиционирование воздуха, грузоподъёмное оборудование и традиционные серии.

- Диапазон: см. таблицу ниже
- Класс точности: 0,25%, 0,5%
- Гистерезис: ≤ ±0,01% полной шкалы
- Повторяемость: ≤0,1% полной шкалы
- Стабильность: лучше, чем 0,01% в год
- Влияние температуры: < ±0,02% полной шкалы/K
- Время отклика: < 5 мс (диапазон от 10% до 90%)
- Рабочее напряжение: 10... 36 В постоянного тока
- Сопротивление нагрузки: ≤1 кОм
- Потребляемый ток: сигнальный ток (двухпроводной), 8 мА (трехпроводной)
- Температура окружающей среды: -30... 85 ℃
- температура среды: -30... 80 ℃ температура хранения: -30... 85 ℃
- Степень защиты: IP65
Материал корпуса: алюминиевый сплав

Стандартный диапазон
(относительное давление)
код   Стандартный диапазон (абсолютное
давление)
код
-1...0бар НЕТ 0...1бар А1
-1...1бар Н1 0...2бар А2
-1...3бар Н3 0...5бар А5
-1...24бар N24 0...7бар А7
0...1бар П1 0...10бар А10
0...2бар П2 0...20бар А20
0...3,5бар П3.5 0...35бар А35
0...5бар П5 0...70бар А70
0...7бар П7 0...100бар А100
0...10бар П10 0...150бар А150
0...20бар П20 0...175бар А175
0...35бар П35 0...200бар А200
0...70бар П70 0...275бар А275
0...100бар 100 пенсов 0...300бар А300
0...150бар 150 пенсов
0...175бар П175
0...200бар 200 песо
0...275бар П275
0...300бар 300 песо
* Если требуемый диапазон отсутствует в стандартном списке, пожалуйста, укажите это при заказе. Возможна калибровка
по требованиям заказчика.
PN300- П20 А М2 спецификация
PN300-           Универсальный датчик давления серии PN300
  П20         Код диапазона (доступен в таблице кодов диапазона
)
            Настраиваемый диапазон: определяется пользователем
    А       нет дисплея
    Б       Со светодиодным дисплеем
          Точность: 0,25%
          Класс точности: 0,5%
          Аналоговый выход 4-20 мА
          Аналоговый выход 1-5 В
          Аналоговый выход 0-10 В
          Г2 Подключение: внутренняя резьба G1/2
          М2 Способ соединения: наружная
резьба М20*1,5
            Пользовательская тема
* Таблица выбора доступна только для выбора параметров, при этом предоставляется соответствующий код.
