Тепловой дифференциальный преобразователь давления-PN53

ПРЕДЫДУЩИЙ: Прочный антиударный преобразователь давления - PN50B
ДАЛЕЕ: Цифровой преобразователь-контроллер давления с дисплеем - PN53E

Представление продукта

Микропередатчик дифференциального давления серии PN53 использует термочувствительный датчик низкого давления. Он использует микроканал, встроенный в датчик, для обнаружения изменений воздушного потока и определения давления воздуха.
PN53 отличается высокой перегрузочной способностью, превосходной устойчивостью к электромагнитным помехам, широким диапазоном измерения и несколькими сигнальными выходами. Он широко используется для измерения воздуха или нейтральных газов в таких системах, как HVAC, управление технологическими процессами, мониторинг окружающей среды, чистые помещения и другие приложения, требующие измерения микродифференциального давления.

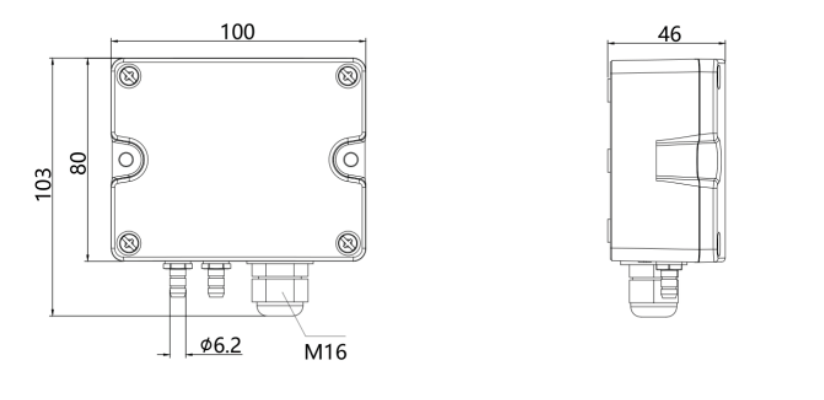

Технические характеристики Чертеж с указанием размеров Руководство по выбору Влияние высоты над уровнем моря на точность продукта

Сенсорный сердечник: импортный тепловой сенсор низкого давления с чувствительным откликом на давление

Стабильность и повторяемость: высокая стабильность, отличная повторяемость.
Установка: простота установки, нечувствительность к ориентации установки.
Устойчивость к электромагнитным помехам: высокая устойчивость к электрическим помехам; опциональный изолированный выход.

Рабочая среда①	Воздух или нейтральные газы
Диапазон измерений	±25Па, ±50Па, ±100Па
Давление перегрузки	2Бар
Точность	±25Па±1Па
	± 50 Па±1% полной шкалы
	± 100 Па±0,5% полной шкалы
Рабочая температура	-20℃ ~70℃
Температура хранения	-40℃ ~80℃
Температурный дрейф	0,03% полной шкалы/℃
Защита от проникновения	IP65
Электрическое подключение	4-проводной	6-проводной
Выходной сигнал	RS-485	4~20 мА/0~10 В постоянного тока
Металлический штуцер с зазубринами, Ø6,2 мм	9-30 В постоянного тока/24 В переменного тока ±20%	12-30 В постоянного тока/24 В переменного тока ±20%
Порт давления	Металлический штуцер с зазубринами, Ø6,2 мм
Коммуникация	Стандартный интерфейс RS-485, протокол Modbus RTU
Сертификаты	Соответствует RoHS, сертифицирован CE (ЕС)
Соответствие требованиям ЭМС	EN61326-1
Измеряемые среды включают воздух, кислород (O₂), азот (N₂), аргон (Ar) и углекислый газ (CO₂). По вопросам измерения других газов обращайтесь к поставщику. При использовании питания переменного тока для выхода RS485 (неизолированная версия) требуется изолированное питание 24 В переменного тока.

PN53-	1	N	А	Подробный
PN53-				Микродатчик дифференциального давления серии PN53
	1			-25～25Па
	2			-50～50Па
	3			-100～100Па
		N		Без дисплея
		О		С дисплеем
			А	4-20 мА и 0-10 В постоянного тока (одновременный выход)
			E	связь RS-485
			Е1	RS-485 с изоляцией
Примечание: Руководство по выбору предназначено только для выбора параметров. Окончательная конфигурация продукта определяется соответствующим заводским кодом.

Датчик давления калибруется при эталонном абсолютном давлении 1 бар (100 000 Па). Поскольку датчик работает по тепловому принципу, изменения высоты над уровнем моря и атмосферного давления влияют на показания. Для компенсации используется следующая формула:
ΔPeff = ΔPsensor × (100 000 Па / Pabs)
, где:
ΔPeff = компенсированная микроразница давления;
ΔPsensor = выходной ток датчика
; Pabs = абсолютное давление в месте установки (т.е. местное атмосферное давление в Па).
