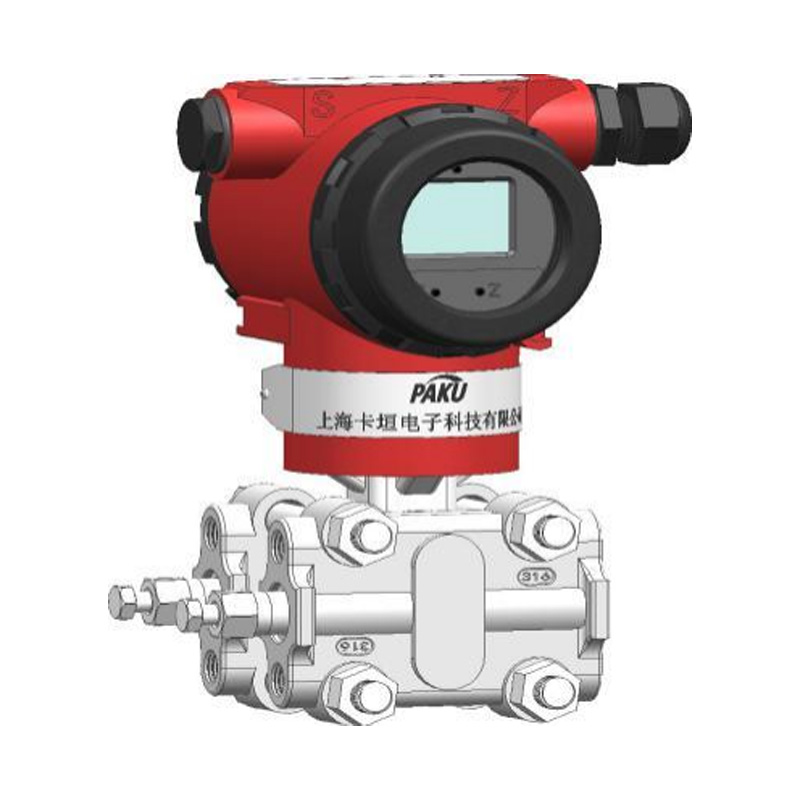

Product 3D Image Get couponsИнтеллектуальный датчик давления PN52 — это полевой интеллектуальный прибор для измерения давления с функцией связи HART, основанный на технологии микроперемещения емкостного датчика. Его основные сырьевые материалы и детали импортируются, он имеет передовую конструкцию, полные технические характеристики, прост в установке и использовании. Его можно запросить, настроить или отрегулировать в диспетчерской или на месте установки датчика с помощью портативных коммуникаторов или других хостов, использующих протокол HART. В зависимости от способа использования можно измерять давление, расход и уровень жидкости.
- Высокая точность и хорошая стабильность
- Подходит для дифференциального давления, избыточного давления, абсолютного давления и других входных сигналов
- Фиксированный элемент, вставная печатная плата
- Компактный размер, малый вес, высокая вибростойкость
- Диапазон, внешняя нулевое значение, непрерывная регулировка
- Регулируемое демпфирование, хорошая однонаправленная защита от перегрузки
- Отсутствие механических движущихся частей, меньше затрат на техническое обслуживание
- Унифицированная структура всей серии, высокая взаимозаменяемость деталей
- Материал мембраны для контактной среды является опцией
- Опциональная мембрана 316L, TAN, HAS-C, MONEL и другие коррозионно-стойкие материалы
- Интеллектуальный протокол HART Fieldbus
Использовать объект | Жидкость, газ или пар | |||||
диапазон измерения | избыточное давление | от 0-0,1 кПа до 0-42000 кПа |
||||
дифференциальное давление | от 0-0,1 кПа до 0-7000 кПа | |||||
абсолютное давление | от 0 до 6 кПа до 0-7000 кПа | |||||
выход | 4–20 мА постоянного тока, интеллектуальный выходной сигнал протокола полевой шины HART |
|||||
источник питания | 24 В постоянного тока, может работать при 12 В постоянного тока (с ЖК-дисплеем минимум 15 В постоянного тока), |
|||||
диапазон температур |
-40℃ ~+85℃ | |||||
диапазон влажности | 5~95% (относительная влажность) | |||||
инструкция | SVC-E | |||||
Комбинированная ошибка | Отрегулируйте диапазон ±0,1%, ±0,2% | |||||
стабильность | Не превышайте точность датчика в течение одного года. |
|||||
класс защиты корпуса |
IP65 | |||||
масса | 3,9 кг (без опций, за исключением фланцевых преобразователей) |
спектр | Описание | ||||||||||
ПН52 | Интеллектуальный датчик давления | ||||||||||
Данные о давлении | Врач общей практики | Давление от 0 ~ 0,6 кПа до 40000 кПа | |||||||||
АП | Обязательно нажмите 0 ~ 4 кПа до 7000 кПа | ||||||||||
ДП | Дифференциал 0 ~ 0,6 кПа до 7000 кПа | ||||||||||
ДР | Микроперепад давления 0 ~ 0,1 кПа ~ 1,6 кПа | ||||||||||
диапазон измерения | 2 | Применимо к перепаду давления 0~0,1 кПа - 1,6 кПа | |||||||||
3 | 0~0,6 кПа-6 кПа | ||||||||||
4 | 0~4кПа-40кПа | ||||||||||
5 | 0~20кПа-200кПа | ||||||||||
6 | 0~70кПа-700кПа | ||||||||||
7 | 0~160кПа-1000кПа | ||||||||||
8 | 0~200кПа-2000кПа | ||||||||||
9 | 0~400кПа-2500кПа | ||||||||||
10 | 0~700кПа-7000кПа | ||||||||||
11 | 0~2000кПа-20000кПа | ||||||||||
12 | 0~4200кПа-40000кПа | ||||||||||
Специальный ассортимент | |||||||||||
Тип выходного сигнала | Э | Стандартный выходной токовый сигнал 4~20 мА | |||||||||
С | Интеллектуальный выходной сигнал протокола полевой шины HART | ||||||||||
конструкционный материал | код | фланцевое соединение | Вентиляционный/сливной клапан | изоляционная диафрагма |
Перекачайте жидкость | ||||||
двадцать два | нержавеющая сталь 316 | нержавеющая сталь 316 | нержавеющая сталь 316 | силиконовое масло | |||||||
двадцать три | нержавеющая сталь 316 | нержавеющая сталь 316 | Хастеллой | ||||||||
двадцать четыре | нержавеющая сталь 316 | нержавеющая сталь 316 | монель | ||||||||
25 | нержавеющая сталь 316 | нержавеющая сталь 316 | тантал | ||||||||
33 | Хастеллой | Хастеллой | Хастеллой | ||||||||
Максимальное рабочее давление (МПа) | А- | 1МПа | |||||||||
Б- | 4МПа | ||||||||||
С- | 10МПа | ||||||||||
Д- | 40 МПа | ||||||||||
вариант | М3 | Заголовок цифрового ЖК-дисплея | |||||||||
В1 | Опора для гибки труб | ||||||||||
В2 | Пластина, устанавливаемая на изгиб опоры | ||||||||||
Б3 | Плоский кронштейн для монтажа на трубу | ||||||||||
С1 | 1/4NPT | ||||||||||
С2 | Т-образное резьбовое соединение М20х1,5 | ||||||||||
С3 | Приварите 14 трубок давления к задней части переходного соединения 1/2NPT. |
||||||||||
А | Стандартная форма | ||||||||||
Б | взрывозащищенный тип | ||||||||||
С | тип искробезопасности | ||||||||||
* При заказе, пожалуйста, указывайте заводской диапазон. В противном случае, пожалуйста, отправьте заказ с завода в соответствии с наивысшим номинальным диапазоном. Конструкционный материал 22 — стандартная конфигурация. |
