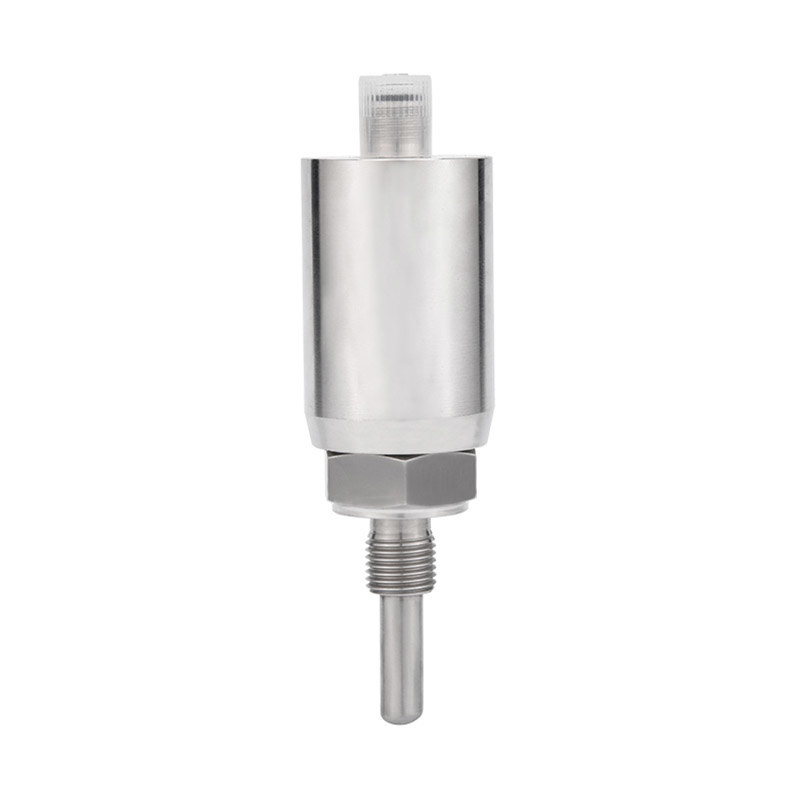

Прочный температурный преобразователь-T45B
Главная / Продукция / Серия Температура / Температурный преобразователь / Прочный температурный преобразователь-T45B

Если у Вас подробные вопросы, пожалуйста, позвоните +86-021-37566990, или заполните форму запроса.

Получите купоны
Представление продукта

T45B содержит датчик PT100. Сопротивление PT100 изменяется в зависимости от температуры. Внутренняя схема T45B преобразует это значение в линейный аналоговый выходной сигнал.
Простая установка, широкий выбор диапазонов, широкий выбор датчиков, корпус из нержавеющей стали, компактная и прочная конструкция. Может быть оснащен полевым прибором и шкафным пультом управления.

Применение продукта Технические характеристики Схема подключения Размер Фигура Таблица выбора Дополнительный заголовок дисплея

Его можно использовать в системах водоснабжения, гидравлических системах, пневматических системах, системах охлаждения, отопления, кондиционирования воздуха, системах автоматизации и т. д.

Диапазон измерения: -50 ℃ ... 200 ℃
- Линейность: < 0,1%
- Точность: ±0,2К +0,2% полной шкалы
- Разрешение: 0,1К
- Давление: тип Φ6: зонд 400 бар, тип Φ8: зонд 100 бар
- Влияние температуры: 0,1К/10К
- Время отклика: 2,3 секунды
- Рабочее напряжение: 12...30 В постоянного тока
- Электрическая защита: антиполюсная, защита от перегрузки
- Датчик: PT100
- Температура окружающей среды: -25...80 ℃
- Степень защиты: IP65
- Материал корпуса: нержавеющая сталь 304
- Материал контактной части: нержавеющая сталь 304
- Электрическое подключение: разъем Hersman /M12*1

Т45B- А М А D1 G4 B спецификация
Т45B-               Прочные датчики температуры серии T45B
  А             Длина зонда L 25 мм (без резьбы)
  B             Длина зонда L 50 мм (без резьбы)
  С             Длина зонда L составляет 75 мм (без резьбы)
  D             Длина зонда L составляет 100 мм (без резьбы)
  L...             Длина зонда по индивидуальному заказу L= мм (без резьбы)
    H           РА
      А         Диапазон - 50... 0 ℃
      B         Диапазон - 50... 50 ℃
      С         Диапазон 0...50 ℃
      D         Диапазон 0...100 ℃
      E         Диапазон 0...120 ℃
      F         Диапазон 0...150 ℃
      G         Диапазон 0...200 ℃
      H...         Настройте диапазон, например -20... 100 ℃,
Выбор: H - 20.. 100
              Аналоговый выходной диапазон: 4...20 мА
        41        Выходной диапазон бронированного аналогового сигнала составляет: 4...
              Диапазон аналогового выхода: 0...10 В
              Диапазон аналогового выхода: 1...5 В
          D1     Диаметр зонда Ф6
          D2     Диаметр зонда Ф8
          D12     Индивидуальный зонд, например, диаметром Φ 12
          К     Резьбовое соединение с подвижной втулкой
(опционально)
            G4   Резьбовой интерфейс G1/4
            G2   Резьбовой интерфейс G1/2
            К5   Санитарный патрон 50,5 мм
            М2   Резьбовой интерфейс М20*1,5
                Пользовательская тема

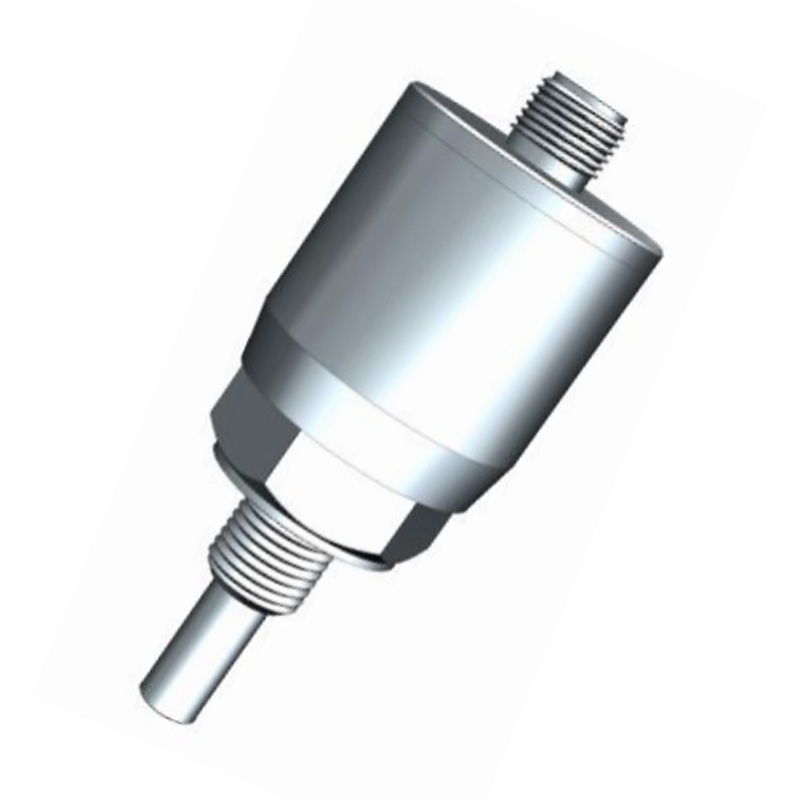

              А Тип разъема M12*1 (стандартный с 2 метрами)

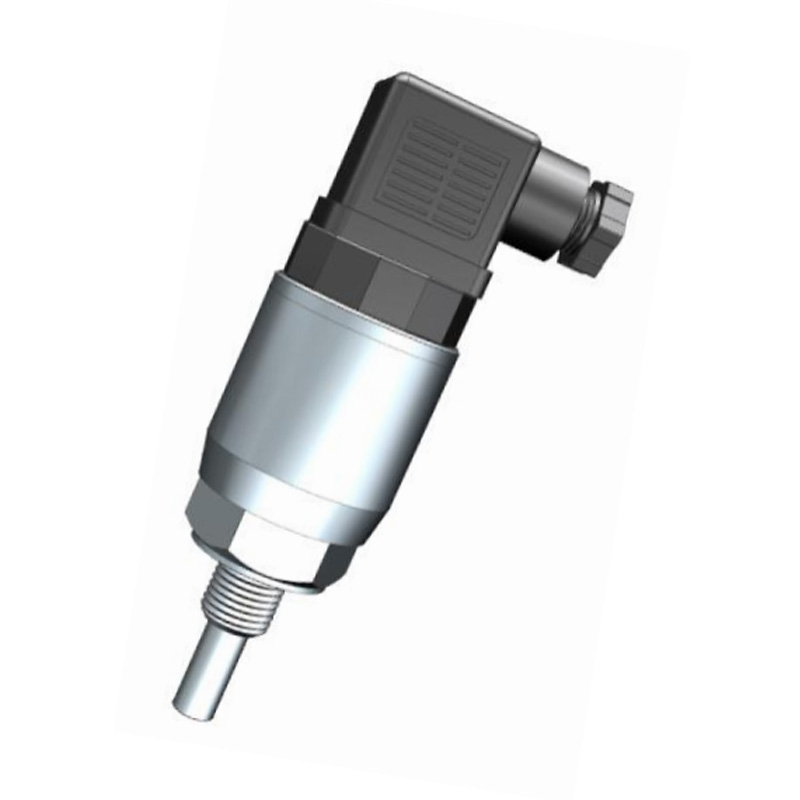

              B сустав Херсмана
* Таблица выбора доступна только для выбора параметров, при этом предоставляется соответствующий код.
F10- А спецификация
F10-   Дисплей счетчика
  А Выход 4-20 мА
  B Выход 1-5 В
  С Выход 0–10 В
 * Дисплей представляет собой электронное устройство, используемое для цифрового отображения сигнала датчика.
 Желаемый диапазон отображения можно задать кнопкой настройки.
 * Свободное программирование через необработанный процессор.
 * Не требуется настройка на месте.
 * С выходным сигналом датчика 4...20 мА.
 * Класс защиты IP55.
 * Простота в использовании.
