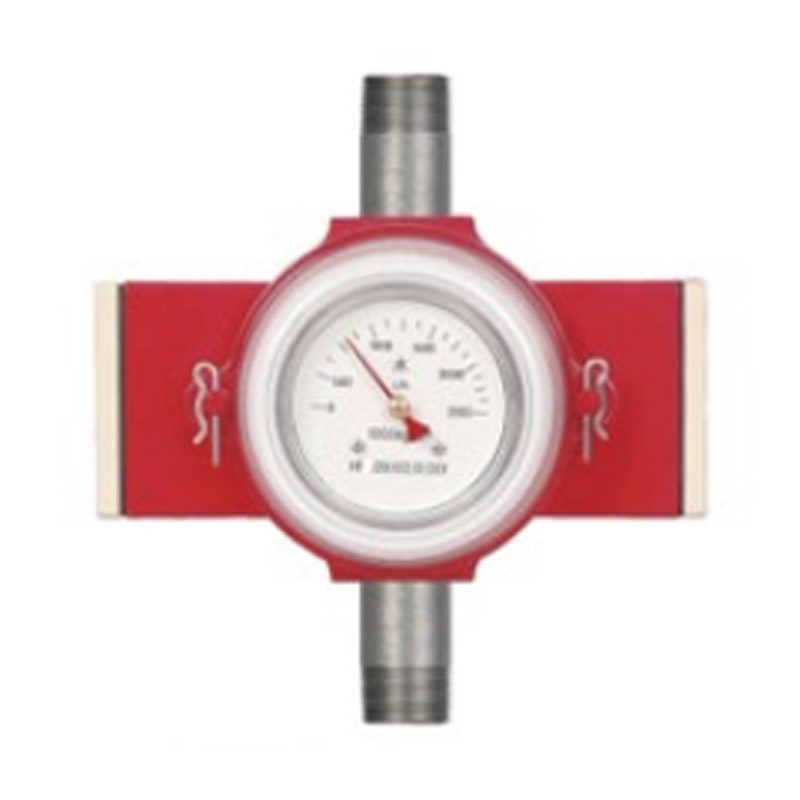

Стрелочный расходный выключатель-SN510

ПРЕДЫДУЩИЙ: Стрелочный поршневой расходный выключатель-SN21B

Представление продукта

Показательный расходомер серии SN510 в основном используется для контроля расхода жидкости и переключения выхода в трубопроводах.
Благодаря прочной конструкции и стабильной работе он может широко использоваться в системах охлаждения и смазки генераторов, двигателей, прокатных станов, компрессоров, конвейеров и других машин. Он может выводить управляющий сигнал, когда расход превышает или опускается ниже заданной точки переключения. Эта заданная точка переключения может быть установлена в любом положении в диапазоне, и точка переключения может быть легко отрегулирована в условиях после установки.
-Обтекаемый дизайн, прочность и долговечность.
-Система измерения с магнитной муфтой.
-Направление установки произвольное; вертикальная и горизонтальная установка произвольна.
-Несколько вариантов материалов. Широкий диапазон измерения.
-Четкая шкала отображения расхода, легко читаемая, вращающаяся стрелка.

Модель SN510-A Модель SN510-B Модель SN510-B Диапазон диаграммы Форма указателя Технические параметры Габаритные размеры SN510-A Установка и использование Ввод в эксплуатацию и настройка точки срабатывания расходомера Техническое обслуживание и общее устранение неисправностей Таблица выбора

- Резьбовое соединение для труб 3/4"~21/2'
- Крепление горизонтальных и вертикальных труб
- Вращающаяся шкала -
1 или 2 концевых выключателя расхода -
Измерительная система 3 или 5

- Фланцевое соединение DN15~DN50/65 (1/2'~21/2')
- Соединение горизонтальных и вертикальных трубопроводов
- Шкала поворотной формы -
1 или 2 концевых выключателя расхода
- Измерительная система 3 или 5

- Поворотная шкала - 1 или 2 концевых выключателя расхода - Измерительная система 7. С использованием конической зондовой трубки и измерительного зонда, когда жидкость проходит вдоль конической трубки, измерительный объект создает смещение в соответствии с величиной расхода, смещение измерительного объекта уравновешивает
показатели уравновешивающей силы пружины, которая применяется на системе индикации через систему магнитных муфт для осуществления и управления расходом.

SN510-А	SN510-b	Диапазон расхода L/H	Нет.	Потеря давления
3/4 "	DN15	20-160	1501	8.5
		40-250	1502	12.0
		50-400	1503	15.0
		80-600	1504	20.0
		50-1000	1505	45.0
		200-1600	1506	45.0
		300-2500	1507	45.0
1”	DN25	200-1600	2501	10.0
		300-2500	2502	20.0
		400-3000	2503	30.0
		500-4000	2504	40.0
1-1/2 "	DN40	500-4000	4001	7.0
		800-6000	4002	11.0
		1000-8000	4003	13.0
		1200-10000	4004	15.0
2 " (2-1/2 ")	DN50 (65)	1200-10000	5001	8.0
		2000-16000	5002	25.0
		2500-20000	5003	35.0
		4000-25000	5004	38.0
		7500-30000	5005	40.0

SN510-C	Диапазон расхода м³/H	Нет.	Потеря давления
DN80	10-40	8001	1.5
	12-50	8002	1.0
	16-60	8003	1.0
	20-70	8004	1.0
DN100	15-60	10001	2.0
	20-80	10002	1.5
	25-100	10003	2.0
	30-120	10004	3.0
DN125	25-100	12501	2.5
	30-120	12502	2.5
	40-150	12503	2.5
	45-180	12504	3.0
DN150	40-150	15001	3.0
	45-180	15002	3.5
	60-220	15003	3.5
	65-250	15004	3.0
DN200	50-220	20001	4.5
	70-250	20001	4.0

Индикатор для реле расхода (см. рисунок справа).
Соответствующие диапазоны измерения разделены на шкалы в л/ч, л/мин и м²/ч, а круглая шкала и вращающаяся стрелка позволяют легко контролировать расход.
Важнейшей особенностью индикатора является возможность простой настройки точки срабатывания сигнализации без прерывания потока в трубопроводе.

Модель	SN510-А	SN510-Б	SN510-C
Тело	304/316	304/316	304/316
Передача инфекции	304/316	304/316	304/316
Измерительная система	304/316	304/316	304/316
Прокладки	ПТФЭ	ПТФЭ	ПТФЭ
Корпус счетчика	пластмассы	пластмассы	пластмассы

Модель инструмента

SN510-А

SN510-Б

SN510-C

Диапазон измерения

Расход (м³/ч)

0,02-30

10-250

Форма подключения

Резьбовое соединение

3/4”-2 1/2”

Фланцевое соединение

Ду15-Ду65

Ду80-Ду200

Специальные формы

В соответствии с требованиями пользователя

Измерительная система

Целевая пластина Сопло

Целевая пластина Коническая трубка

Индикатор

Поворотная шкала

Индикация поля расхода

Направление жидкости

Вертикальный

Горизонтальный

Произвольное направление

В соответствии с требованиями пользователя

Максимальное рабочее давление

Резьбовое соединение

4,0 МПа

Фланцевое соединение

4,0 МПа

1,6 МПа

Специальные формы

В соответствии с требованиями пользователя

Средняя температура

Стандартный тип

≤120

Специальный тип

В соответствии с требованиями пользователя

Вязкость среды,
мПа.с

Стандартный тип

≤30

Специальный тип

В соответствии с требованиями пользователя

Повторяемость переключения

±2,5%

Точность измерения

±8%, ±12%

Выключатель сигнализации

К1

1 НЗ или 1 НО контакт (бистабильный)

К2

2 НЗ или 2 НО контакта (бистабильные)

КВ1

1 переключающий контакт усилительного реле (бистабильный)

КВ2

2 переключающих контакта усилительного реле (бистабильные)

Контактная мощность

К1,К2

Максимум 12 ВА (максимум: 220 В переменного тока/максимум: 0,5 А), рекомендуется источник питания 24 В постоянного тока.

КВ1
КВ2

Контактная мощность

Максимум 1200 ВА (максимум: 250 В переменного тока/максимум: 5 А)

Источник питания

220 В переменного тока, 24 В постоянного тока

Соответствующее время

5-12 мс

класс защиты

IP65

Модель	Связь	А	Б	Л	ЧАС	вес (кг)
SN510-А	Г (П) 3/4”	Φ 103	180	135	120	2.0
	Г (П) 1”	Φ 103	180	160	120	2.0
	Г (П) 1 1/2”	Φ 103	180	180	130	3.0
	Г (П) 2” (2 1/2”)	Φ 103	180	180	130	3.0
SN510-Б	Ду15	Φ 103	180	200	120	3.0
	Ду25	Φ 103	180	200	130	4.0
	Ду40	Φ 103	180	200	130	6.0
	Ду50	Φ 103	180	200	140	7.5
	Ду65	Φ 103	180	200	140	10.0
SN510-C	Ду80	Φ 103	180	200	190	13.0
	DN100	Φ 103	180	200	200	15.0
	Ду125	Φ 103	180	300	210	20.0
	Ду150	Φ 103	180	300	220	25.0
	Ду200	Φ 103	180	300	250	35.0

1. Перед установкой реле расхода необходимо очистить трубопровод от загрязнений, сварочного шлака, мусора и других загрязнений. Рекомендуется продуть его сжатым воздухом и промыть чистой водой.
2. Обратите внимание на направление потока жидкости, указанное на корпусе прибора: стрелка указывает направление оттока.
3. Для обеспечения точности измерений рекомендуется установить на входе и выходе прямой участок трубы длиной, эквивалентной пятикратному калибру.

1. Реле потока было отлажено и откалибровано на заводе-изготовителе перед отправкой с завода, а также проверено и квалифицировано штатным инспектором.
2. При использовании реле потока в первый раз или в будущем, пожалуйста, открывайте впускной клапан осторожно и медленно, чтобы не повредить реле потока.
3. Точку переключения реле потока можно отрегулировать в диапазоне полного расхода, который можно отрегулировать, не прекращая поток воды.
4. Ввод индикатора в эксплуатацию: откройте корпус, в соответствии с желаемым значением расхода точки срабатывания сигнала тревоги, удерживайте поток в точке потока, затем ослабьте регулировочные винты с помощью инструмента, аккуратно отрегулируйте
положение переключателя сигнала тревоги так, чтобы переключатель сигнала тревоги в точке потока сработал.
5. После регулировки переключателя сигнала тревоги затяните регулировочные винты и, наконец, затяните корпус прибора.

При нормальных условиях реле потока может не требовать технического обслуживания и ремонта. Если в жидкости есть примеси, сыпучие вещества или взвешенные вещества, это заблокирует измерительный корпус реле потока, и вышеуказанные явления должны быть удалены и очищены вовремя
.
не разбирайте его легко. Рекомендуется отправить реле потока обратно производителю для проверки и ремонта. Пожалуйста, следуйте следующей процедуре
Обработка на месте.
1. Измерение без индикации; сначала проверьте, есть ли примеси, сыпучие вещества или взвешенные вещества, которые могут заблокировать измерительный корпус реле потока, удалите примеси и верните в нормальное состояние.
2. Расход иногда есть, иногда нет; сначала проверьте, нет ли повреждений измерительного элемента, если есть повреждения, пожалуйста, свяжитесь с производителем.
3. Неточность измерения; сначала проверьте, не поврежден ли элемент канавки, если есть повреждения, пожалуйста, свяжитесь с производителем.
4. Возникает утечка; сначала проверьте, не поврежден ли уплотнительное кольцо уплотнения, самая большая вероятность - повреждено уплотнительное кольцо уплотнения, пожалуйста, замените его вовремя.

SN510-	А	Р4	3	1	ЧАС	К1	С	А	Подробное описание
SN510-									Переключатель указателя потока
Модель классификации	А								Наружная резьба - монтажная трубная резьба (3/4'-21/2')
	Б								Фланцевое крепление (DN15-DN65)
	С								Фланцевое крепление (DN80-DN200)
Материал		Р4							Нержавеющая сталь 304
		Р6							Нержавеющая сталь 316
									Специальные материалы
Классификация потока			3						Форма конусной трубы
Классификация потока			5						Форма сопла
Форма отображения				1					Индикатор шкалы вращающегося типа
Температура корпуса					ЧАС				Максимальная температура 120℃ (стандартный тип)
Температура корпуса					ХО				Макс. температура 200°C (с корпусом радиатора)
Выключатель сигнализации						К1			1 НЗ или 1 НО контакт (бистабильный)
						К2			2 НЗ или 2 НО контакта (бистабильные)
						КВ1			1 переключающий контакт усилительного реле (бистабильный)
						КВ2			2 переключающих контакта усилителя реле (бистабильные)
Формации							С		Горизонтальный монтаж
							С		Вертикальный монтаж
									Индивидуальные модели по запросу
Взрывозащищенный тип								А	Невзрывозащищенный
Взрывозащищенный тип								Б	Взрывозащищенный
