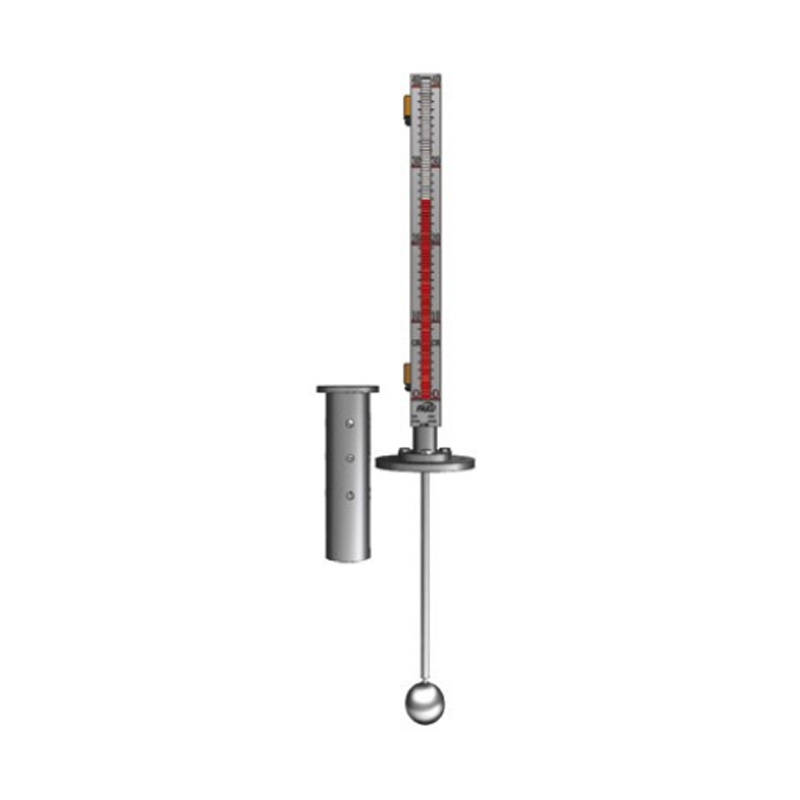

Магнитный индикатор уровня - LF800

PREV: Встроенный датчик температуры уровня жидкости с дисплеем - LF60G(2.19)
NEXT: Резервуарный датчик уровня LFP

Product introduction

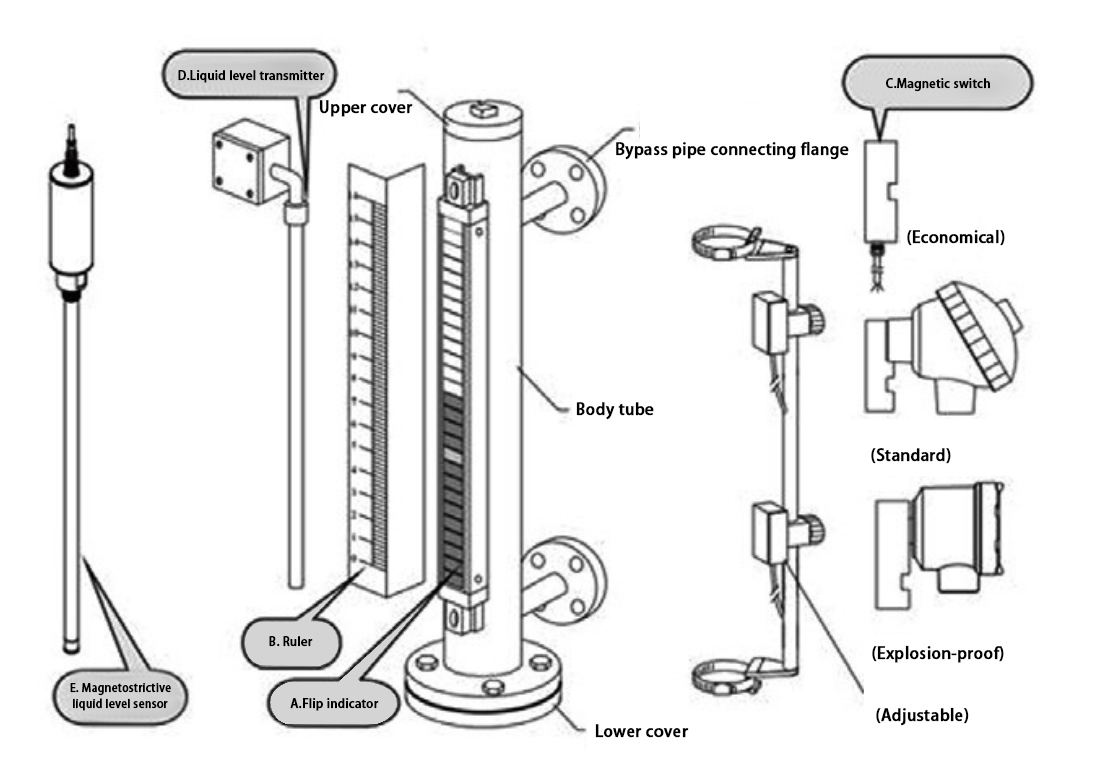

Магнитный индикатор уровня серии LF800 состоит из основного корпуса, панели индикации с клапанами (состоящей из красных и белых магнитных клапанов), поплавка, фланцевых крышек и т. д. Он используется для измерения уровня жидкости в различных типах емкостей. Он подходит для применения в условиях высоких температур, взрывоопасных и коррозионно-агрессивных сред, а также в пищевой промышленности и производстве напитков, обеспечивая как локальную, так и удаленную индикацию и контроль уровня.
LF800 обеспечивает высокую герметичность, защиту от утечек и надежное измерение уровня в условиях высокой температуры, высокого давления, высокой вязкости и высокой коррозионной активности. Он предлагает полный диапазон измерения без мертвых зон, четкий дисплей и интуитивно понятные показания. С помощью дополнительного сигнализатора уровня и контрольного переключателя он может обеспечивать сигнализацию и контроль верхнего и нижнего пределов. Оснащенный датчиком уровня, он преобразует сигнал уровня/раздела в стандартный 2-проводной сигнал 4–20 мА постоянного тока, что позволяет осуществлять удаленный мониторинг, индикацию, запись и контроль.

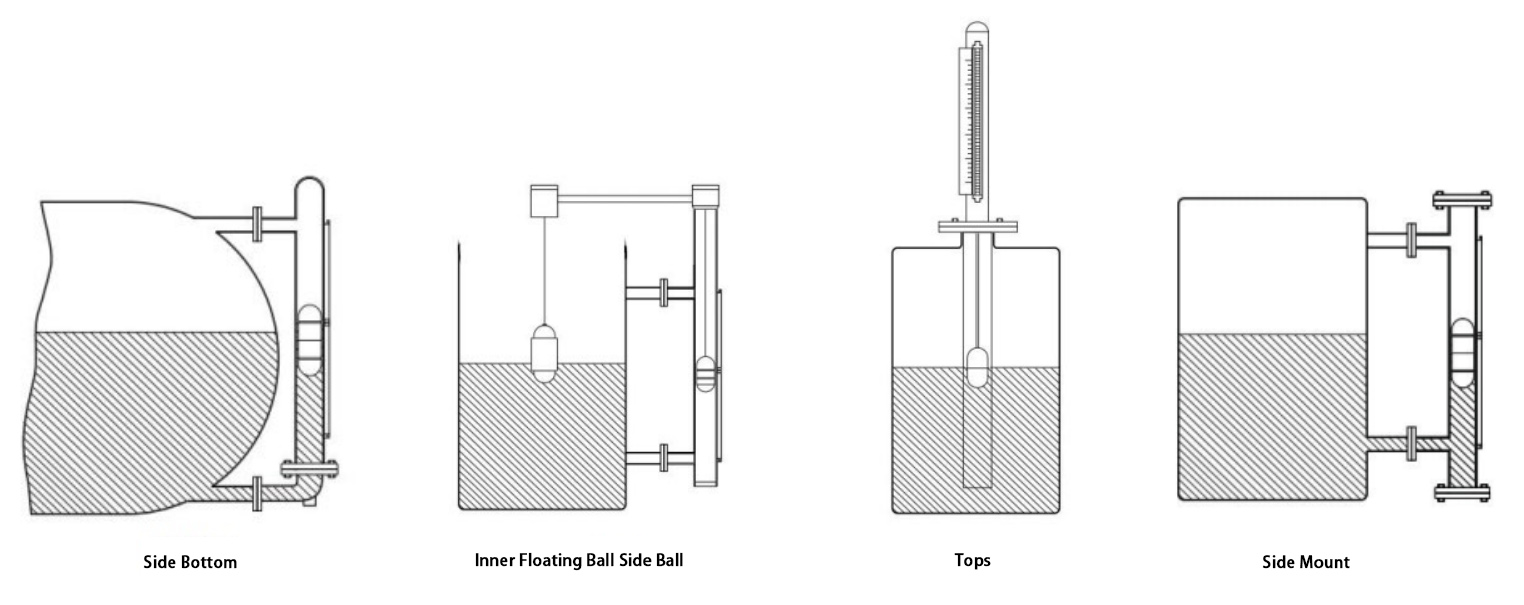

Индикаторы серии LF800 имеют верхнюю или боковую установку байпасной трубки. Основной корпус оснащен магнитным дисплеем, переключателем уровня и датчиком уровня. Магнитный блок размещается внутри поплавка или соединяется с поплавком с помощью стержня. По мере перемещения поплавка вместе с уровнем жидкости он переворачивает магнитные дисплейные клапаны. Реле уровня срабатывает при достижении соответствующих уровней, а датчик уровня выдает сигнал сопротивления, на который влияет магнитное поле поплавка. Затем этот сигнал сопротивления преобразуется датчиком в выходной сигнал тока 4–20 мА.

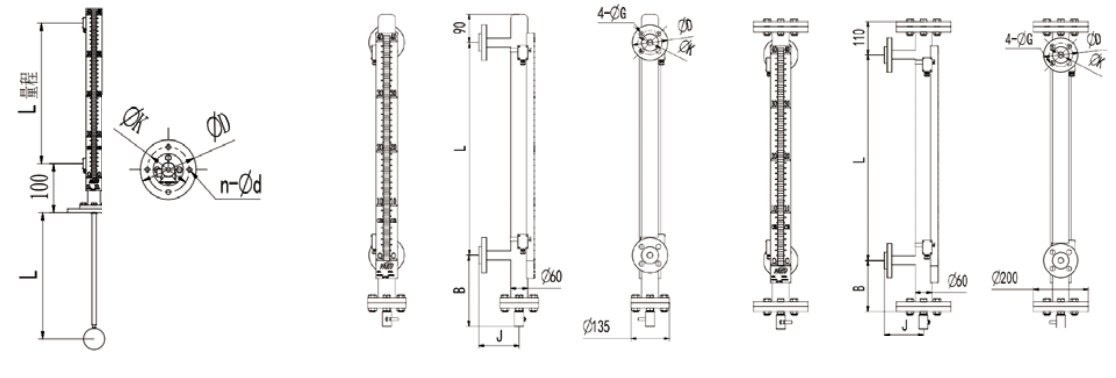

Технические характеристики Применение продукта Чертеж с указанием размеров Настройка и выбор функций Несколько распространенных методов установки Конфигурация функций и опции

Диапазон измерения: 150–8000 мм.

Рабочее давление: атмосферное; 1,6 МПа; 4,0 МПа; 6,4 МПа; 10 МПа

Тип соединения: фланцевое или резьбовое.

Материал корпуса: нержавеющая сталь 304.

Материал клапана: алюминиевый сплав.

Средняя освещенность: 0,8–1,0 г/см³

Средняя вязкость: ≤ 0,4 Па·с

Рабочая температура: от -20 до 80°C.

Средняя температура: от -20 до 100°C

Адаптация для измерения уровня широкого спектра жидкостей; различные варианты установки.

Измерительная среда полностью изолирована от механизма отображения; предотвращение утечек

Возможность измерения высокого давления и высокой температуры с высокой надежностью.

Встроенный локальный дисплей, дистанционная передача и переключатель управления сигнализацией, полностью регулируемый

Двухцветная светящаяся полоса индикации для четкой, непрерывной и прямой индикации в отдельных частях; регулируемое направление просмотра

Высокие антивибрационные характеристики для среднего уровня шума с переменным уровнем шума

Простая конструкция, простой монтаж и низкие затраты на обслуживание.

PN53E-	З	А	Г4	Д	А	В	З	1	Подробности
PN53E-									Электронный цифровой датчик-реле давления серии PN53E
	З								положительное давление
	Ф								отрицательное давление
		А							Диапазон настройки: -1..1бар или 0..1бар
		Б							Диапазон настройки: -1..2бар или 0..2бар
		С							Диапазон настройки: -1..5бар или 0..5бар
		Д							Диапазон настройки: 0..10бар
		Э							Диапазон настройки: 0..25бар
		Ф							Диапазон настройки: 0..100бар
		Г							Диапазон настройки: 0..160бар
		ЧАС							Диапазон настройки: 0..250бар
		я							Диапазон настройки: 0..400бар
		Дж.							Диапазон настройки: 0..600бар
		К							Индивидуальный диапазон, например 300 бар,
			Г4						Резьба интерфейса: G1/4
			Г2						Резьба интерфейса: G1/2
			К5						Патронное соединение (наружный диаметр 50,5 мм) (максимальное давление 16 бар)
			П						Соединение мембраны с заподлицо
				Д					Пользовательские темы
				ЧАС					Внешняя резьба
				К					Внутренняя резьба
					А				2-сторонний релейный выход
					Б				2-ходовой релейный выход + выход 4-20 мА
						В			Прямая квалификация
							З		Демпфирующие гвозди (по желанию)
							С		Радиатор (опционально)
								1	Осевой
								2	Радиальный
								3	Осевой фланцевый тип
* Обратите внимание, требуется ли нержавеющая сталь 316L * Таблица выбора предназначена только для выбора параметров, а параметры кодируются в соответствии с заводом-изготовителем.
