Резервуарный датчик уровня LFP

PREV: Магнитный индикатор уровня - LF800
NEXT: Резонансный плотномер с камертоном (измеритель концентрации) — LF100C

Product introduction

уровень вызывает изменение емкости. Зонд и проводящая стенка резервуара образуют эквивалентный конденсатор. Когда зонд находится в воздухе, емкость (CA) низкая. По мере заполнения резервуара материалом и его прилипания к зонду емкость увеличивается. Когда резервуар заполнен и зонд полностью покрыт, емкость достигает своего максимума (CB). Измеримый диапазон — это разница в емкости (ΔC = CB - CA), рекомендуемая для использования в пределах от ΔC = 25 до 2000 пФ.

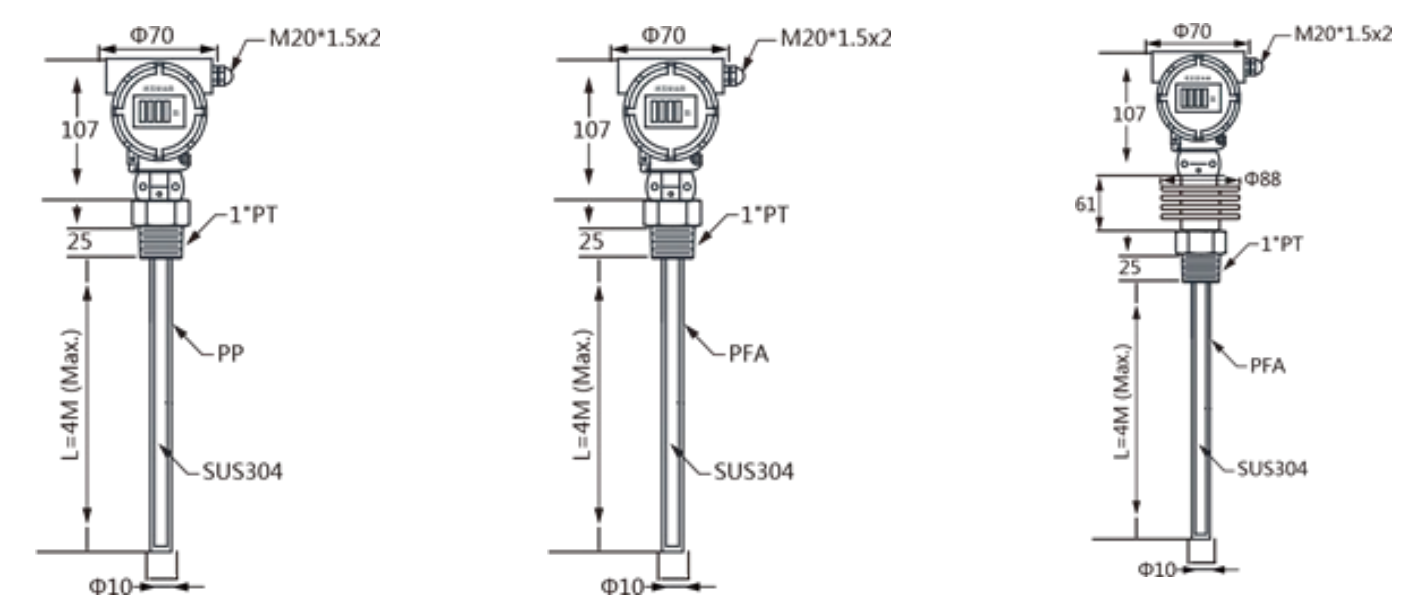

Основные характеристики Составная структура Стандартный размер 1 Стандартный размер 1 Таблица выбора

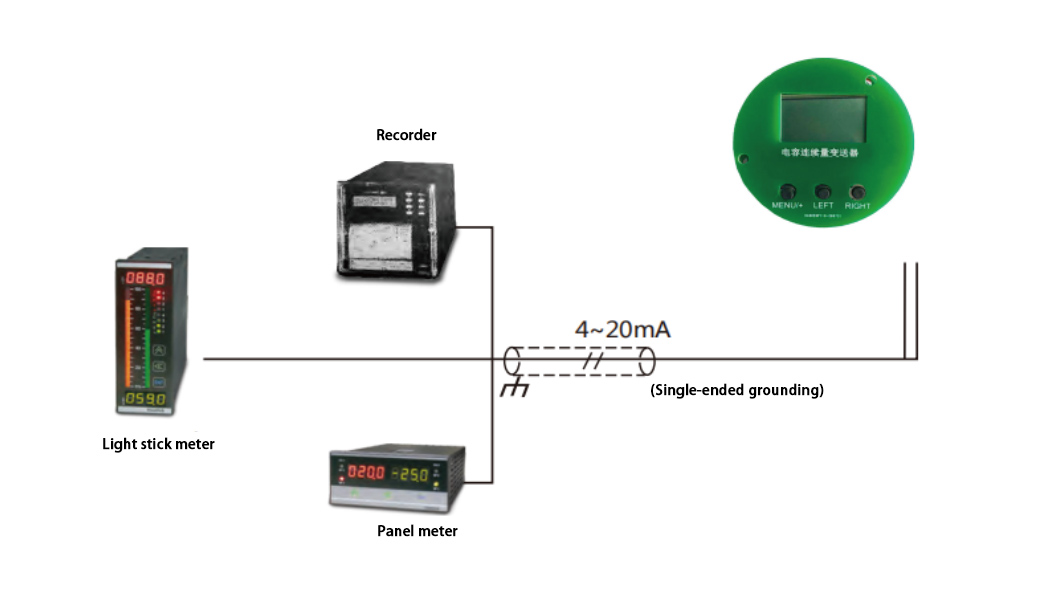

Низкое энергопотребление, простота подключения (2-проводная система)

Макс. потребляемый ток: 20 мА

Отличная линейность (<±1% полной шкалы или ±0,5 пФ)

Температурная компенсация, низкий температурный коэффициент (±0,2% полной шкалы/°C или 0,1 пФ/°C)

Простая двухточечная калибровка

Нет слепых зон, подходит для всех типов танков

Устойчив к высоким температурам, высокому давлению и агрессивным средам

Светодиодный дисплей на месте

Модель	LFP10 (стержень, с полипропиленовым покрытием)	LFP20 (стержень, с полипропиленовым покрытием)	LFP21 (высокотемпературный стержень, покрытый PFA)
Чувствительный материал	Кабель SUS304 + покрытие PP	Кабель SUS304 + покрытие PFA	SUS304 + покрытие PFA
Температура окружающей среды.	-40~85°С	-40~85°С	-40~85°С
Температура ЖК-дисплея.	-20~85°С	-20~85°С	-20~85°С
Рабочая температура.	-40~85°С	-40~85°С	-40~200°С
Рабочее напряжение	18~30 В постоянного тока	18~30 В постоянного тока	18~30 В постоянного тока
Аналоговый выход	4~20 мА (2-проводной)	4~20 мА (2-проводной)	4~20 мА (2-проводной)
Цифровой выход	HART (опционально)	HART (опционально)	HART (опционально)
Диапазон обнаружения	20~2000 пФ	20~2000 пФ	20~2000 пФ
Точность	±1% полной шкалы или ±0,5 пФ	±1% полной шкалы или ±0,5 пФ	±1% полной шкалы или ±0,5 пФ
Темп. эффект	<±0,2% полной шкалы/°C или 0,1 пФ/°C	<±0,2% полной шкалы/°C или 0,1 пФ/°C	<±0,2% полной шкалы/°C или 0,1 пФ/°C
Защита корпуса	IP65	IP65	IP65
Технологическое соединение	1"PT или 1"x5кг/см²	1"PT или 1"x5кг/см²	1"PT или 1"x5кг/см²
Масса	Примерно 2,3 кг (1 м)	Примерно 2,3 кг (1 м)	Примерно 2,8 кг (1 м)
Давление	32 кг/см²	32 кг/см²	32 кг/см²
Примечание: высокотемпературные версии стержней должны использовать покрытие PFA (модель серии LFP21).

Модель	LFP30 (кабель с полипропиленовым покрытием)	LFP31 (высокотемпературный кабель, с покрытием PFA)	LFP40 (стандартный тип стержня)
Чувствительный материал	Кабель SUS304 + покрытие PP	Кабель SUS304 + покрытие PFA	SUS304 + PFA или PP
Температура окружающей среды.	-40~85°С	-40~85°С	-40~85°С
Температура ЖК-дисплея.	-20~85°С	-20~85°С	-20~85°С
Рабочая температура.	-40~85°С	-40~200°С	-40~85°C (с возможностью настройки до 200°C)
Рабочее напряжение	18~30 В постоянного тока	18~30 В постоянного тока	18~30 В постоянного тока
Аналоговый выход	4~20 мА (2-проводной)	4~20 мА (2-проводной)	4~20 мА (2-проводной)
Цифровой выход	HART (опционально)	HART (опционально)	HART (опционально)
Диапазон обнаружения	20~2000 пФ	20~2000 пФ	20~2000 пФ
Точность	±1% полной шкалы или ±0,5 пФ	±1% полной шкалы или ±0,5 пФ	±1% полной шкалы или ±0,5 пФ
Темп. эффект	<±0,2% полной шкалы/°C или 0,1 пФ/°C	<±0,2% полной шкалы/°C или 0,1 пФ/°C	<±0,2% полной шкалы/°C или 0,1 пФ/°C
Защита корпуса	IP65	IP65	IP65
Технологическое соединение	1"PT или 1"x5кг/см²	1"PT или 1"x5кг/см²	1"PT или 1"x5кг/см²
Масса	Примерно 2,3 кг (1 м)	Примерно 2,3 кг (1 м)	Примерно 2,8 кг (1 м)
Давление	32 кг/см²	32 кг/см²	32 кг/см²
Примечание: модели высокотемпературных кабелей должны использовать покрытие PFA (модель серии LFP31).

LFP-	Н	1	ТД	4	В	1	Л0	Т	П	Подробный
LFP-										Правая колонка (РЧ-датчик уровня емкости серии LFP)
Сертификация	Н									Невзрывозащищенный
	я									Искробезопасность: Ex ia IICT4/T6 Ga/Gb
	Д									Взрывозащищенность: Ex d IICT4/T6 Ga/Gb
Метод вывода		1								24 В постоянного тока, выход: 4–20 мА (2-проводной)
Метод вывода		2								24 В постоянного тока, выход: 4–20 мА + HART (2-проводной)
Технологическое соединение			ТД							Резьба 3/4" PT
			ТЕ							Резьба G1
			ТГ							Резьба 1" PT (стандартная)
			ФА							Фланец DN25 PN1.6 RF
			ФД							Фланец DN50 PN1.6 RF
			SS							Доступна специальная резьба (≥3/4") или фланец (≥DN25)
Смачиваемый материал				4						SUS304 + ПФА
				6						SUS304 + ПТФЭ (спеченный)
				7						SUS304 + Керамика (200–600°C)
				8						SUS316 + Керамика (200–600°C)
				9						SUS310S + Керамика (200–1100 °C)
Материал корпуса					А					Алюминиевый сплав с покрытием
Электрический интерфейс						1				М20* 1,5
						2				1/2NPT
						3				Специальное предложение доступно
Длина вставки							Л0			Тип стержня: стандартный (300–500 мм)
							Лос-Анджелес			Расширенный (500–3000 мм)
							ФУНТ			Тип кабеля: удлиненный (3000–10000 мм)
							ЛК			Компактный стержень (150–300 мм)
							ЛД			Тип плоской пластины
							Л...			Обычай
Диапазон температур								Т		Температура: -40-80℃
Диапазон температур								Т...		Доступны другие максимальные значения (макс. 260°C)
Диапазон давления									П	Нормальное давление
Диапазон давления									П...	Пользовательские значения давления (бар)
Примечание: Эта таблица выбора предназначена только для технической справки. Окончательные заводские коды моделей будут отражать выбранные опции.
