Взрывозащищенный универсальный температурный преобразователь-T550

Представление продукта

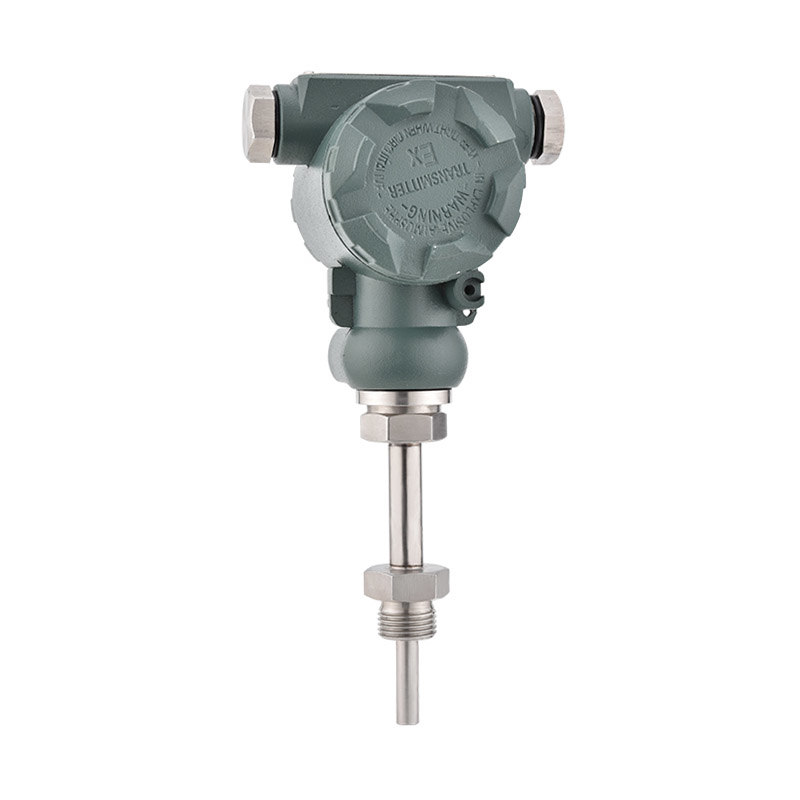

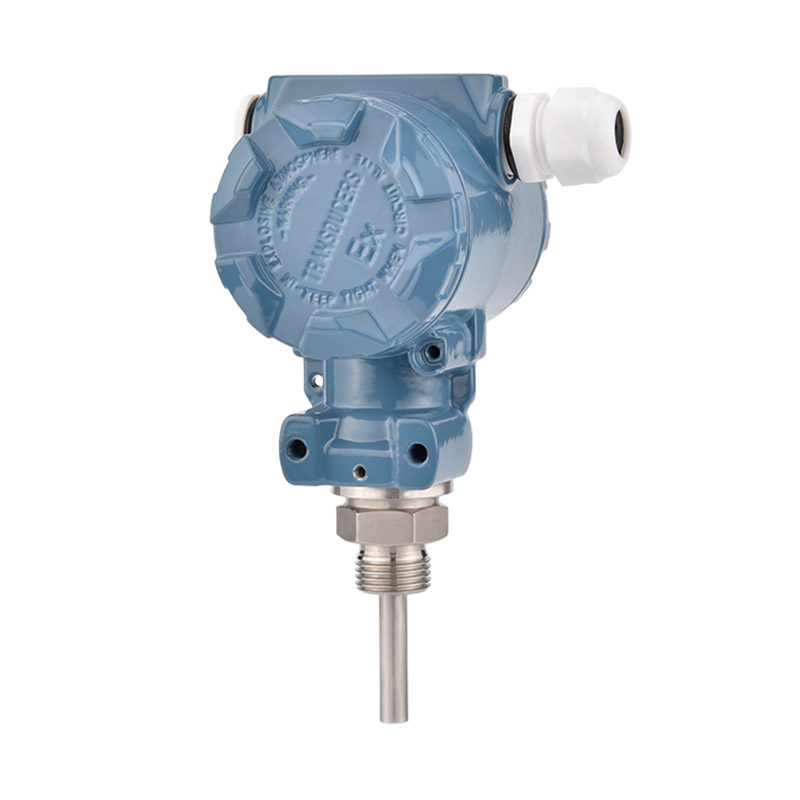

T550 — это датчик температуры с широким диапазоном измерения. Для измерения температуры он использует термопары или резистивные датчики PT100. Сигнал обрабатывается задней схемой и преобразуется в стандартный промышленный электрический выходной сигнал. Цельнометаллический корпус позволяет использовать датчик в различных промышленных условиях. Доступен опциональный выход HART. Пользователи могут по своему усмотрению добавить светодиодный или ЖК-дисплей.

Применение продукта Технические параметры Схема подключения Размерный чертеж Таблица выбора

Оборотная вода / охлаждающая вода
Сталелитейная промышленность
Нефтегазовая промышленность
Машиностроение
Водоподготовка
Стекольная промышленность
Универсальный продукт
Диапазон измерения от -200 до 1800 ℃, определяемый пользователем
Выход 4...20 мА / выход PT100
Дополнительный протокол HART
Доступно несколько технологических соединений
Дополнительный 4-разрядный светодиодный / ЖК-дисплей
Полностью металлический корпус

Технические параметры:
Источник питания: 12...30 В постоянного тока
Диапазон измерения: -200...1800 ℃ (диапазон определяется пользователем)
Входной сигнал: Термопара: B, R, S, N, K, E, J, T
       Термометр сопротивления: PT100
Выходной сигнал: 4-20 мА, 4-20 мА + HART
Точность: 0,2% полной шкалы, 0,5% полной шкалы
Разрешение: 0,1 К
Дисплей: 4-разрядный ЖК-дисплей
Время отклика: t50, 2,3 с t90, 5,4 с
Аналоговое сопротивление нагрузки: 500 Ом
Электрическая защита: Защита от обратной полярности, защита от перегрузки
Температура окружающей среды: -25...70 ℃
Степень защиты: IP67
Материал корпуса: Детали, контактирующие с измеряемой средой: Нержавеющая сталь
Электрическое подключение: Клеммная проводка

Т550- F... Т     L G4H D1 /100 Т

Подробности

Т550-

Универсальный преобразователь температуры серии T550



Нет дисплея



Локальный дисплей

    F. ..

Пользовательский диапазон: -200...1800℃

      P

Выход сопротивления PT100

      P1

Выход бронированного сопротивления PT100



Аналоговый выход 4-20 мА

      B

Термопара: PtRh30–PtRh6 (0-1600℃)

      R

Термопара: PtRh13–Pt (0-1300℃)

      S

Термопара: PtRh10–Pt (0-1300℃)

      N

Термопара: NiCrSi–NiSi (0–1000 ℃)

      К

Термопара: NiCr–NiSi (0-900℃)

      E

Термопара: NiCr–Константан (0-600℃)

      J

Термопара: Fe–Константан (0-500℃)

      Т

Термопара: медь-константан (0-350 ℃)

      H

HART-выход

             L

Длина шейной трубки 50 мм (не требуется при температуре ниже 200℃)

          G4H

Резьбовое соединение G1/4

          G2 H

Резьбовое соединение G1/2

          К5Н

Хомут санитарный 50,5

          М2Н

Резьбовое соединение М20*1,5

          D...

Фланцевое соединение DN25, вариант: D25



Пользовательская тема

          К

Поворотное резьбовое соединение (опционально)

            D1

Диаметр зонда Φ6

            D2

Диаметр зонда Φ8

            D12

Индивидуальный зонд, например, диаметр φ12

              /L...

Длина зонда по индивидуальному заказу L = мм (без учета резьбы)

              /100

Длина зонда L = 100 мм (без учета резьбы)

                Т

Защитная трубка (если выбрано, длина резьбы и стержня по умолчанию соответствует резьбе защитной трубки)

* Таблица выбора приведена только для справки параметров, окончательная поставка осуществляется на основе кода параметра.
