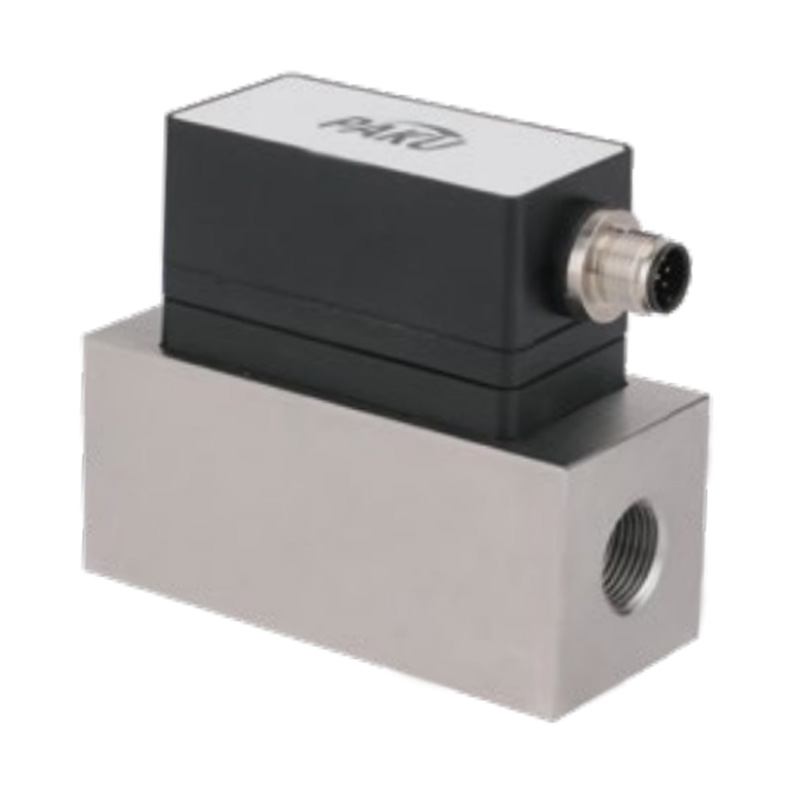

Интеллектуальный вихревой датчик расхода-SN53C

ПРЕДЫДУЩИЙ: Встраиваемый датчик расхода и температуры с импеллером-SN52H
ДАЛЕЕ: Миниатюрный датчик расхода с овальными шестернями-SN55B

Представление продукта

Принцип и особенности:
Интеллектуальный датчик вихревого потока и температуры серии SN53C основан на принципе вихревой улицы Кармана. Вихревая улица Кармана — это явление, наблюдаемое и изучаемое венгерско-американским ученым фон Карманом в 1911 году: когда жидкость протекает мимо не обтекаемого объекта, по обе стороны от следа за объектом образуются пары чередующихся вихрей с противоположными направлениями вращения. Эти вихри являются периодическими и чередующимися, а их частота пропорциональна скорости жидкости. Это явление называется улицей вихрей Кармана, и конкретное соотношение имеет вид Sr = f·d / V.
Вихревой расходомер использует этот принцип для определения скорости жидкости или расхода путем измерения частоты образования вихрей. Он отличается компактными размерами и простотой настройки. Благодаря встроенной интеллектуальной схеме он позволяет свободно настраивать верхний и нижний пределы расхода, поддерживает удаленный мониторинг расхода в режиме реального времени и позволяет настраивать все параметры на месте.
Он также использует высокоточный датчик для измерения температуры. Сигнал обрабатывается задней схемой и преобразуется в стандартный промышленный электрический сигнал для вывода и отображения. Верхний и нижний пределы температуры могут быть свободно установлены, поддерживается удаленный мониторинг температуры в реальном времени, а все параметры могут быть настроены на месте.

Технические характеристики Чертеж с указанием размеров Схема подключения (5-жильная) Схема подключения (8-жильная) Таблица выбора

Применимая среда		Жидкость (вязкость ниже 3 мПа·с [3сП])
Диапазон расхода		0,5–4 л/мин
Средняя температура		0–90℃ (без замерзания и конденсации)
Дисплейные блоки		Мгновенный расход: л/мин Общий расход: л/мин
Точность		Дисплей: ±5% Аналоговый выход: ±3%
Повторяемость		±1%
Сопротивление давлению		15 бар
Потеря давления		Менее 45 кПа при максимальном расходе
Выход переключателя	Выход	2 выхода PNP или NPN
	Максимальный ток нагрузки	80 мА
	Напряжение источника питания	12–24 В постоянного тока ±10%
	Выход переключателя	0,5 с / 1 с / 2 с
	Защита выхода	Защита от короткого замыкания
	Поток	Режим гистерезиса, режим сравнения верхнего/нижнего предела, режим полного выхода, выбор режима полного импульсного выхода
	Температура	Режим гистерезиса, выбор режима сравнения верхнего/нижнего предела
Выходное напряжение/выходной ток	Выходное напряжение	Выходное напряжение: 15 В Выходное сопротивление: 1 кОм
Выходное напряжение/выходной ток	Выходной ток	Выходной ток: 420 мА Максимальное сопротивление нагрузки: 300 Ом при постоянном токе 12 В, 600 Ом при постоянном токе 24 В

Приколоть	Цвет кабеля	Сигнал
1	Коричневый	Источник питания
2	Белый	Переключатель 2
3	Синий	Земля
4	Черный	Переключатель 1
5	Серый	мА / Импульс P

Приколоть	Цвет кабеля	Сигнал
1	Белый	Поток мА
2	Коричневый	Блок питания +
3	Зеленый	Температура мА
4	Желтый	Переключатель температуры T1
5	Серый
6	Розовый
7	Синий	Источник питания −
8	Красный	Коммутатор L1

SN53C-	А	П	А	Б	Т	Описание
SN53C-						Интеллектуальный вихревой датчик серии SN53C
	А					Модель A: Нержавеющая сталь с дисплеем
	А1					Модель A1: Нержавеющая сталь без дисплея (без функции коммутационного выхода)
		P				Выход PNP (только для моделей с дисплеем)
		N				Выход NPN (только для моделей с дисплеем)
			А			Диапазон расхода: 0,5–4 л/мин Резьба: внутренняя резьба G3/8
			А1			Диапазон расхода: 0,5–4 л/мин Резьба: внутренняя резьба RC3/8
			B			Диапазон расхода: 2–16 л/мин Резьба: внутренняя резьба G1/2
			В1			Диапазон расхода: 2–16 л/мин Резьба: внутренняя резьба RC1/2
			С			Диапазон расхода: 5–40 л/мин Резьба: внутренняя резьба G1/2
			С1			Диапазон расхода: 5–40 л/мин Резьба: внутренняя резьба RC1/2
			D			Диапазон расхода: 10–100 л/мин Резьба: внутренняя резьба G1
			D1			Диапазон расхода: 10–100 л/мин Резьба: внутренняя резьба RC1
			F			Диапазон расхода: 10–100 л/мин Резьба: внутренняя резьба G3/4
			F1			Диапазон расхода: 10–100 л/мин Резьба: внутренняя резьба RC3/4
			G			Диапазон расхода: 20–200 л/мин Резьба: внутренняя резьба G1
			G1			Диапазон расхода: 20–200 л/мин Резьба: внутренняя резьба RC1
Доступно для моделей без дисплея				А		1 аналоговый выход 4–20 мА (поток)
				B		1 аналоговый выход 1–5 В (поток)
				С		Связь RS485 (поток)
				S		Расход и температура: один выход 4–20 мА + один выход RS485
Недоступно для моделей без дисплея.				D		2 аналоговых выхода 4–20 мА (температура и расход)
				E		2 аналоговых выхода 1–5 В (температура и расход)
				Е1		Коммутационный выход: 2 выхода переключателя потока Аналоговый выход: 1 выход потока 4–20 мА
				Е2		Коммутационный выход: 2 выхода переключателя потока Аналоговый выход: 1 поток 1–5 В
				F1		Коммутационный выход: 1 выход температуры + 1 выход реле расхода Аналоговый выход: 1 выход потока 4–20 мА
				F2		Коммутационный выход: 1 выход температуры + 1 выход реле расхода Аналоговый выход: 1 поток 1–5 В
				F3		Коммутационный выход: 1 выход температуры + 1 выход реле расхода Аналоговый выход: 1 выход температуры 4–20 мА
				F4		Коммутационный выход: 1 выход температуры + 1 выход реле расхода Аналоговый выход: 1 выход температуры 1–5 В
				G1		Коммутационный выход: 1 выход температуры + 1 выход реле расхода Аналоговый выход: 1 выход температуры и 1 выход расхода 4–20 мА
				G2		Коммутационный выход: 1 выход температуры + 1 выход реле расхода Аналоговый выход: 1 выход температуры и 1 выход расхода 1–5 В
				R1		Коммутационный выход: 2 выхода реле потока + связь RS485
				R2		Коммутационный выход: 2 выхода температурного переключателя + связь RS485
				R3		Коммутационный выход: 1 выход температуры + 1 выход реле расхода + связь RS485
Недоступно без функции измерения температуры.					Т	Диапазон температур по умолчанию: 0–100 ℃
					Т…	Доступен индивидуальный диапазон температур
