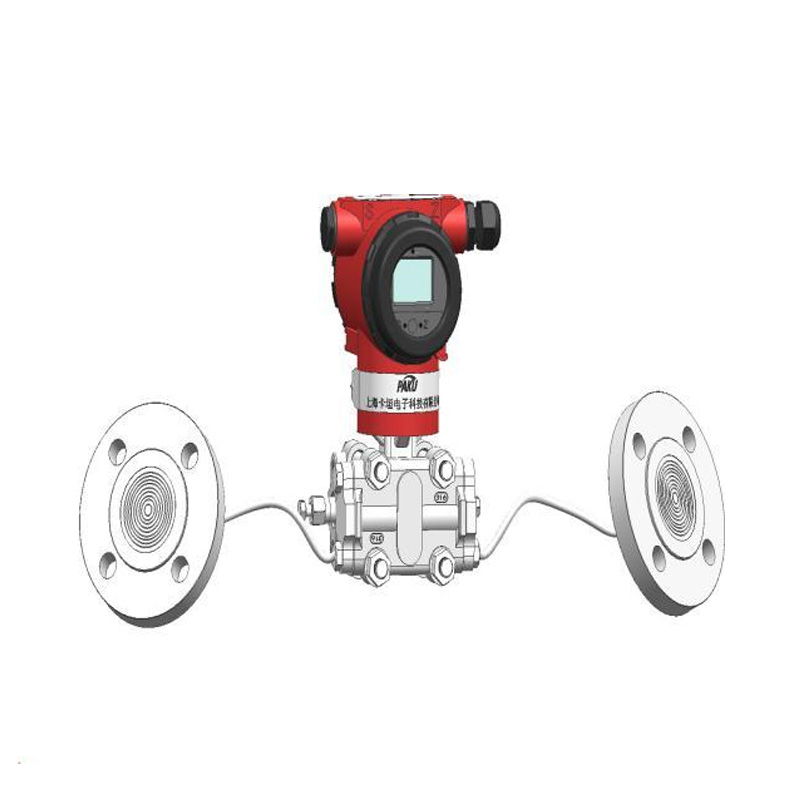

Преобразователь уровня давления-PN52D

Если у Вас подробные вопросы, пожалуйста, позвоните +86-021-37566990, или заполните форму запроса.

Получите купоны
Представление продукта

Когда датчик давления (уровня) серии PN52D работает с емкостным датчиком давления, разделительная мембрана и заполняющая жидкость на сторонах высокого и низкого давления передают давление процесса на заполняющую жидкость, а затем заполняющая жидкость передает давление на чувствительную мембрану в центре датчика. Чувствительная мембрана представляет собой упругий элемент, смещение которого изменяется в зависимости от приложенного давления (для манометрического датчика атмосферное давление прикладывается к стороне низкого давления чувствительной мембраны). Адиабатический датчик давления постоянно поддерживает эталонное давление на стороне низкого давления. Максимальное смещение чувствительной мембраны составляет 0,1 мм, и смещение пропорционально давлению. Емкостные пластины с обеих сторон определяют положение чувствительной мембраны. Разница емкостей между чувствительной мембраной и емкостной пластиной преобразуется в соответствующий ток или цифровой выходной сигнал HART.

Технические характеристики Основная особенность Применение Диапазон кода Размеры инопланетянина Таблица выбора

- Диапазон измерения: 0... 5000 кПа, может быть настроен
- Дисплей: ЖК-экран
- Напряжение питания: 12... 36 В постоянного тока
- Выходной сигнал: 4... 20 мА, HART
- Точность измерения: 0,5, 0,2% от
полной шкалы - Повторяемость: ≤0,1% от полной шкалы
- Гистерезис измерения: ≤ ±0,01% от полной шкалы
- Стабильность: < 0,01%/год
- температура среды: -30.. 300 ℃
- Температура окружающей среды: -30... 85 ℃
- Электрическое подключение: Крепеж, M20*1,5, NPT1/2
- Степень защиты: IP65
- Маркировка взрывозащиты: взрывозащищенный тип EXDIICT6,
- искробезопасный EXIA IICT6

- Изоляционная мембрана из нержавеющей стали и хастеллоя Cr
- Конструкция с одинарной изолирующей мембраной
- стабильная работа, высокая точность, высокая термостойкость
- Разнообразие опциональных заполняющих жидкостей позволяет удовлетворить требования различных случаев
- Диапазон, нулевой внешний плавно регулируемый
- Регулируемое демпфирование и высокая устойчивость к давлению

В основном используется для измерения жидкостей и газов, например: в пищевой, химической, бумажной, медицинской промышленности и других случаях, когда требуются гигиеническая очистка при высоких температурах, в средах с высокой вязкостью и в случаях, когда требуется стойкость к коррозии.

код диапазон код диапазон код диапазон

GP1

-100...0к

Pa

GP7

0...500 к

Pa

GL

5
0...5м
GP2 -100...100к

Pa

GP8 0...2500 к

Pa

GL

6
0...6м
GP3 -100...500к

Pa

GP9 0...5000к

Pa

GL

10
0...10м
GP4 0...35 к

Pa

GL1 0...1м

GL

15
0...15м
GP5 0...100 к

Pa

GL2 0...2м

GL

20
0...20м
GP6 0...250 к

Pa

GL3 0...3м

GL

25
0...25м
примечание: 1 бар = 0,1 МПа = 100 кПа = 1,0197 кг/см²

PN52D GP1 D М L3 Н3 А А спецификация
PN52D-                 Датчик давления (уровня жидкости) серии PN52D
  GP               Дополнительный диапазон (см. таблицу диапазонов)
  GМ01               Диапазон: 0-1,0 МПа
  GМ1.6               Диапазон: 0-1,6 МПа
  GМ2.5               Диапазон: 0-2,5 МПа
  GМ4.0               Диапазон: 0-4,0 МПа
  GМ10               Диапазон: от 0 до 10 МПа
  GL               Диапазон уровня жидкости (см. таблицу диапазонов)
                Выход 4...20мА
    H             Выход 4...20мА+HART
      D2           Монтаж фланца DN25
      D5           Монтаж фланца DN50
      D8           Монтаж фланца DN80
      К5           Тип зажима (наружный диаметр 50,5 мм)
        G         Самозажимные крепежи
        М2         Электрический интерфейс М20*1,5 внутренние зубья
        N2         Электрический интерфейс NPT1/2 внутренние зубья
          L3       Длина капилляра L (м) Конец низкого напряжения —
стандартный 3 м
          LА5       Длина вставного ствола 50 (мм) - опционально
            Н3     Длина капилляра H (м) Конец высокого давления —
стандартный 3 м
            НА5     Длина вставного ствола 50 (мм) - опционально
            HА...     Длина вставного ствола (мм) - опционально
              А   Жидкостная мембрана из нержавеющей стали 316L
              B   Жидкое политетрафторэтиленовое ПТФЭ-покрытие
              С   Покрытие из сплава Хастеллой С
                А Стандартная форма
                B взрывозащищенный тип
                С тип искробезопасности
Дополнительные аксессуары А A1: Заголовок ЖК-дисплея A1: Нет заголовка дисплея
B Опора для гибки трубы B1: пластина B2
B B3: Плоская опора для монтажа трубы
С 1/4NPT
С Т-образное резьбовое соединение М20х1,5
С Приварить 14 напорных трубок к задней части 1/2NPT
* Таблица выбора типа предназначена только для технического выбора, а соответствующий тип заводской модели отражается кодом.
