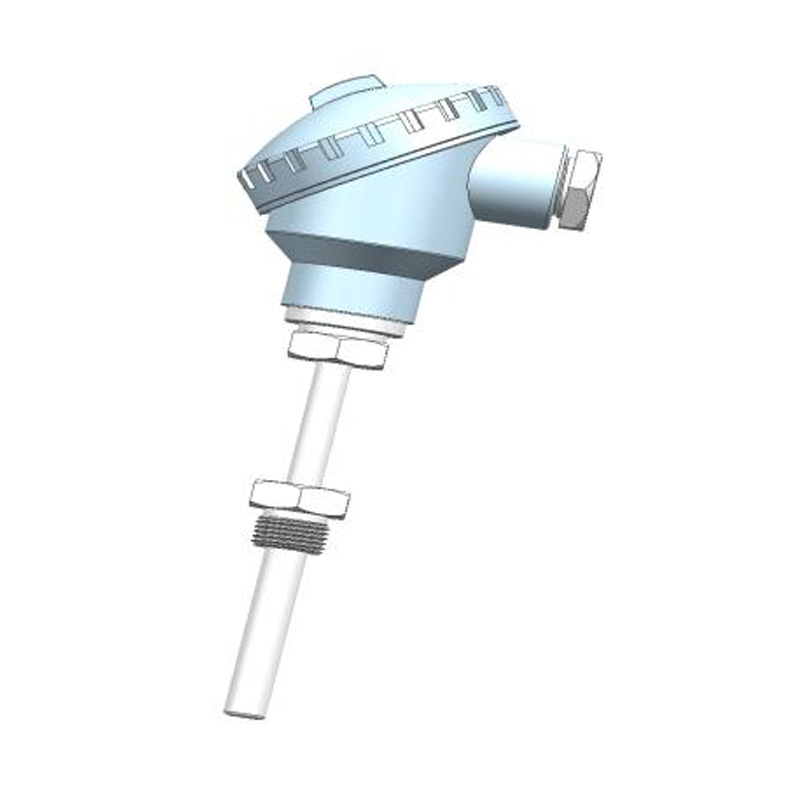

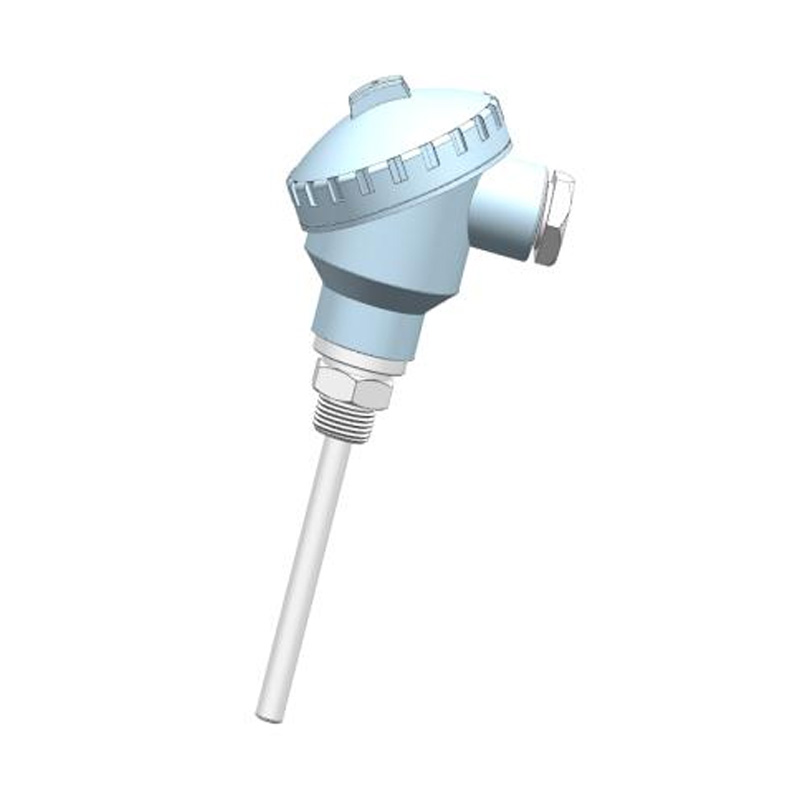

Product 3D Image
Get coupons

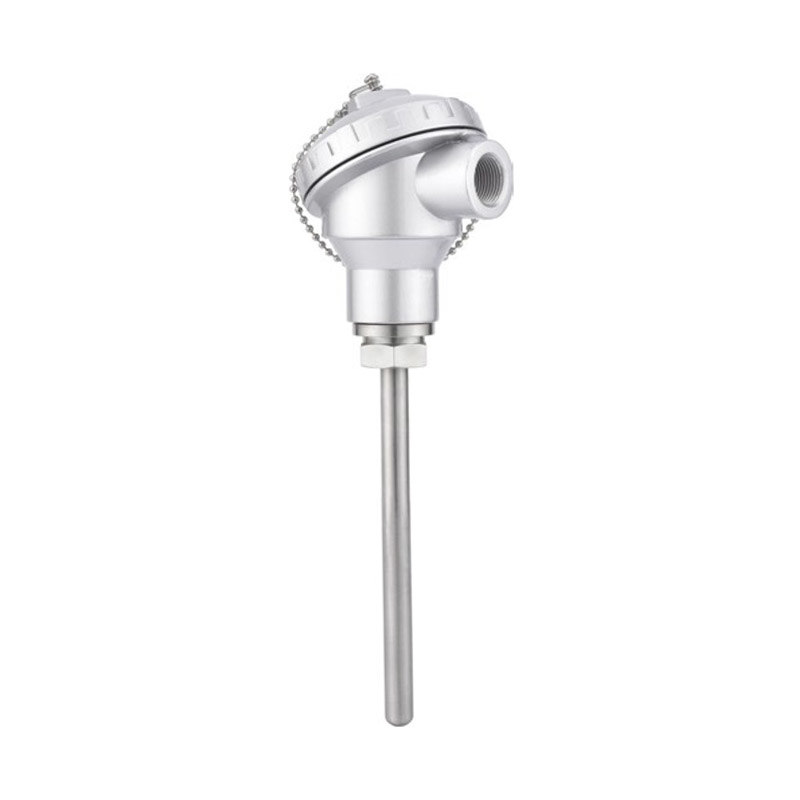

Универсальный датчик температуры с термопарой - T55D

Product introduction

T55D — это датчик температуры с широким диапазоном измерения. Температура измеряется с помощью термопары или терморезистора PT100. Сигнал обрабатывается задней схемой обработки и преобразуется в стандартный промышленный электрический выходной сигнал. Благодаря конструкции из металлического корпуса без отверстий эта серия продуктов может использоваться в различных промышленных условиях. Выход HART является опциональным. Электронная головка может поворачиваться, пользователи могут регулировать направление выхода кабеля в соответствии с требованиями.

Технические характеристики Схема подключения Размер Фигура Таблица выбора

- Напряжение питания: 10...30 В постоянного тока
- Потребляемый ток: соответствует выходному току (4...20 мА)
- Аналоговый выход 2-проводного тока:
Тип выхода: 2-проводной 4...20 мА
Нагрузка Ra (Ом): Ra ≤(US-10) В/0,02 А
Линейность: ≤ ±0,5% диапазона
Датчик: PT100Класс A (PT1000 может быть настроен)
- Точность: ≤ ±0,2% диапазона
- температура:
Температура среды: -200... 1800 ° C (в пределах этого диапазона, как определено
пользователем)
Температура окружающей среды: -20... 80 ℃
Температура хранения: -30... 100 ℃
- Материалы: Корпус: литой алюминий
Контактная часть среды: нержавеющая сталь 304
- Степень защиты: IP65
- Выходной путь: клеммная проводка

Т55Д- Ф... Т Л G4H     Д1 /100 спецификация
Т55Д-               Универсальная температура серии T55D
  Ф...             Индивидуальный диапазон: -200... 1800 ℃
    П           Выход сопротивления PT100
    П1           Выход сопротивления бронированного типа PT100
    Б           Термопара: платинородий 30 -
платинородий 6 (0-1600℃)
    Р           Термопара: платина-родий-
13-платина (0-1300℃)
    С           Термопара: платинородий 10-
    Н           Термопара: Ni-Cr-Si - Ni-Si (0-1000 ℃)
    К           Термопара: Ni-Cr - Ni-Si (0-900 ℃)
    Э           Термопара: Ni-Cr - Константан (0-
    Дж.           Термопара: железо-константан (0-500℃)
    Т           Термопара: медь-константан (0-
              Аналоговый выход 4-20 мА
        Л       Длина шейной трубки составляет 50 мм.
        К       Резьбовое соединение с подвижной втулкой
          G4H     Наружная резьба G1/4
          G2H     Наружная резьба G1/2
          К5Н     Внешний патрон для здоровья 50,5
          М2Н     Резьбовой интерфейс М20*1,5
          Д...     Фланцевое соединение, DN25, Выбор типа:
                Пользовательская тема
            Д1   Диаметр зонда Ф6
            Д2   Диаметр зонда Ф8
            Д12   Индивидуальный зонд, например, диаметром Φ 12
              /Л... Длина зонда по индивидуальному заказу L= мм (без резьбы)
              /100 Длина зонда L составляет 100 мм (без резьбы)
* Таблица выбора доступна только для выбора параметров, при этом предоставляется соответствующий код.
