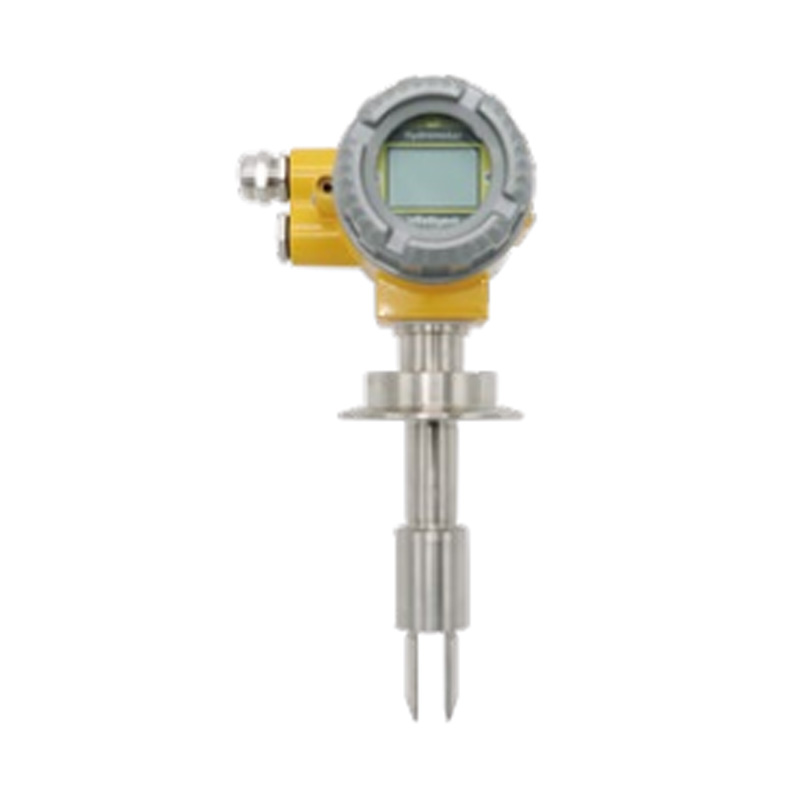

Резонансный камертонный плотномер (концентратомер) - LF100C

ПРЕДЫДУЩИЙ: Емкостной уровнемер LFP серии с RF-технологией
ДАЛЕЕ: Специализированный сигнализатор уровня с центральным выходным отверстием - LF22

Представление продукта

Вставной тип конструкции
Вставной измеритель плотности (концентрации) устанавливается путем непосредственного вставления, что делает его широко применимым для измерения плотности среды в трубопроводах, открытых резервуарах и закрытых емкостях. Плотность жидкости определяется непосредственно по частоте колебаний камертона, погруженного в среду. Встроенный датчик температуры обеспечивает температурную компенсацию.

Область применения
Вставной измеритель плотности (концентрации) выполняет измерения плотности в режиме реального времени. Он подходит для управления технологическими процессами, в которых плотность является ключевым параметром, или для контроля качества на основе процентного содержания твердых веществ или процентной концентрации. Типичные отрасли промышленности:

Нефтехимия
Пивоварение
Пищевая промышленность
Фармацевтика
Переработка минералов (например, глина, карбонат, силикат и т. д.)

Конкретные области применения включают:
Обнаружение границы раздела в трубопроводах с несколькими продуктами
Измерение плотности перемешиваемых смесей
Мониторинг конечной точки в реакционных сосудах
Обнаружение границы раздела в сепараторах
Датчик работает по принципу вибрирующего элемента. Чувствительной частью является погруженный камертон. Вибрация возбуждается пьезоэлектрическим устройством, закрепленным на одном конце камертона, а частота вибрации регистрируется вторым пьезоэлектрическим устройством на другом конце. Схема в верхней части усиливает сигнал.

Частота вибрации зависит от плотности жидкости. Таким образом, плотность жидкости можно точно рассчитать по следующей формуле:
D= K0+K1T+K2T2

Где:
D = некалиброванная плотность измеряемой среды (кг/м³)
T = период колебаний (мкс)
K0, K1, K2 = калибровочные константы

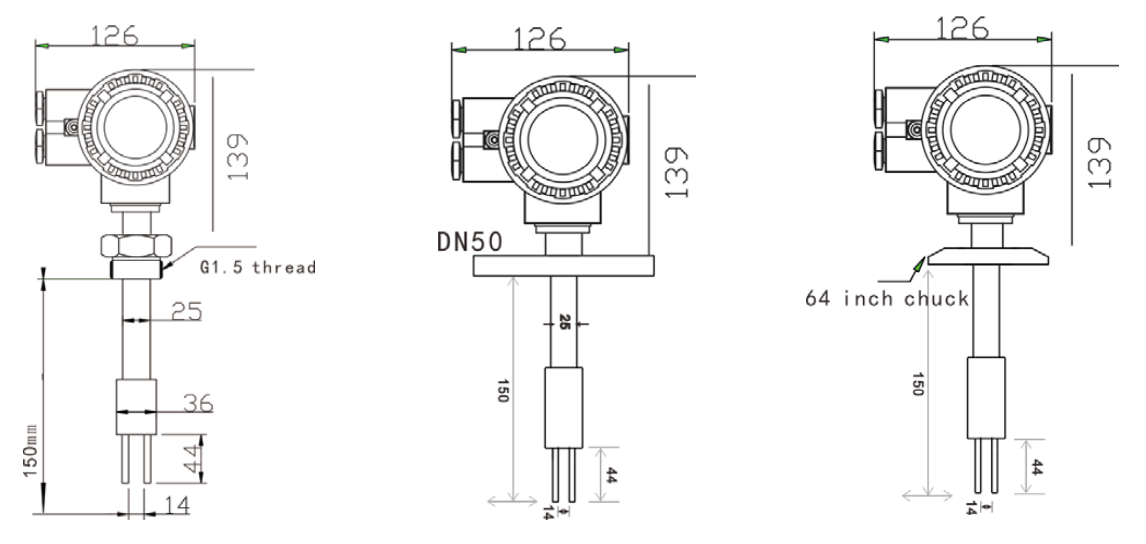

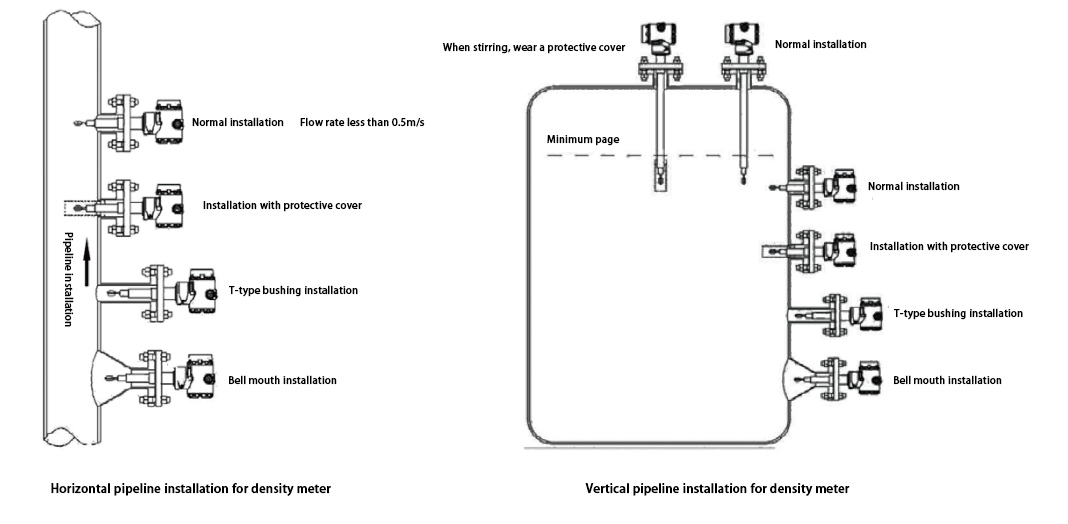

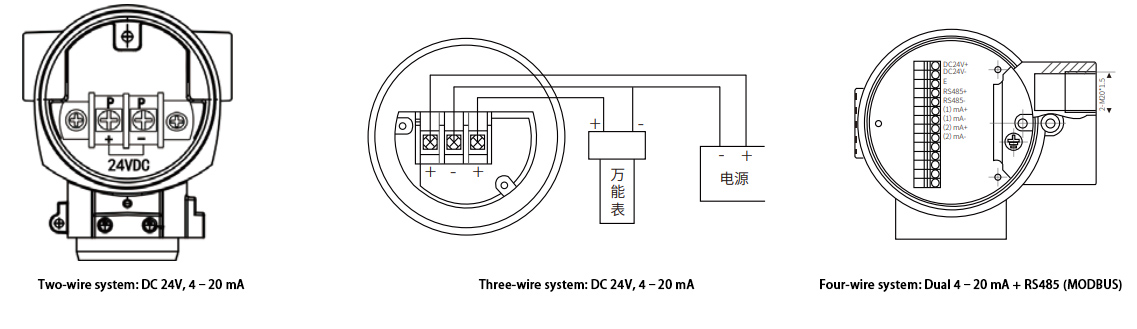

Технические характеристики Схема подключения Схема подключения Схема установки Таблица выбора модели

Диапазон измерений	0–2,5 г/см3 (0–2500 кг/м3), 0~ 100,0%
Диапазон калибровки	0–2,5 г/см3 (0–2500 кг/м3), 0~ 100,0%
Точность измерений	±0,001 г/см3 (±1 кг/м3), ±0,5%
Повторяемость	± 0,001 г/см3 (± 0,1 кг/м3) ±0,1%
Диапазон рабочих температур	-50℃ ~ +150℃
Максимальное рабочее давление	4МПа
Диапазон вязкости жидкости	0–2000 сП
Температурный коэффициент	Менее 0,1 кг/м³/°C (±0,5% после калибровки)
Влияние давления	Незначительный
Встроенный датчик температуры	Цифровой датчик с температурной компенсацией
Смачиваемые материалы	Нержавеющая сталь 316L, 2205, 2507, сплав Hastelloy C, титан, PTFE/PFA
Покрытие вилки	Стандарт: ПТФЭ или ПФА
Источник питания	24 В постоянного тока, ≥50 мА
Аналоговый выход	4-20 мА, 0-1000 Гц, RS485 Modbus RTU HART
Точность выходного сигнала (при 20°C)	±0,1% от показаний или ±0,05% от полной шкалы
Выходная повторяемость (от –40°C до +85°C)	± 0,05% полной шкалы
Технологические соединения	Резьба DIN 50 PN16 G1,5", тройной зажим 3", санитарные типы IDF и RJT
	IDF и RJT санитарные типы
Защита от проникновения	IP65
Материал корпуса	Алюминиевый сплав

LF100C-	А	М	Л	А	1	Д	А	А	А	М	Подробности
LF100C-											Резонансный плотномер серии LF100C (измеритель концентрации)
	А										Стандартный тип
	B										Взрывозащищенное исполнение (Уровень взрывозащиты: Exd ia IIC T5 Ga; Степень защиты: IP65)
		М									М20Х1,5
		G									Г1/2
		N									NPT1/2
		С									Другое (пожалуйста, укажите)
			L								Тип технологического соединения
			F								Резьбовой (01)DN50 (02)DN80 (03)DN100 (04) Другие
			W								Санитарный 1= хомут 1,5 дюйма; 2=хомут 2 дюйма; 3=хомут 3 дюйма; 4=другие
			С								Другое: Пожалуйста, укажите
				А							01 = 128 мм (стандарт) 02 = 150 мм
				B							Удлинение штока: 70 мм ~ 3000 мм (опционально)
				С							Удлинение кабеля: 1 ~ 8000 мм (опционально доступна версия с дистанционным управлением)
					1						Нержавеющая сталь 316
					2						Антикоррозийное покрытие: нержавеющая сталь 316SS + PTFE
					3						Антикоррозийное покрытие: нержавеющая сталь 316SS + PFA
					С						1 = Дуплексная нержавеющая сталь 2205 2 = Хастеллой 3 = Титан 4 = Цирконий 5 = Другие
						D					24 В постоянного тока ± 10%
							А				1-канальный 4–20 мА 1 = Двухпроводной 2 = Четырехпроводной
							B				2-канальный 4–20 мА (только четырехпроводной)
							С				RS-485 (модбус)
								А			Нормальная температура: 0–100°C
								B			Высокая температура: 0–150 °C (опциональный высокотемпературный радиатор)
									А		Нормальное давление: 0,2–0,3 МПа
									B		Максимальное давление: ≤4 МПа
										М	0—2,5 г / см³
										Y	0-100%
										Z	( ) Другие требования пользователя: Пожалуйста, укажите
Примечание: Таблица выбора предназначена только для выбора параметров. Окончательная конфигурация основана на параметрах и соответствующих кодах для производства.
