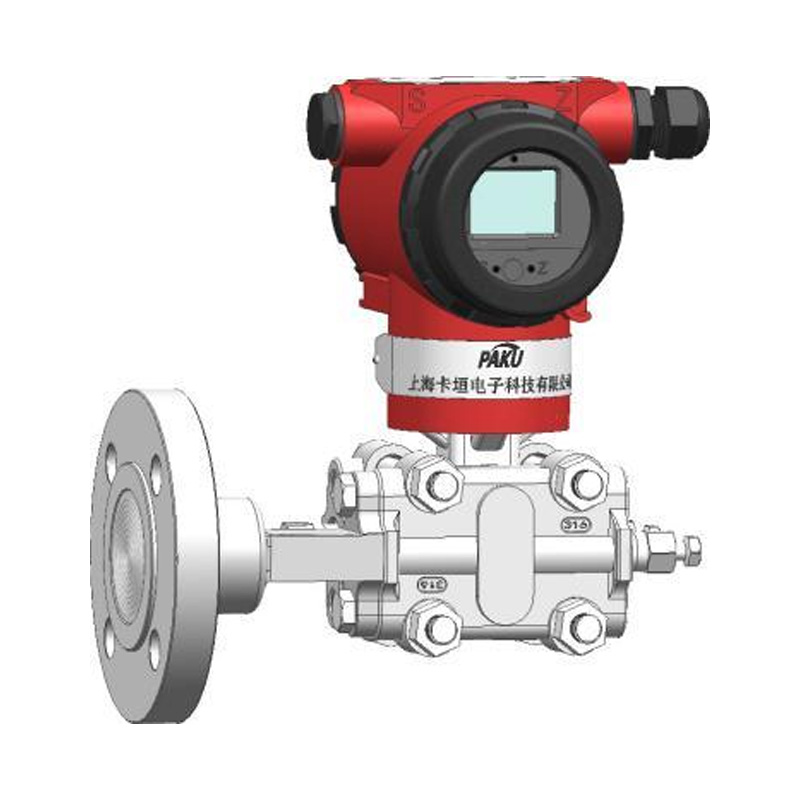

Преобразователь давления (уровня жидкости)-PN52B

Если у Вас подробные вопросы, пожалуйста, позвоните +86-021-37566990, или заполните форму запроса.

Получите купоны
Представление продукта

Датчики давления (уровня) серии PN52B используют емкостной принцип действия, высокое и низкое давление на сторонах разделительной мембраны и заполняющую жидкость для передачи давления процесса на заполняющую жидкость, а затем заполняющая жидкость передает давление на сенсорную мембрану в центре датчика. Чувствительная мембрана представляет собой упругий элемент, смещение которого изменяется в зависимости от приложенного давления (для манометрического датчика атмосферное давление прикладывается к стороне низкого давления чувствительной мембраны). Адиабатический датчик давления постоянно поддерживает эталонное давление на стороне низкого давления. Максимальное смещение чувствительной мембраны составляет 0,1 мм, и смещение пропорционально давлению. Емкостные пластины с обеих сторон определяют положение чувствительной мембраны. Разница емкостей между чувствительной мембраной и емкостной пластиной преобразуется в соответствующий ток или цифровой выходной сигнал HART.

Технические характеристики Основные характеристики Применение Диапазон кода Размер Фигура Таблица выбора

- Диапазон измерения: 0... 5000 кПа, может быть настроен
- Дисплей: ЖК-экран
- Напряжение питания: 12... 36 В постоянного тока
- Выходной сигнал: 4... 20 мА, HART
- Точность измерения: 0,5, 0,2% от
полной шкалы - Повторяемость: ≤0,1% от полной шкалы
- Гистерезис измерения: ≤ ±0,01% от полной шкалы
- Стабильность: < 0,01%/год
- температура среды: -30.. 300 ℃
- Температура окружающей среды: -30... 85 ℃
- Электрическое подключение: Крепеж, M20*1,5, NPT1/2
- Степень защиты: IP65
- Маркировка взрывозащиты: взрывозащищенный тип EXDIICT6,
- искробезопасный EXIA IICT6

- Изоляционная мембрана из нержавеющей стали и хастеллоя Cr
- Конструкция с одинарной изолирующей мембраной
- стабильная работа, высокая точность, высокая термостойкость
- Разнообразие дополнительных заполняющих жидкостей позволяет удовлетворить требования различных случаев
- Диапазон, нулевой внешний плавно регулируемый
- Регулируемое демпфирование и высокая устойчивость к давлению

В основном используется для измерения жидкостей и газов, например: в пищевой, химической, бумажной, медицинской промышленности и других случаях, когда требуются гигиеническая очистка при высоких температурах, в средах с высокой вязкостью и в случаях, когда требуется стойкость к коррозии.

код диапазон код диапазон код диапазон
GP1 -100...0кPа GP7 0...500 кPа GL5 0...5м
GP2 -100...100кPа GP8 0...2500 кPа GL6 0...6м
GP3 -100...500кPа GP9 0...5000кPа GL10 0...10м
GP4 0...35 кPа GL1 0...1м GL15 0...15м
GP5 0...100 кPа GL2 0...2м GL20 0...20м
GP6 0...250 кPа GL3 0...3м GL25 0...25м
Примечание: 1 бар = 0,1 МПа = 100 кПа = 1,0197 кг/см²

PN52B- GP1 D2 М2 L30 А    А спецификация
PN52B-               Датчик давления (уровня жидкости) серии PN52B
  GP             Дополнительный диапазон (см. таблицу диапазонов)
  GМ01             Диапазон: 0-1,0 МПа
  GМ1.6             Диапазон: 0-1,6 МПа
  GМ2.5             Диапазон: 0-2,5 МПа
  GМ4.0             Диапазон: 0-4,0 МПа
  GМ10             Диапазон: от 0 до 10 МПа
  GL             Диапазон уровня жидкости (см. таблицу диапазонов)
              Выход 4...20мА
    H           Выход 4...20мА+HART
      D2         Монтаж фланца DN25
      D5         Монтаж фланца DN50
      D8         Монтаж фланца DN80
      К5         Тип зажима (наружный диаметр 50,5 мм)
        G       Самозажимные крепежи
        М2       Электрический интерфейс М20*1,5 внутренние зубья
        N2       Электрический интерфейс NPT1/2 внутренние зубья
          LА50     Длина вставного ствола 50 (мм) - опционально
            А   Жидкостная мембрана из нержавеющей стали 316L
            B   Жидкий политетрафторэтилен ПТФЭ
            С   Покрытие из сплава Хастеллой С
            D   Монель-металл
              А Стандартная форма
              B взрывозащищенный тип
              С тип искробезопасности
              А1 заголовок ЖК-дисплея
              В1 Нет заголовка отображения
* Таблица выбора типа предназначена только для технического выбора, а соответствующий тип заводской модели отражается кодом.
