Стрелочный поршневой расходный выключатель-SN21
Главная / Продукция / Серия Расход / Механический расходный выключатель / Стрелочный поршневой расходный выключатель-SN21

Если у Вас подробные вопросы, пожалуйста, позвоните +86-021-37566990, или заполните форму запроса.

Получите купоны

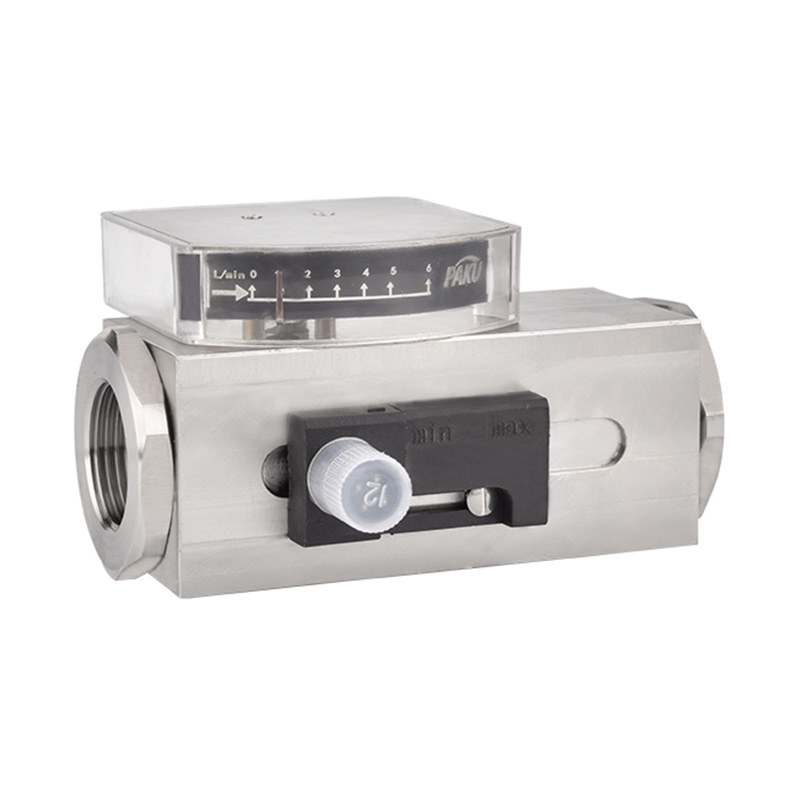

Стрелочный поршневой расходный выключатель-SN21

Представление продукта

Поршневой реле расхода содержит прецизионный пружинный магнитный поршень, который толкает поршень назад, что запускает внешний микровыключатель или герконовый выключатель.
Цельнометаллическая внутренняя конструкция.
-Опционально доступно с указательным реле расхода.
-Высокая надежность и повторяемость реле.
-Полная изоляция механических и электронных частей.
-Высокая устойчивость к высокому напряжению.
-Нормально открытый выход.

Технические характеристики Вставной фитинг Схема подключения Размер Фигура Прикладной диапазон Инструкции по установке Таблица выбора

Испытательная среда: жидкость
Повторяемость: диапазон ≤±3%
Стойкость к давлению: 200 бар (тип из нержавеющей стали),
100 бар (тип из латуни)
Режим выхода: нормально открытый
Мощность переключения: 24 В переменного тока / 110 В постоянного тока, 1,5 А
Температура окружающей среды: -20...70 ℃
Материал: Электронная часть корпуса: инженерный пластик
Корпус переключателя: нержавеющая сталь/никелированная латунь Стрелка
отображает материал ПК
Пружина: нержавеющая сталь
Степень защиты: IP65
Контур: M12*1

Тип Херсмана

гидравлическая система
смазки под давлением

Место установки влияет на значение переключателя.

SN21 - 008  G D А А спецификация
SN21 -             Реле потока поршневого типа серии SN21
    008            Интерфейсная резьба G1/4
    010            Интерфейсная резьба G3/8
    015            Интерфейсная резьба G1/2
    020            Интерфейсная резьба G3/4
    025            Интерфейсная резьба G1
      G         внутренняя резьба
        D       Источник питания постоянного тока 24 В ±20%
        J       Источник питания переменного тока 230 В ± 15%
              Корпус из никелированной латуни
              корпус из нержавеющей стали
            А   Диапазон настройки: 0,4--4 л/мин
            B   Диапазон настройки: 1--12 л/мин
            С   Диапазон настройки: 5--40 л/мин
            D   Диапазон настройки: 6--60 л/мин
              А Тип разъема (стандартный с 2 метрами
провода)
              B Прямо
              С Хиршманн
 * Стандартные заводские электрические аксессуары: разъем M12 типа ZL02-PU02.
 * Резьба по индивидуальному заказу: H — наружная, G — внутренняя.
 * При заказе указывайте направление потока среды, тип среды, диаметр трубы и ожидаемое заданное значение. Мы можем
 выполнить настройку на заводе.
 * Для газообразных сред указывайте давление (манометрическое/абсолютное), температуру и тип среды
* Для выбора электрических аксессуаров и монтажных принадлежностей см. приложение на странице -.
 * Таблица выбора доступна только для выбора параметров, соответствующий код предоставляется.
