Получите купоныПринцип работы и особенности:

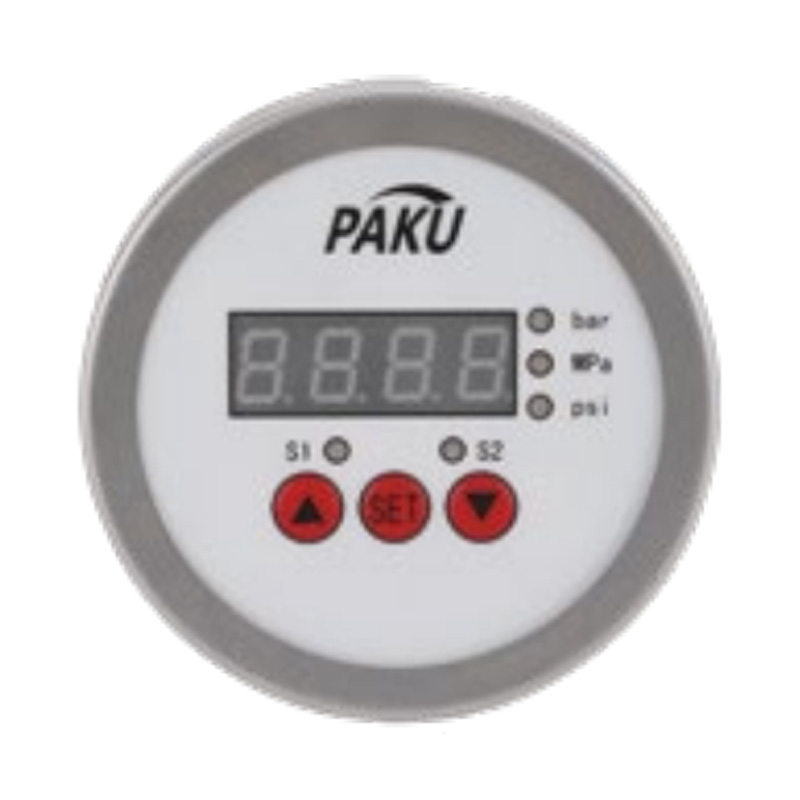

Устройство контроля и регулирования давления PN53E объединяет в себе ключевые функции, включая один аналоговый токовый выход, два релейных выхода и локальный цифровой дисплей.
Разработанное с использованием технологии SMT и интегрированной философии дизайна, оно поддерживает постоянное напряжение и постоянный ток возбуждения для датчиков, что делает его совместимым с датчиками давления из диффузного кремния, керамики и тензометрического типа.
Встроенный микропроцессор позволяет с помощью трех клавиш настраивать нулевую точку, полную шкалу, десятичную точку, скорость отображения, контрольные точки и выходной ток без необходимости регулировки потенциометра. Все устройство разработано для промышленных температурных условий и обладает высокой помехоустойчивостью.
Основные характеристики:
Оснащен высокояркостным 0,4-дюймовым цифровым светодиодным дисплеем.
Полностью интеллектуальная работа, поддерживает пользовательскую калибровку и нелинейную коррекцию значений дисплея.
Сверхнизкий температурный дрейф, подходит для использования в промышленных условиях при температуре от -40 °C до +85 °C.
Высокогибкие настройки точки переключения с автоматическим распознаванием направления управления и вставкой гистерезиса.
Превосходит аналогичные продукты по техническим характеристикам, обладает отличной устойчивостью к электромагнитным помехам.

Разрешение сбора данных: 16-битное двоичное
Тип дисплея: 0,4-дюймовый светодиодный (красный)
Диапазон отображения: -1999 ~ 9999
Температурный дрейф: < 60 ppm
Диапазон настройки переключателя: -1999 ~ 9999, автоматический гистерезис, автоматическое изменение направления управления
Электропитание: 8–32 В постоянного тока
Разрешение выходного тока: приблизительно 0,001 мА
Рабочая температура: -40℃ ~ +85℃
Частота дискретизации: регулируемая, макс. 10 раз/сек, мин. 1,8 раз/сек
Точность: 0,1%
Возбуждение датчика: постоянный ток 0,1–0,5 мА, постоянное напряжение 3 В постоянного тока / 5 мА



|
PN53E- |
Z |
А |
G4 |
D |
А |
Q |
Z |
1 |
Подробный |
|
PN53E- |
|
|
|
|
|
|
|
|
Электронный цифровой датчик давления серии PN53E |
|
|
Z |
|
|
|
|
|
|
|
Положительное давление |
|
|
F |
|
|
|
|
|
|
|
Отрицательное давление |
|
|
|
А |
|
|
|
|
|
|
Диапазоны давления: -1…1 бар или 0…1 бар |
|
|
|
B |
|
|
|
|
|
|
Диапазоны давления: -1…2 бар или 0…2 бар |
|
|
|
С |
|
|
|
|
|
|
Диапазоны давления: -1…5 бар или 0…5 бар |
|
|
|
D |
|
|
|
|
|
|
Диапазоны давления: 0..10бар |
|
|
|
E |
|
|
|
|
|
|
Диапазоны давления: 0..25бар |
|
|
|
F |
|
|
|
|
|
|
Диапазоны давления: 0..100бар |
|
|
|
G |
|
|
|
|
|
|
Диапазоны давления: 0..160бар |
|
|
|
H |
|
|
|
|
|
|
Диапазоны давления: 0..250 бар |
|
|
|
I |
|
|
|
|
|
|
Диапазоны давления: 0..400бар |
|
|
|
J |
|
|
|
|
|
|
Диапазоны давления: 0..600бар |
|
|
|
К |
|
|
|
|
|
|
Пользовательский диапазон (например, 300 бар) |
|
|
|
|
G4 |
|
|
|
|
|
резьба G1/4 |
|
|
|
|
G2 |
|
|
|
|
|
резьба G1/2 |
|
|
|
|
К5 |
|
|
|
|
|
Зажимное соединение (Ø50,5 мм, макс. 16 бар) |
|
|
|
|
P |
|
|
|
|
|
Соединение мембраны вровень |
|
|
|
|
|
D |
|
|
|
|
Пользовательская тема |
|
|
|
|
|
H |
|
|
|
|
Внешняя резьба |
|
|
|
|
|
К |
|
|
|
|
Внутренняя резьба |
|
|
|
|
|
|
А |
|
|
|
2 релейных выхода |
|
|
|
|
|
|
B |
|
|
|

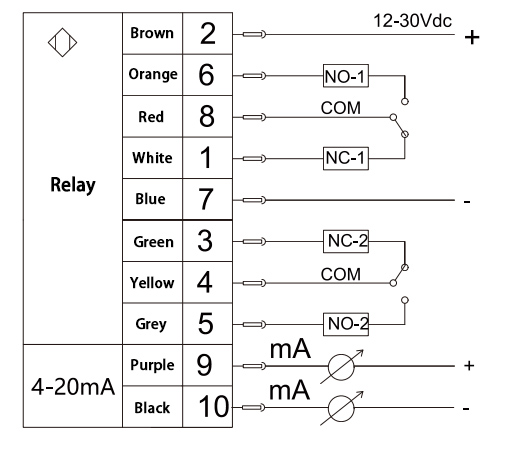

2 релейных выхода + аналоговый выход 4–20 мА |
|
|
|
|
|
|
|
Q |
|
|
Прямой кабельный выход |
|
|
|
|
|
|
|
|
Z |
|
Демпфирующий винт (опционально) |
|
|
|
|
|
|
|
|
S |
|
Радиатор (опционально) |
|
|
|
|
|
|
|
|
|
1 |

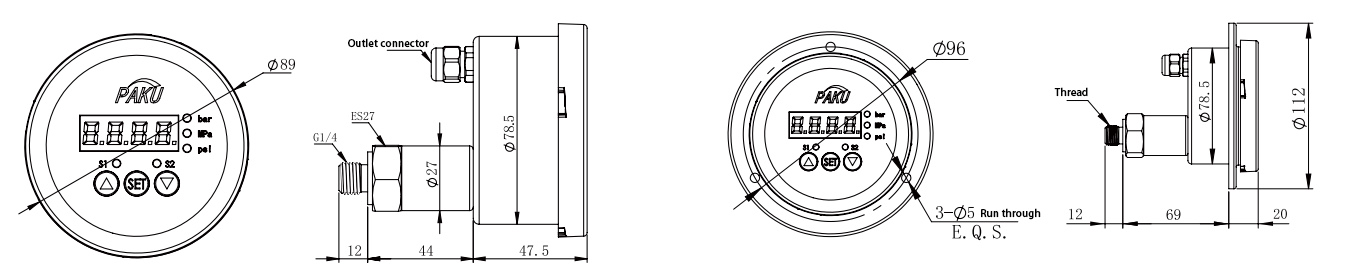

Осевой |
|
|
|
|
|
|
|
|
|
2 |

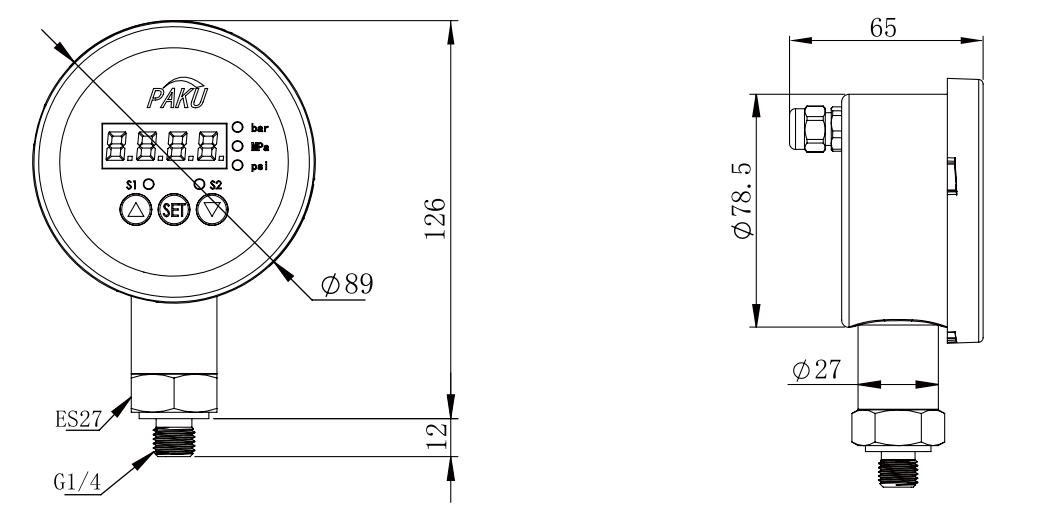

Радиальный |
|
|
|
|
|
|
|
|
|
3 |

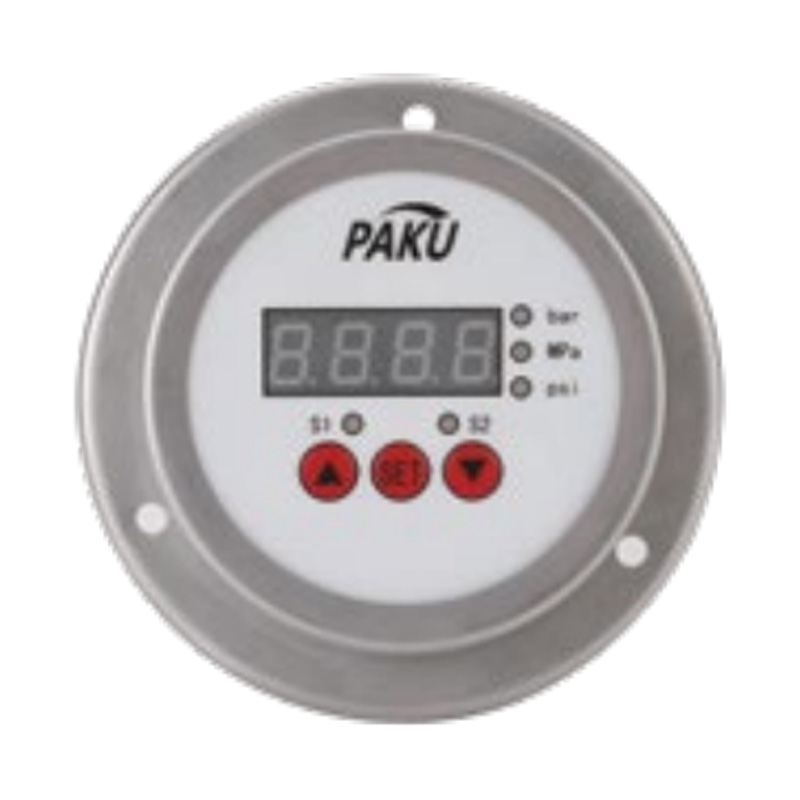

Осевой фланцевый тип |
|
Если корпус изготовлен из нержавеющей стали марки 316L, укажите это при заказе. Руководство по выбору носит справочный характер. Окончательная конфигурация продукта определяется на основе кода, присвоенного на заводе. |
|||||||||
