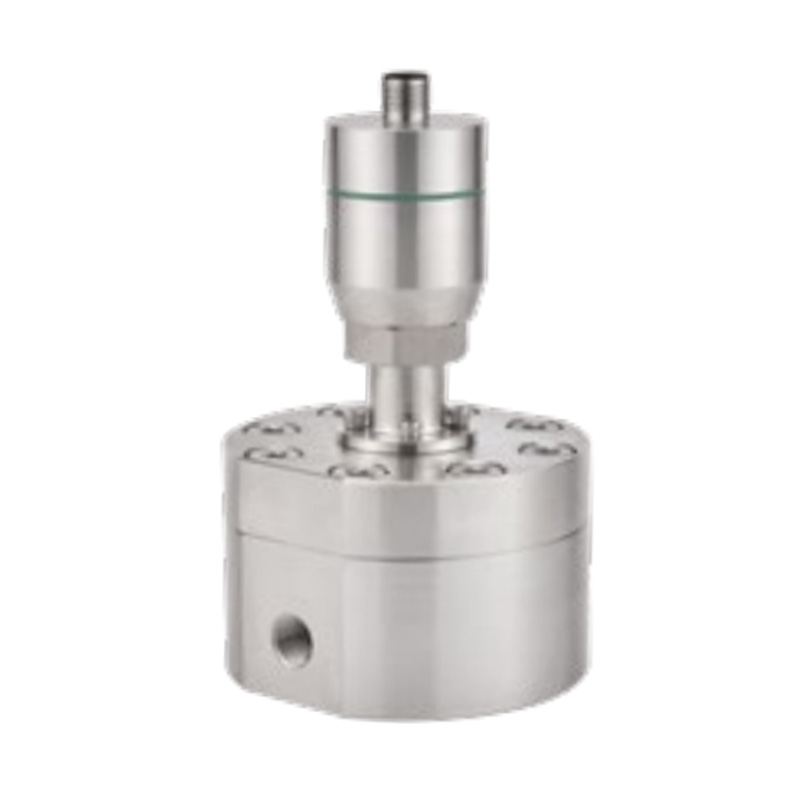

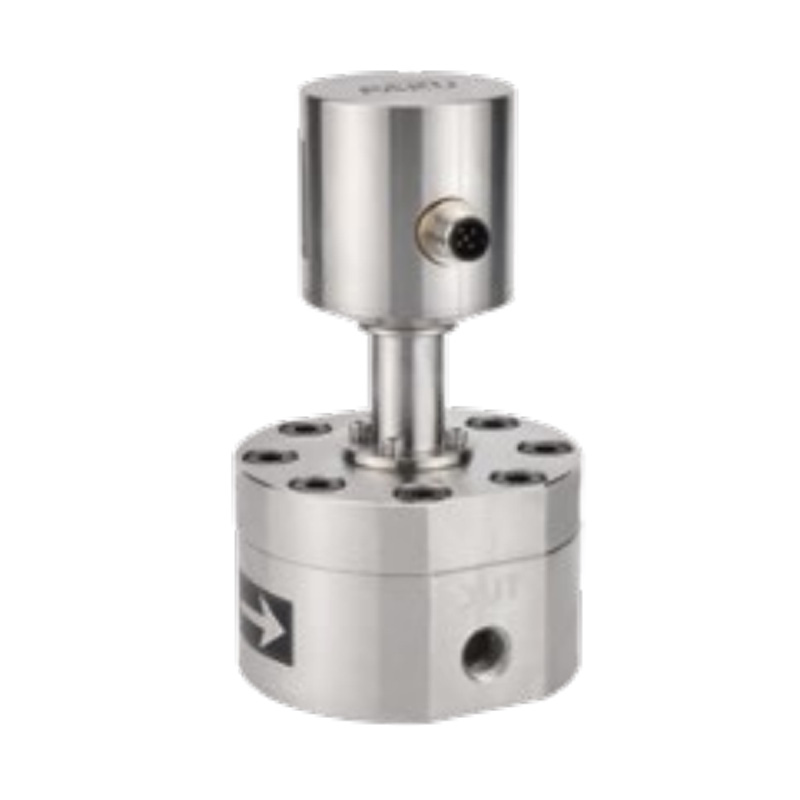

Миниатюрный овальный датчик расхода – SN55B
Home / Продукты / Серия Flow / Датчик расхода / Миниатюрный овальный датчик расхода – SN55B

If you have any further questions, please call +86-021-37566990 or fill out the inquiry form.

Product 3D Image
Get coupons
Product introduction

Применение продукта:
Датчик расхода SN55B широко используется для точного измерения малого расхода в различных отраслях промышленности.

Применимые среды:
Присадки, топливо, флотационные баки в водоочистке, ингибиторы коррозии, катализаторы, эмульгаторы, масло, смазка, ароматизаторы, клеи, растворители, чернила, пестициды и некоторые высоковязкие жидкости.

Отрасли применения:
Автомобилестроение, аэрокосмическая промышленность, горнодобывающая промышленность, энергетика, химическая промышленность, фармацевтика, пищевая промышленность, производство покрытий, нефтяная промышленность, охрана окружающей среды, полиграфия и др.
Особенно подходит для измерения расхода высоковязких сред, таких как тяжелая нефть, поливиниловый спирт, смола (может измерять жидкости с вязкостью до 10 000 Па·с).
Компактный и легкий, с низким уровнем вибрации и шума во время работы, стабильной производительностью и способностью измерять микропоток в трубах малого диаметра.
Низкий начальный расход, широкий диапазон регулирования, подходит для измерения жидкостей с большими колебаниями, высокая точность, не зависящая от изменений давления или расхода, стабильная производительность, длительный срок службы и высокая пропускная способность.
Измерение смолы и клея
Измерение гидравлического масла, смазочного масла и смазки
Измерение топочного масла
Измерение жидкого азота, хладагентов, растворителей
Измерение пищевого масла, рыбьего жира и пищевых начинок
Измерение химических и антикоррозионных жидкостей
Системы контроля дозирования жидкостей
Температура среды: -30...80℃ (высокотемпературная настройка: 150℃)
Стандартное давление: 5 МПа
Высокое давление: 40 МПа (материал из нержавеющей стали)

Принцип и особенности Схема подключения Чертеж с указанием размеров Таблица выбора

Миниатюрный шестерёнчатый датчик расхода SN55B оснащён двумя встроенными овальными шестернями. Попадание жидкости в измерительную камеру приводит шестерни во вращение. Объём жидкости, удерживаемой между каждым зубом и стенкой камеры, одинаков.
Измеряя количество проходящих через зубья шестерёнки зубьев с помощью специального датчика, можно определить объём протекающей жидкости
. Диапазон измерения. Он особенно подходит для измерения расхода высоковязких сред.

Импульсный выход
Высокая устойчивость к давлению (1,0–45 МПа)
Возможность измерения различных вязких сред
Высокая точность и высокая повторяемость
Широкий диапазон регулирования (1:100)
Широкий диапазон измерений
Высокая устойчивость к коррозии и загрязнениям (кислоты/щелочи)

Сигнал Приколоть
Мощность + 1
Пульс 3

SN55B-

Б

А2

П

Х

Б

Описание

SN55B-











Миниатюрный датчик расхода с овальными шестернями серии SN55B



А









Разъем



Б

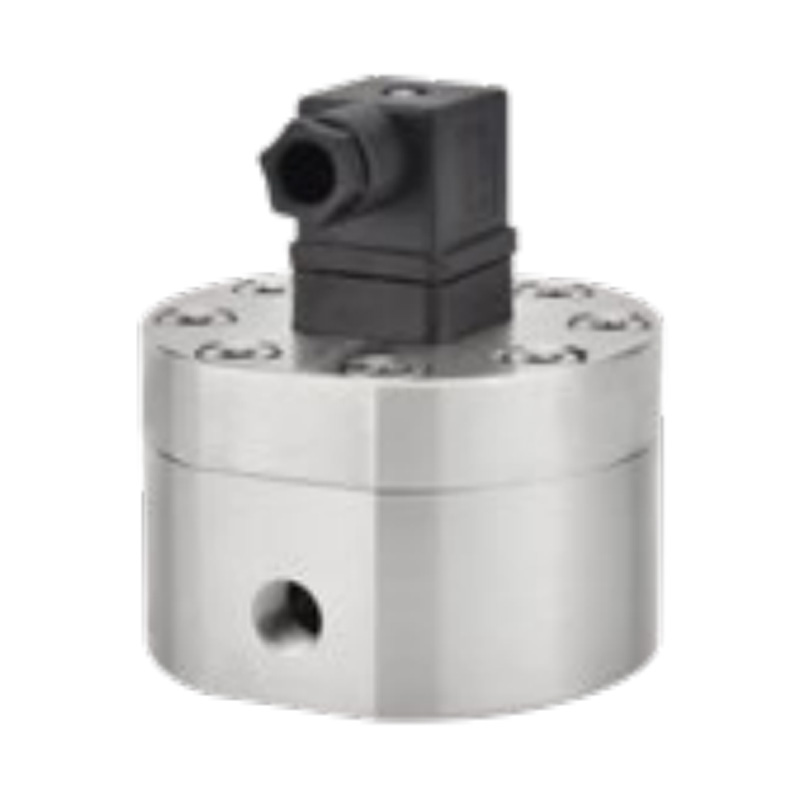

Хиршманн



С









Компактный тип (только выход 4–20 мА, выход 1–5 В недоступен)



Э









Нет светодиодного дисплея





А1







Диапазон расхода (соответствующая резьба):

0,003–0,8 л/мин (внутренняя резьба G1/8)





А2







Диапазон расхода (соответствующая резьба):

0,003–2 л/мин (внутренняя резьба G1/4)





А5







Диапазон расхода (соответствующая резьба):

0,004–4 л/мин (внутренняя резьба G1/4)





А8







Диапазон расхода (соответствующая резьба):

0,1–10 л/мин (внутренняя резьба G1/4)





А8.1







Диапазон расхода (соответствующая резьба):

0,01–10 л/мин (внутренняя резьба G1/4)





А9







Диапазон расхода (соответствующая резьба):

0,2–20 л/мин (внутренняя резьба G1/2)





А9.1







Диапазон расхода (соответствующая резьба):

0,02–18 л/мин (внутренняя резьба G3/8)





А10







Диапазон расхода (соответствующая резьба):

0,03–20 л/мин (внутренняя резьба G1/2)





А15







Диапазон расхода (соответствующая резьба):

0,8–80 л/мин (внутренняя резьба G3/4)





А15.1







Диапазон расхода (соответствующая резьба):

0,05–80 л/мин (внутренняя резьба G3/4)





А20







Диапазон расхода (соответствующая резьба):

0,1–120 л/мин (внутренняя резьба G1)





А25







Диапазон расхода (соответствующая резьба):

1–250 л/мин (внутренняя резьба G1-1/4)





А30







Диапазон расхода (соответствующая резьба):

2–380 л/мин (внутренняя резьба G1-1/2)







П





PNP-импульсный выход







Н





Импульсный выход NPN







4





Выход 4–20 мА







1





Выход 1–5 В









Л



Материал корпуса: оксид алюминия









Х



Материал корпуса: нержавеющая сталь 304









П



Материал корпуса: полипропилен











Б

Стандартная версия











Т

Высокотемпературная настройка











П

Настройка под высоким давлением

Таблица выбора предназначена только для выбора параметров. Конечный продукт изготавливается на основе кода, соответствующего выбранным параметрам.
