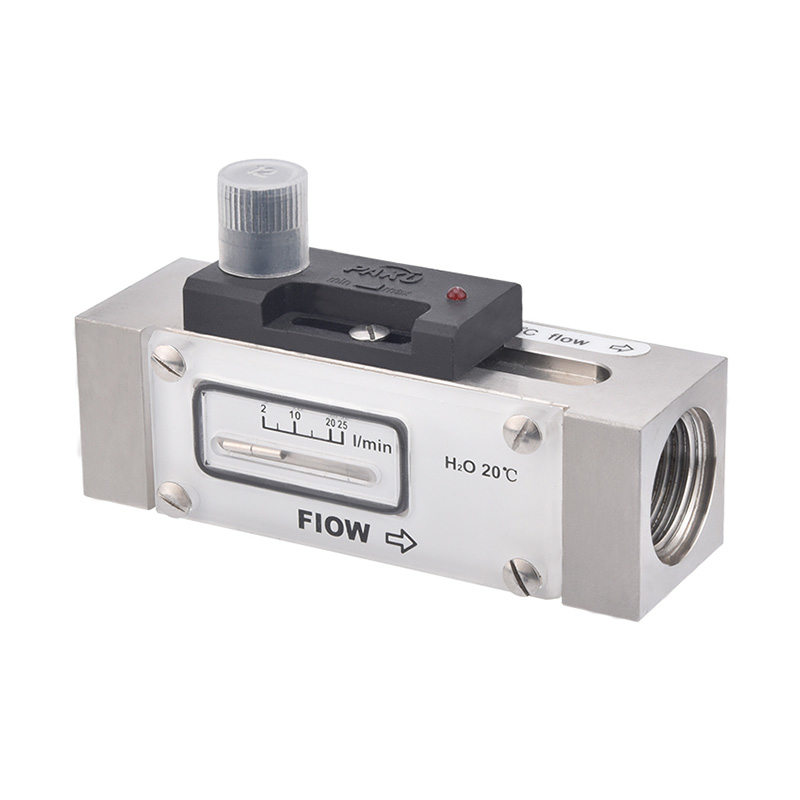

Микропереключатель потока поршневого типа SN32B

Product introduction

Встроенные механические реле расхода для жидких или газообразных сред. Доступны прочные корпуса из пластика, алюминия или нержавеющей стали. Чрезвычайно низкие потери давления, хорошая повторяемость, устойчивость к загрязнениям, полная изоляция механических и электронных частей для экономичного использования при малых расходах. Благодаря шкале переключения пользователю не нужно настраивать устройство на месте, светодиодная индикация состояния переключения и магнитный шарик на панели, указывающий расход.

Применение продукта Вставка Fittina Технические характеристики Схема подключения Размер Фигура Список параметров Таблица выбора

Пневматические жидкости двойного назначения, промышленная автоматика/механическое оборудование/компрессорная промышленность/холодильная техника и кондиционирование воздуха.

Тип Херсмана

Диапазон настройки: Подробности см. в таблице параметров.
Точность: ±5% от общего диапазона.
ГиСТЕРЕЗИС: Зависит от точки переключения, минимум 0,3 л/мин.
Шкала настройки переключателя: откалибрована в водной среде, температура 20 °C, горизонтальное положение установки. Место установки, среда и изменения температуры могут немного повлиять на значение переключателя
Светодиодный дисплей: источник питания постоянного тока Светодиодный дисплей состояния переключателя, переменный ток без светодиодного дисплея
Переменный ток без светодиодного дисплея
Выход: сухой геркон, мощность 24 В постоянного тока/250 В переменного тока,
давление 100 мА: 10 бар (пластик),
50 бар (алюминиевый тип),
100 бар (нержавеющая сталь)
Средняя потеря давления: 0,3 бар (при 25 л/мин)
Температура среды: 100 °C Максимальная
степень защиты: IP65
FD20... Материал: Корпус: пластик POM
Поршень: пластик POM
Пружина: уплотнение из нержавеющей стали: NBR
FD20... L Материал: Корпус: анодированный алюминий
Поршень: пластик POM
Пружина: уплотнение из нержавеющей стали: NBR
FD20... Материал: Корпус: нержавеющая сталь
Поршень: пластик POM Пружина:
уплотнение из нержавеющей стали: NBR

Модель Давление
бара
Макс. расход
л/миля (вода)
Регулируемый диапазон
л/мин (вода)
Г
мм
Д
мм
Хм
Б
мм
X
мм
СН32Б-008...2(3)Б 50  40  0,6 (0,1) -8 (7) Г1/4 93  36  30  12
СН32Б-010..2(3)Б 50  40  0,6 (0,1) -8 (7) Г3/8 93  36  30  15
СН32Б-015...2(3)Б 50  40  0,6 (0,1) -8 (7) Г1/2 93  36  30  15
СН32Б-020...2(3)Б 50  40  0,6 (0,1) -8 (7) Г3/4 105  38,5  35  15
СН32Б-025...2(3)Б 50  40  0,6 (0,1) -8 (7) Г1 105  41  40  15
СН32Б-008...2(3)С 50  40  1 (0,5) -15 Г1/4 93  36  30  12
СН32Б-010..2(3)С 50  40  1 (0,5) -15 Г3/8 93  36  30  15
СН32Б-015...2(3)С 50  40  1 (0,5) -15 Г1/2 93  36  30  15
СН32Б-020...2(3)С 50  40  1 (0,5) -15 Г3/4 105  38,5  35  15
СН32Б-025...2(3)С 50  40  1 (0,5) -15 Г1 105  41  40  15
СН32Б-015...2(3)Д 50  40  2 (0,8) -25 Г1/2 93  36  30  15
СН32Б-020...2(3)Д 50  40  2 (0,8) -25 Г3/4 105  36  35  15
СН32Б-025...2(3)Д 50  40  2 (0,8) -25 Г1 105  36  40  15
СН32Б-020...2(3)Ф 50  100  27 (21) -70 Г3/4 105  38,5  35  15
СН32Б-025...2(3)Ф 50  100  27 (21) -70 Г1 105  41  40  15
SN32B- 008  Г Д Д А А спецификация
SN32B-                 Поршневой датчик потока серии SN32B с дисплеем
  008                Интерфейсная резьба G1/4
  010                Интерфейсная резьба G3/8
  015                Интерфейсная резьба G1/2
  020                Интерфейсная резьба G3/4
  025                Интерфейсная резьба G1
    Г             внутренняя резьба
      Д           Источник питания постоянного тока 24 В ±20%
      Дж.           Источник питания переменного тока 230 В ±15%
           Д         Нет светодиодного индикатора
           В         Светодиодный индикатор (только для DC24V)
                пластиковый корпус
                Корпус из анодированного алюминия
                корпус из нержавеющей стали
            А     Диапазон настройки: 0,3–7 л/мин
            Б     Диапазон настройки: 0,6--8 л/мин
            С     Диапазон настройки: 1--15 л/мин
            Д     Диапазон настройки: 2--25 л/мин
            Э     Диапазон настройки: 5--40 л/мин
            Ф     Диапазон настройки: 27--70 л/мин
              А   Тип разъема (стандартный с 2 метрами провода)
              Б   Тип Херсмана
                1 выход точки переключения
 * Резьба настраивается индивидуально: H — наружная, G — внутренняя.
 * При заказе укажите направление потока среды, тип среды, диаметр трубы и ожидаемое заданное значение. Мы можем выполнить настройку
 на заводе.
 * Для газообразных сред укажите давление (манометрическое/абсолютное), температуру и тип среды.
 * Таблица выбора доступна только для выбора параметров, соответствующий код предоставляется.
