Компактный дифференциальный преобразователь давления-PN51

ПРЕДЫДУЩИЙ: Цифровой преобразователь-контроллер давления с дисплеем - PN53E

Представление продукта

Компактный датчик перепада давления серии PN51 состоит из датчика перепада давления с двойной изоляцией и встроенной схемы усилителя, обеспечивающей высокую стабильность и отличные динамические характеристики измерения. Он оснащен высокопроизводительным микропроцессором, который выполняет нелинейную компенсацию и компенсацию температурного дрейфа датчика, обеспечивая точную цифровую передачу данных, диагностику полевых устройств и удаленную двунаправленную связь. Это делает его пригодным для измерения и контроля жидкостей и газов.
Благодаря широкому диапазону выбираемых диапазонов измерения, преобразователь PN51 может удовлетворить разнообразные потребности пользователей и широко используется в металлургии, машиностроении, нефтяной промышленности, химической промышленности, на электростанциях, в легкой промышленности, пищевой промышленности, охране окружающей среды, национальной обороне и научных исследованиях.

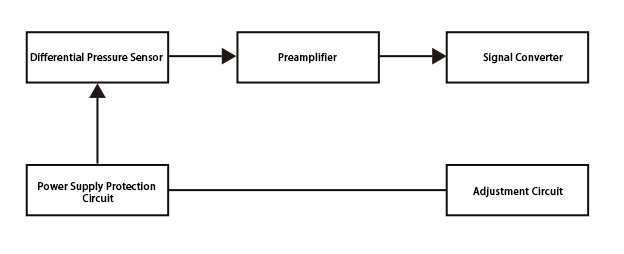

Принцип работы:
Давление от процесса подается на датчик, который выдает сигнал напряжения, пропорциональный давлению. Этот сигнал усиливается и преобразуется в стандартный токовый сигнал 4–20 мА. Передатчик включает в себя схему защиты источника питания и точную схему температурной компенсации для обеспечения стабильной работы.

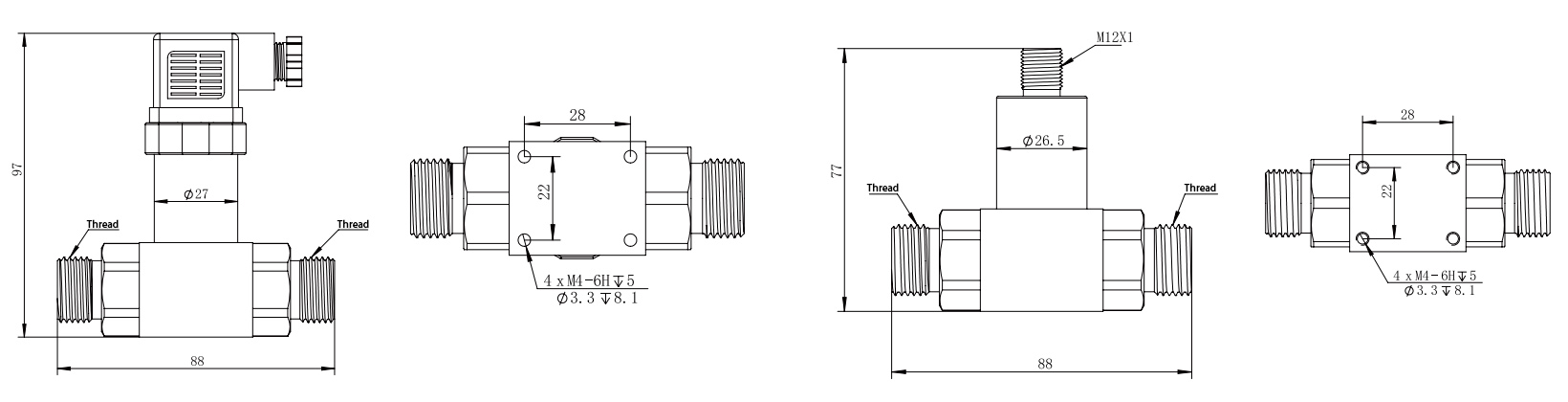

Технические характеристики Схема подключения Чертеж с указанием размеров Руководство по выбору модели Меры предосторожности

Диапазон измерения	от 0...0,2 бар до 0...35 бар
Точность	±0,5%
Источник питания	24 В постоянного тока (10-30) В постоянного тока
Выходной сигнал	4-20 мА постоянного тока
Долгосрочная стабильность	≤ ±0,2% полной шкалы/год
Давление перегрузки	≤ 3x номинального давления
Рабочая температура	(-20～80) ℃
Размер интерфейса	Настраиваемый

PN51-	...	А	G4	H	1	Подробное описание
PN51-						Компактный датчик дифференциального давления серии PN51
	...					Диапазон измерения: от 0...0,2 бар до 0...35 бар (настраивается пользователем)
		А				Выход: 4-20 мА
		B				Выход: 0-5 В
		С				Выход: 1-5 В
		D				Выход: 0-10 В
			G4			Интерфейс резьбы: G1/4
			G2			Интерфейс резьбы: G1/2
			N4			Интерфейс резьбы: NPT1/4
				H		Внешнее резьбовое соединение
				К		Внутреннее резьбовое соединение
					1	Разъем Хиршмана
					2	Разъем М12*1
Примечание: Таблица выбора предназначена только для настройки параметров. Конечный продукт изготавливается на основе выбранного кода.

Датчик компактный и лёгкий, его можно установить непосредственно в точке измерения. Убедитесь, что все отверстия для измерения давления герметичны, чтобы предотвратить утечку воздуха, которая может повлиять на точность.

Правильное подключение согласно спецификации позволит датчику начать работу немедленно. Для высокоточных применений дайте устройству прогреться в течение 30 минут перед использованием.

Рекомендуется установить двухходовой клапан в точке измерения, чтобы предотвратить возникновение избыточного статического давления по обе стороны датчика.

Используйте датчик только с газами или жидкостями, не вызывающими коррозию диафрагмы из нержавеющей стали 316L.

Строго соблюдайте инструкции по электропроводке для обеспечения правильной работы.

В условиях сильных электромагнитных помех или при высоких требованиях к производительности используйте экранированные кабели.
