Пьезоэлектрический интегрированный преобразователь вибрации-PN530

ПРЕДЫДУЩИЙ: Дифференциальный преобразователь давления-PN55
ДАЛЕЕ: Преобразователь давления (уровня жидкости)-PN52B

Представление продукта

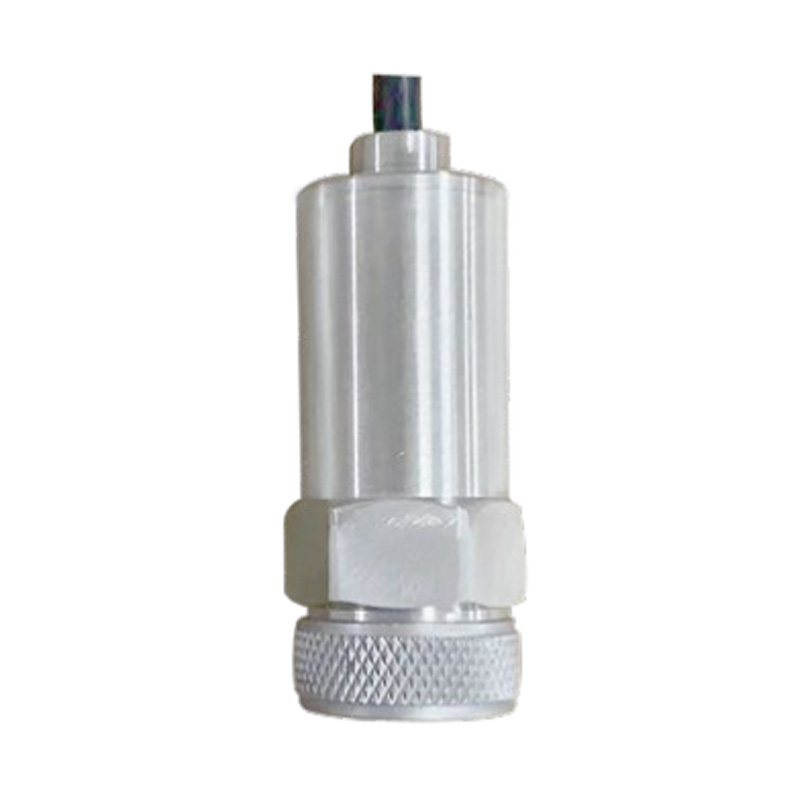

Пьезоэлектрический интегрированный датчик вибрации PN530 содержит встроенный пьезоэлектрический элемент для измерения ускорения вибрации. С помощью высокоточной интегральной схемы эффективное значение ускорения или интегрированное эффективное значение скорости преобразуется в выходной ток 4–20 мА, соответствующий диапазону измерения, что облегчает удаленное отображение и управление. Он хорошо подходит для подключения к системам DCS, PLC и системам сбора данных.

Применение пьезоэлектрического интегрированного датчика вибрации PN530:
Используется для онлайн-мониторинга вибрации вибрирующего механического оборудования, такого как паровые турбины, вентиляторы, нагнетатели, вентиляторы, электродвигатели, насосы, центрифуги, сепараторы, генераторы, турбины и аналогичное оборудование.

Особенности пьезоэлектрического интегрированного датчика вибрации PN530:
Двухпроводная петлевая система, делающая датчик более простым и экономичным в использовании и обслуживании;
Отказоустойчивая технология, двухпроводная петля может быть подключена с произвольной полярностью;
Низкое энергопотребление и высокостабильная измерительная цепь обеспечивают высокоточный выходной ток, линейно соответствующий значениям вибрации.

Технические параметры Использование Таблица выбора

Питание: +24±10% В постоянного тока, максимальная потребляемая мощность 0,5 Вт;
Диапазон измерения: 0–20 г или 0–200 мм/с; (диапазон выбирается)
Диапазон частот: 10–1000 Гц;
Направление чувствительности: осевое, установка допускается в любом направлении/углу;
Поперечная чувствительность: ≤3%;
Электрическая изоляция: 500 Вэфф., цепь изолирована от корпуса;
Токовый выход: стандартный двухпроводной выход 4–20 мА;
Точность: ±3%; (максимальная нагрузка: 500 Ом)
Предел ударопрочности: 1000 г;
Вес: 0,2 кг;
Размеры: 24×60 мм
Установка: винт M10×1,5 или M8×1,25
Рабочая среда: -30～100 ℃;
Относительная влажность: не более 95%, без конденсации.

Перед использованием вибропередатчика проверьте целостность проводки, затем закрепите передатчик в точке измерения;
Убедитесь, что рабочее напряжение вибропередатчика составляет +24 В ± 10% постоянного тока;
После включения питания передатчик должен выдавать примерно 4,00 мА при отсутствии вибрации;
Когда измеряемая машина вибрирует, вибропередатчик должен выдавать линейный ток 4–20 мА, соответствующий вибрации.

PN530	-	А	1	А	Подробности
PN530	-				Пьезоэлектрический интегрированный вибропреобразователь серии PN530
		А			Диапазон: 1 г
		Б			Диапазон: 2 г
		С			Диапазон: 10 мм/с
		D			Диапазон: 20 мм/с
			1		Длина кабеля: 1 метр
			2		Длина кабеля: 2 метра
			3		Длина кабеля: 3 метра
			5		Длина кабеля: 5 метров
				А	Винт: М10×1,5
				B	Винт: М8×1,25
				С	Винт: Магнитное основание
					Винт: Другое
* Таблица выбора модели предназначена только для выбора параметров; продукция отгружается согласно соответствующему коду параметра.
