Получите купоныЭлектронный турбинный датчик расхода серии SN5C и интеллектуальный переключатель расхода представляют собой компактный датчик расхода, отличающийся небольшими размерами, простотой настройки и другими преимуществами. Встроенная интеллектуальная схема позволяет произвольно устанавливать верхний и нижний пределы расхода, а также дистанционно контролировать условия расхода в режиме реального времени, полностью настраивать параметры на месте и обрабатывать данные о проходящей через датчик среде с помощью интеллектуальной схемы с помощью любого программного обеспечения.
-Степень защиты: 1P65.
-Переключаемый NPN/PNP.
-Подходит для измерения сред с низкой вязкостью, таких как вода, дизельное топливо, бензин.
-Усиливает роль верхнего и нижнего предельных значений сигнализации по сравнению с традиционным турбинным расходомером.

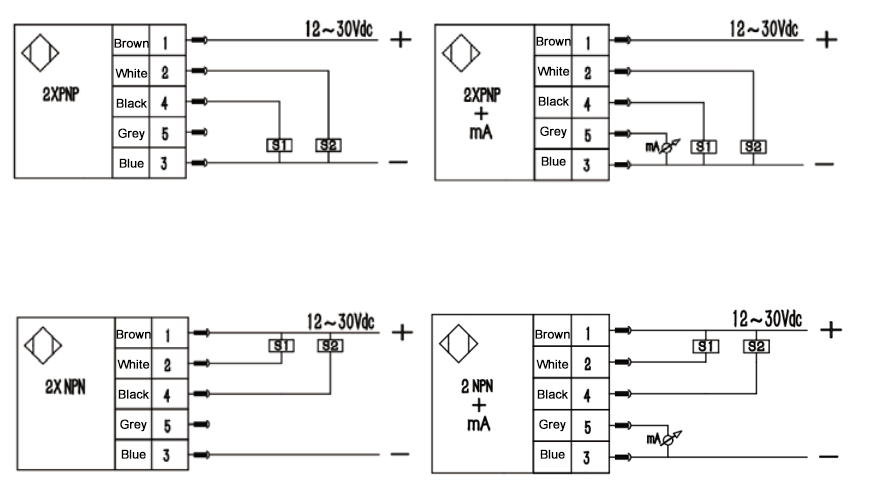

| Иголка | Кабели | Сигнал |
| 1 | Коричневый | Источник питания |
| 2 | Белый | Переключатель 2 |
| 3 | Синий | Земля |
| 4 | Черный | Переключатель 1 |
| 5 | Серый | мА/Импульс P |

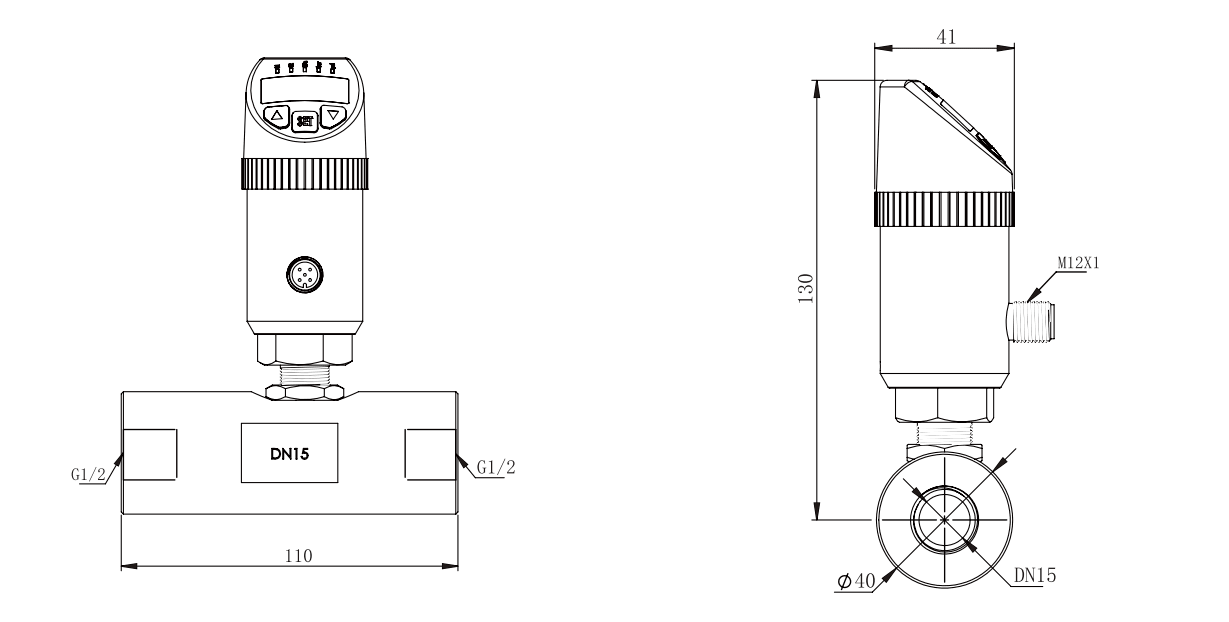

| Калибр прибора DN (мм) |
Наружная резьба L (мм) |
Внутренняя резьба L (мм) |
H(мм) | G (Официальная ветка) |
G (Внутренняя резьба) |
|||||||||||||||||||||||||||
| Импульсный тип | Взрывозащищенный импульсный тип | Тип выхода 4-20 мА | Умный дисплей | |||||||||||||||||||||||||||||
| 4 | 225 | 80 | 106 | 118 | 106 | 210 | G1/2 | G1/4 | ||||||||||||||||||||||||
| 6 | 225 | 80 | 107 | 119 | 107 | 210 | G1/2 | G1/4 | ||||||||||||||||||||||||
| 10 | 345 | 80 | 109 | 121 | 109 | 210 | G1/2 | G3/8 | ||||||||||||||||||||||||
| 12 | 65 | 80 | 110 | 122 | 110 | 212 | G3/4 | G1/2 | ||||||||||||||||||||||||
| 15 | 75 | 110 | 112 | 124 | 112 | 215 | G1 | G1/2 | ||||||||||||||||||||||||
| 20 | 85 | 115 | 115 | 127 | 115 | 220 | G1 | G3/4 | ||||||||||||||||||||||||
| 25 | 100 | 140 | 117 | 129 | 117 | 225 | G1-1/4 | G1 | ||||||||||||||||||||||||
| 32 | 120 | 168 | 120 | 132 | 120 | 245 | G1-1/2 | G1-1/4 | ||||||||||||||||||||||||
| 40 | 140 | 180 | 124 | 136 | 124 | 250 | G2 | G1-1/2 | ||||||||||||||||||||||||
| 50 | 150 | 200 | 129 | 141 | 129 | 255 | G2-1/2 | G2 | ||||||||||||||||||||||||
| Примечание: вышеуказанный датчик расхода DN4–DN10 включает в себя стандартный для завода размер прямого участка трубы, а датчик расхода диаметром DN15–DN50 не включает в себя размер прямого участка трубы. | ||||||||||||||||||||||||||||||||
| Диаметр инструмента (мм) |
L (мм) |
D (мм) |
К (мм) | H(мм) | d (мм) |
n (Количество отверстий) |

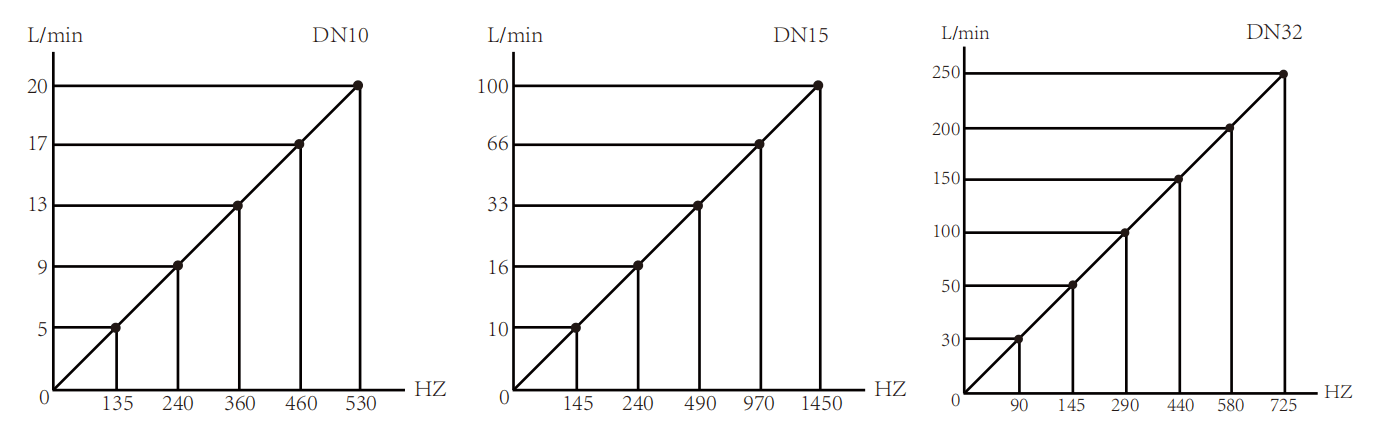

Стандартное сопротивление давлению | |||||||||||||||||||||||||
| Импульсный тип | Взрывозащищенный импульсный тип | Тип выхода 4-20 мА | Умный дисплей | |||||||||||||||||||||||||||||
| 15 | 75 | 95 | 65 | 175 | 180 | 180 | 245 | 14 | 4 | 1,6 МPа |
||||||||||||||||||||||
| 20 | 85 | 105 | 75 | 185 | 190 | 190 | 255 | 14 | 4 | |||||||||||||||||||||||
| 25 | 100 | 115 | 85 | 200 | 195 | 195 | 260 | 14 | 4 | |||||||||||||||||||||||
| 32 | 120 | 140 | 100 | 210 | 215 | 215 | 275 | 18 | 4 | |||||||||||||||||||||||
| 40 | 140 | 150 | 110 | 195 | 220 | 220 | 285 | 18 | 4 | |||||||||||||||||||||||
| 50 | 150 | 165 | 125 | 230 | 235 | 235 | 295 | 18 | 4 | |||||||||||||||||||||||
| 65 | 175 | 185 | 145 | 255 | 260 | 260 | 325 | 18 | 8 | |||||||||||||||||||||||
| 80 | 200 | 200 | 160 | 260 | 265 | 265 | 330 | 18 | 8 | |||||||||||||||||||||||
| 100 | 220 | 220 | 180 | 285 | 285 | 285 | 350 | 18 | 8 | |||||||||||||||||||||||
| 125 | 250 | 250 | 210 | 310 | 315 | 315 | 380 | 18 | 8 | |||||||||||||||||||||||
| 150 | 300 | 285 | 240 | 345 | 345 | 345 | 410 | 22 | 8 | |||||||||||||||||||||||
| 200 | 360 | 340 | 295 | 395 | 400 | 400 | 465 | 22 | 12 | |||||||||||||||||||||||
| Диаметр инструмента (мм) |
L(мм) | D1 (мм) | А (мм) | В (мм) | ||||||||||||||||||||||||||||
| 4 | 50 | 50,5 | 46 | 40,5 | ||||||||||||||||||||||||||||
| 6 | 50 | 50,5 | 46 | 40,5 | ||||||||||||||||||||||||||||
| 8 | 50 | 50,5 | 46 | 40,5 | ||||||||||||||||||||||||||||
| 10 | 50 | 50,5 | 46 | 40,5 | ||||||||||||||||||||||||||||
| 12 | 50 | 50,5 | 46 | 40,5 | ||||||||||||||||||||||||||||
| 15 | 75 | 50,5 | 46 | 40,5 | ||||||||||||||||||||||||||||
| 20 | 85 | 50,5 | 46 | 40,5 | ||||||||||||||||||||||||||||
| 25 | 100 | 50,5 | 46 | 40,5 | ||||||||||||||||||||||||||||
| 32 | 120 | 50,5 | 46 | 40,5 | ||||||||||||||||||||||||||||
| 40 | 140 | 64 | 59 | 53,5 | ||||||||||||||||||||||||||||
| 50 | 150 | 78 | 73,5 | 68 | ||||||||||||||||||||||||||||
| 65 | 175 | 91 | 86 | 80,5 | ||||||||||||||||||||||||||||
| 80 | 200 | 106 | 110.5 | 94 | ||||||||||||||||||||||||||||
| 100 | 220 | 119 | 113 | 106 | ||||||||||||||||||||||||||||
| Номинальный диаметр DN (мм) |
Диапазон расхода (м3/H) | Номинальное давление PN (МПа) |
Максимальная потеря давления (МPа) |
|||||||||||||||||||||||||||||
| Нижний предел | Верхний предел | Нижний предел | Верхний предел | Нижний предел | Верхний предел | |||||||||||||||||||||||||||
| 2 | 0,03 | 0,16 | Сопротивление давлению резьбы: 6,3 Сопротивление давлению фланца: 1,6 Пожалуйста, укажите особое сопротивление давлению |
0,15 | ||||||||||||||||||||||||||||
| 4 | 0,04 | 0,25 | 0,12 | |||||||||||||||||||||||||||||
| 6 | 0.1 | 0,6 | 0,08 | |||||||||||||||||||||||||||||
| 10 | 0,2 | 1.2 | 0,05 | |||||||||||||||||||||||||||||
| 12 | 0,12 | 2.4 | 0,05 | |||||||||||||||||||||||||||||
| 15 | 0,6 | 4 | 0,6 | 6 | 0,035 | |||||||||||||||||||||||||||
| 20 | 0,8 | 8 | ||||||||||||||||||||||||||||||
| 25 | 1.6 | 10 | 1 | 10 | ||||||||||||||||||||||||||||
| 32 | 1.5 | 15 | ||||||||||||||||||||||||||||||
| 40 | 3 | 20 | 3 | 20 | 2 | 20 | 0,025 | |||||||||||||||||||||||||
| 50 | 6 | 40 | 6 | 40 | 4 | 40 | ||||||||||||||||||||||||||
| 65 | 8 | 80 | ||||||||||||||||||||||||||||||
| 80 | 16 | 100 | 16 | 100 | 10 | 100 | ||||||||||||||||||||||||||
| 100 | 25 | 160 | 25 | 160 | 20 | 222 | ||||||||||||||||||||||||||
| 125 | 25 | 250 | ||||||||||||||||||||||||||||||
| 150 | 60 | 400 | 50 | 300 | 40 | 400 | ||||||||||||||||||||||||||
| 200 | 100 | 600 | 80 | 800 | ||||||||||||||||||||||||||||
| 250 | 160 | 1000 | 120 | 1200 | ||||||||||||||||||||||||||||
| 300 | 260 | 1600 | 180 | 1800 | ||||||||||||||||||||||||||||

| SN5C - | 025 | D | P | 2 | К | 1 | Q | Подробное описание | ||||||||||||||||||||||||
| SN5C - | Электронный турбинный датчик расхода серии SN5C | |||||||||||||||||||||||||||||||
| 025 | Варианты размеров, 025 обозначает трубу DN25 (согласно чертежам размеров). Проконсультируйтесь с инженером по продажам относительно специального диаметра трубы.) |
|||||||||||||||||||||||||||||||
| D | Питание: 24 В | |||||||||||||||||||||||||||||||
| P | выход PNP | |||||||||||||||||||||||||||||||
| N | NPN-выход | |||||||||||||||||||||||||||||||
| 1 | Два переключателя | |||||||||||||||||||||||||||||||
| 2 | Два коммутационных + аналоговых выхода 4-20 мА | |||||||||||||||||||||||||||||||
| 3 | Два коммутационных + импульсных выхода | |||||||||||||||||||||||||||||||
| К | Монтаж с внутренней резьбой | |||||||||||||||||||||||||||||||
| H | Монтаж с наружной резьбой | |||||||||||||||||||||||||||||||
| D | Фланцевое соединение | |||||||||||||||||||||||||||||||
| G | Санитарно-техническое зажимное соединение | |||||||||||||||||||||||||||||||
| 1 | Давление: 16 бар | |||||||||||||||||||||||||||||||
| 2 | Устойчивость к давлению: 25 бар | |||||||||||||||||||||||||||||||
| 3 | Давление: 63 бар | |||||||||||||||||||||||||||||||
| P | Индивидуальное сопротивление давлению, например 400 бар: P400 | |||||||||||||||||||||||||||||||
| Q | Разъем М12*1 | |||||||||||||||||||||||||||||||
| * В стандартную комплектацию входят электрические аксессуары с разъёмом M12 типа ZL05-PU02FG. * При заказе, пожалуйста, укажите направление потока, тип измеряемой среды, диаметр трубы и желаемый диапазон измерения. Это позволит нам провести точную проверку на заводе. * Для вязких сред укажите вязкость, температуру и тип среды, а также диапазон расхода . |
||||||||||||||||||||||||||||||||
