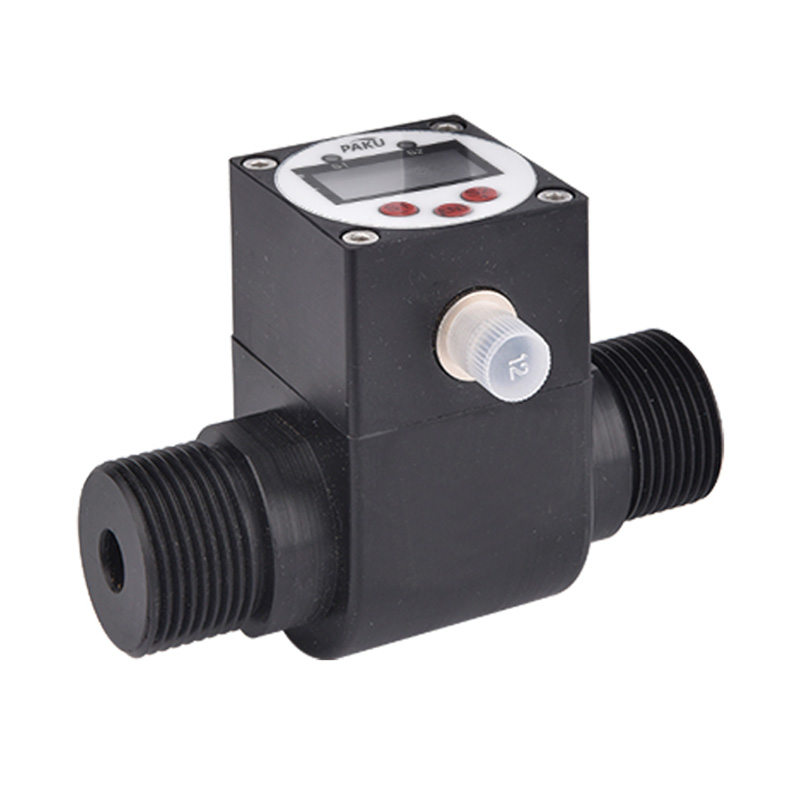

Интеллектуальный датчик расхода с рабочим колесом - SN51D

Product introduction

Датчик расхода серии SN51D и интеллектуальный переключатель расхода представляют собой компактный датчик расхода, отличающийся небольшими размерами, простотой настройки и другими преимуществами. Встроенная интеллектуальная схема позволяет произвольно устанавливать верхний и нижний пределы значения сигнализации, удаленно контролировать условия расхода в режиме реального времени, произвольно настраивать все параметры на месте, а также произвольно программировать интеллектуальную схему датчика для измерения среды, проходящей через рабочее колесо. Импульсный выход типа Холла, открытый коллектор PNP/NPN, высокая способность привода
-Высокая химическая стойкость
-Класс защиты IP65, подходит для суровых полевых условий
-Вставной тип для простой установки
-Хорошая стабильность и противопомеховая способность
-Хорошая надежность, не требует обслуживания

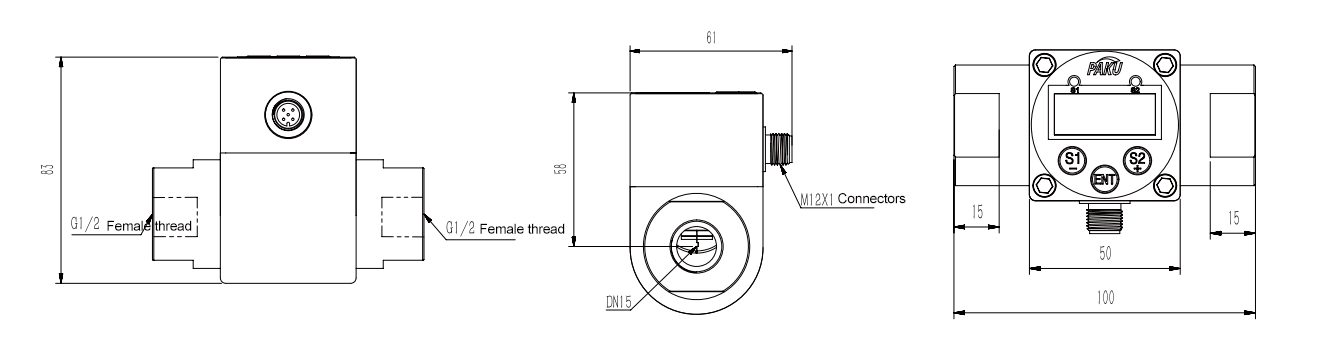

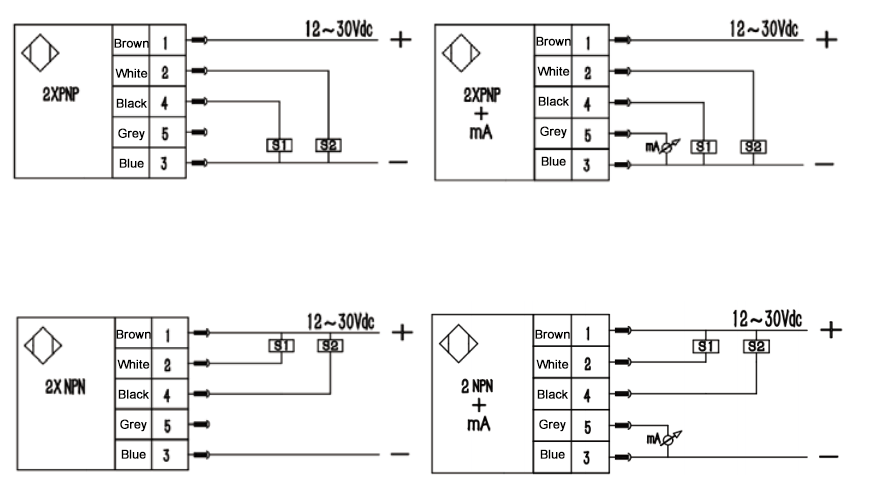

Таблица параметров Технические индикаторы Схема подключения Схема панели Чертеж с указанием размеров Таблица выбора
Номинальный диаметр
DN (мм)
Диапазон расхода (м3/ч) G
Внешняя резьба
G
Внешняя резьба
нижний предел предел нижний предел предел нижний предел предел
10         0,2 1.2 Г3/8 Г1/2
15     0,6 4 0,6 6 Г1/2 Г1
20         0,8 8 Г3/4 Г1
25     1.6 10 1 10 Г1 Г1-1/4
32         1.5 15 Г3/8 Г1-1/2
Диапазон расхода 0,15~6 м/с
Диапазон диаметров труб Ду10-Ду32
Напряжение питания 5~24 В постоянного тока
Точность повторяемости/точность линейности Повторить ±0,5% Считать на дисплее 1,5%
Температура Давление Корпус из ПП 12,5 бар при 25℃ 1,7 бар при 90℃
Корпус из ПВДФ 14,0 бар при 25℃ 1,7 бар при 100℃
Корпус из ПВДФ 14,0 бар при 25℃ 1,7 бар при 100℃
Компоненты перегрузки по току Корпус датчика ПОМ/Алюминий/Нержавеющая сталь/ПП/ПВХ/ПВДФ
Уплотнительное кольцо FPM/EPDM
рабочие колеса ПВДФ
Подшипники/Валы Высокотемпературное окисление медиаторов ZrO2 (керамика)

[gallery ids="3099"]

SN51D- П А... А А   Подробное описание
SN51D-               Датчик расхода рабочего колеса серии SN51D
  А             Диаметр трубы: DN10
  Б             Диаметр трубы: Ду15
  С             Диаметр трубы: DN20
  Д             Диаметр трубы: Ду25
  Э             Диаметр трубы: DN32
  ДН. . .             При заказе указывайте диаметр трубы.
    П           выход PNP
    Н           NPN-выход
              Соединение с внутренней резьбой
              Внешнее резьбовое соединение
        А       Материал рабочего колеса: ПВДФ
              Материал корпуса: ПОМ
              Материал корпуса: алюминий
              Материал корпуса: ПВХ
              Материал корпуса: нержавеющая сталь
              Материал корпуса: PDF
            А   Вал: ZrO2
              Два коммутационных выхода
              Два коммутационных + аналоговых выхода 4-20 мА
              Два коммутационных и импульсных выхода
* Таблица выбора предназначена только для выбора параметров и будет отправлена с соответствующим кодом параметра.
