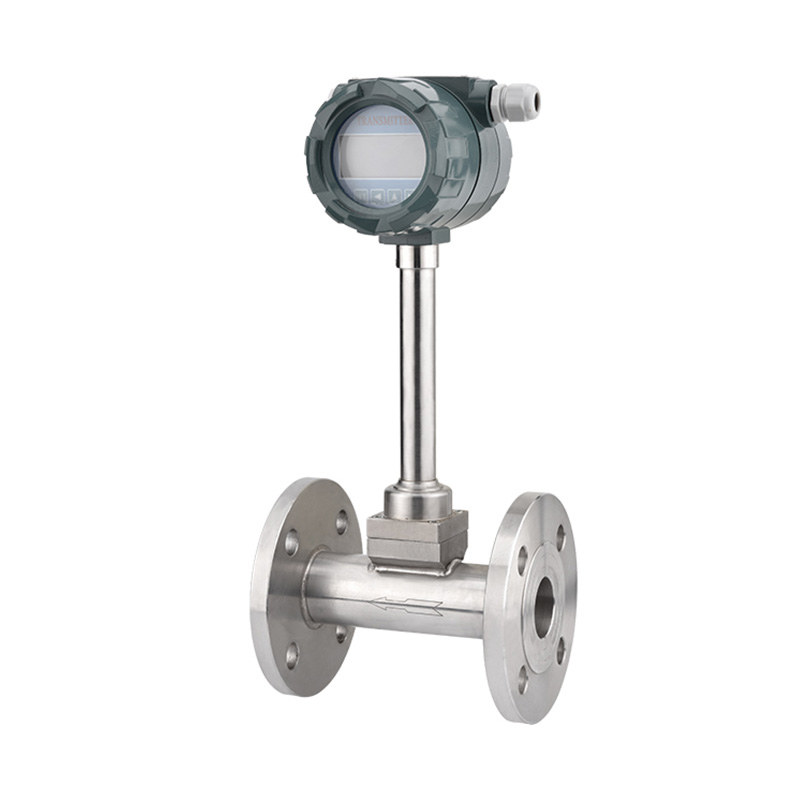

Получите купоныВихревой расходомер серии SN53 представляет собой расходомер скоростного типа, изготовленный в соответствии с теорией вихревых потоков Кармена, в котором в качестве детектирующего элемента используется принцип естественной вибрации жидкости и пьезоэлектрический кристалл или дифференциальный конденсатор.
В продукте используется уникальная дифференциальная технология с изоляцией, экранированием, фильтрацией и другими мерами, позволяющими преодолеть такие проблемы, как низкая сейсмостойкость, шум, нарушение данных слабых сигналов и другие, характерные для аналогичных продуктов, а также используется уникальная технология герметизации датчика и защитные меры, обеспечивающие надежность продукта.
Продукт имеет базовый тип, компенсацию температуры и давления двух типов измерения, базовый тип измерения сигнала расхода в одном состоянии, компенсацию температуры и давления интегрированного типа может одновременно измерять температуру, давление, сигнал расхода, после компенсации выдает стандартный объемный расход или массовый расход. Существует два типа конструкции: трубопроводный и вставной. Он может отображаться на месте или передаваться на большое расстояние, а также может быть подключен к компьютеру для централизованного управления. Каждый тип имеет высокую температуру, высокое давление, взрывозащиту и другие характеристики, а также разделенную и цельную конструкцию для адаптации к различным измеряемым средам и условиям установки.
Этот продукт имеет широкий диапазон и ряд преимуществ, таких как высокая точность, простота установки и обслуживания, а также широкая адаптируемость к среде. Он может широко использоваться в нефтяной, химической, металлургической, машиностроительной, пищевой, бумажной, медицинской промышленности, а также в городском трубопроводном отоплении, водоснабжении, газоснабжении и других отраслях в различных низковязких жидкостях, газах, паре и других однофазных жидкостях, для измерения технологических параметров и управления энергосбережением.
| Калибр | Ду15 - Ду300 | ||||||||||||||||||||||||||
| Измерение жидкостей | Насыщенный пар, перегретый пар, жидкость, газ | ||||||||||||||||||||||||||
| Точность | ±1,0, 1,5 (плагин 2,5) | ||||||||||||||||||||||||||
| Повторяемость измерений | 0,3 (Р) | ||||||||||||||||||||||||||
| Номинальное давление | 1,6 МПа, 2,5 МПа, 4,0 МПа и выше | ||||||||||||||||||||||||||
| Температура жидкости | -40~250°C (обычный тип), 100~350°C (высокотемпературный тип) | ||||||||||||||||||||||||||
| Выходной сигнал | 3-проводной импульсный выход или 2-проводной стандартный ток 4-20 мА | ||||||||||||||||||||||||||
| Источник питания | +24 В постоянного тока | ||||||||||||||||||||||||||
| Рабочая среда | Температура -25~60°C | ||||||||||||||||||||||||||
| Влажность | ≤90 ОВ | ||||||||||||||||||||||||||

Нелинейный вихревой генератор (резистивная жидкость) в жидкости, затем из вихря.
Две стороны вихревого генератора попеременно создают два ряда регулярных вихрей, которые называются вихревой дорожкой Кармана, как показано на рисунке (I).
Этот тип вихря называется вихревой дорожкой Кармана, как показано на рисунке (I).

Вихревые колонны расположены асимметрично по потоку от вихрегенератора. Пусть частота возникновения вихря
равна f, средняя скорость измеряемой среды равна V, вихрегенератор встречается с поверхностью потока,
ширина вихрегенератора равна d, диаметр корпуса стола равен D, согласно принципу вихревой дорожки Кармана, имеет место следующее соотношение:
f=StV/d.
Уравнение (1)
, где: f – сторона генератора Камена; частота генерируемого вихря;
St – число Штрохаля (безразмерная величина);
V – средняя скорость потока жидкости;
d – ширина вихрегенератора.
Видно, что, измеряя частоту отрыва вихрей Камена, можно рассчитать мгновенный расход.
Мгновенный расход можно рассчитать, измеряя частоту отрыва вихревых дорожек Камена. Число Штрохаля (St) является безразмерной неизвестной величиной, и на рис. (ii) показана
зависимость между числом Штрохаля (St) и числом Рейнольдса (Re).

Видно, что мгновенный расход можно рассчитать, измерив частоту отрыва вихрей Камена.
Мгновенный расход можно рассчитать, измерив частоту отрыва вихрей Камена. Число Штрохаля (St) является неизвестным без множителей, и на рисунке (II) показана зависимость числа Штрохаля (St) от числа Рейнольдса
(Re)
. N = количество импульсов, Q = объёмный расход (м³).
| Калибр прибора (мм) |
Жидкости | Газы | |||||||||||||||||||||||||
| Диапазон измерений (м³/H) |
Диапазон выходных частот (HZ) |
малый сигнал | Диапазон измерений (м³/H) |
Диапазон выходных частот (HZ) | Малый сигнал | ||||||||||||||||||||||
| 15 | 0,4 ~4 | 40 ~400 | 15 | 5.0-15 | 280 ~ 1200 | 100 | |||||||||||||||||||||
| 20 | 0,8 ~8 | 33 ~330 | 10 | 6 ~ 30 | 230 ~ 1100 | 80 | |||||||||||||||||||||
| 25 | 1.2~12 | 25 ~250 | 8 | 10,0~55 | 200 ~ 1200 | 70 | |||||||||||||||||||||
| 32 | 2.0 ~20 | 20 ~200 | 6 | 12 ~ 120 | 120 ~ 1200 | 60 | |||||||||||||||||||||
| 40 | 3,0~30 | 15 ~ 150 | 6 | от 20 до 200 | 100 ~ 1000 | 50 | |||||||||||||||||||||
| 50 | 5.0~50 | 13 ~ 130 | 5 | от 30 до 300 | 80 ~800 | 40 | |||||||||||||||||||||
| 65 | 8.0 ~80 | 9,7 ~ 97 | 4 | 50~500 | 60 ~600 | 30 | |||||||||||||||||||||
| 80 | 12~120 | 7.7 ~77 | 3 | 80-800 | 50 ~500 | 25 | |||||||||||||||||||||
| 100 | от 20 до 200 | 6.7 ~67 | 2 | 120 ~ 1200 | 40 ~400 | 20 | |||||||||||||||||||||
| 125 | 30 ~300 | 5.0 ~50 | 2 | 200 ~2000 | 35 ~350 | 20 | |||||||||||||||||||||
| 150 | от 40 до 400 | 3,8 ~38 | 1 | 300-3000 | 30 ~300 | 15 | |||||||||||||||||||||
| 200 | 75-750 | 3.0 ~30 | 1 | 500~5000 | от 20 до 200 | 10 | |||||||||||||||||||||
| 250 | 110~1100 | 2,3–23 | 1 | 800~8000 | 16~160 | 5 | |||||||||||||||||||||
| 300 | 160~1600 | 2.0~20 | 1 | 1100~11000 | 13~130 | 5 | |||||||||||||||||||||
| Номинальный диаметр (мм) |
Тип фланцевого соединения | ||||||||||||||||||||||||||
| Длина метра L (мм) |
Высота счетчика H (мм) |
Внешний диаметр фланца D (мм) |
Толщина фланца C (мм) |
Расстояние между болтовыми отверстиями K(мм) |
Диаметр отверстия под болт (мм) |
Болт Количество отверстий |
Спецификация болта | Технические характеристики трубопроводов | |||||||||||||||||||
| 25 | 160 | 352 | 115 | 16 | 85 | 14 | 4 | М 12 | Ф32*3,5 | ||||||||||||||||||
| 32 | 160 | 352 | 140 | 18 | 100 | 18 | 4 | М 16 | Ф39*4,5 | ||||||||||||||||||
| 40 | 180 | 345 | 150 | 18 | 110 | 18 | 4 | М 16 | Φ48*4 | ||||||||||||||||||
| 50 | 180 | 350 | 165 | 19 | 125 | 18 | 4 | М 16 | Ф59*4,5 | ||||||||||||||||||
| 65 | 180 | 358 | 185 | 20 | 145 | 18 | 4 | М 16 | Φ74*4,5 | ||||||||||||||||||
| 80 | 180 | 365 | 200 | 20 | 160 | 18 | 8 | М 16 | Φ89*4.5 | ||||||||||||||||||
| 100 | 200 | 375 | 220 | 22 | 180 | 18 | 8 | М 16 | Φ 109*4,5 | ||||||||||||||||||
| 125 | 200 | 390 | 250 | 22 | 210 | 18 | 8 | М 16 | Φ 134*4,5 | ||||||||||||||||||
| 150 | 200 | 405 | 285 | 24 | 240 | 22 | 8 | М 16 | Φ 159*4,5 | ||||||||||||||||||
| 200 | 200 | 430 | 340 | 26 | 295 | 22 | 12 | М 16 | Φ219*9 | ||||||||||||||||||
| 250 | 250 | 455 | 405 | 28 | 355 | 26 | 12 | М24 | Φ273*11 | ||||||||||||||||||
| 300 | 460 | 28 | 410 | 26 | 12 | М24 | Φ325*12 | ||||||||||||||||||||
| * Турбинный расходомер с фланцевым соединением не комплектуется фланцем трубы и болтами, их необходимо приобретать отдельно. | |||||||||||||||||||||||||||
| Номинальный диаметр (мм) |
Тип фланцевого зажима | ||||||||||||||||||||||||||
| Длина метра L (мм) |
Длина установки L (мм) |
Высота счетчика H (мм) |
Наружный диаметр торца D(мм) |
Технические характеристики трубопроводов | |||||||||||||||||||||||
| 15 | 70 | 106 | 381 | 55 | Ф18*1,5 | ||||||||||||||||||||||
| 20 | 70 | 106 | 381 | 55 | Φ25*2,5 | ||||||||||||||||||||||
| 25 | 70 | 106 | 381 | 55 | Ф32*3,5 | ||||||||||||||||||||||
| 32 | 70 | 106 | 381 | 55 | Ф39*3,5 | ||||||||||||||||||||||
| 40 | 85 | 121 | 381 | 80 | Φ49*4,5 | ||||||||||||||||||||||
| 50 | 85 | 121 | 391 | 90 | Ф59*4,5 | ||||||||||||||||||||||
| 65 | 85 | 121 | 405 | 105 | Φ74*4,5 | ||||||||||||||||||||||
| 80 | 85 | 116 | 420 | 120 | Φ89*4.5 | ||||||||||||||||||||||
| 100 | 85 | 118 | 440 | 140 | Φ109*4,5 | ||||||||||||||||||||||
| 125 | 90 | 124 | 465 | 168 | Φ134*4,5 | ||||||||||||||||||||||
| 150 | 102 | 135 | 492 | 192 | Φ159*4,5 | ||||||||||||||||||||||
| 200 | 102 | 150 | 548 | 248 | Φ219*9 | ||||||||||||||||||||||
| 250 | 115 | 166 | 605 | 300 | Φ273*11 | ||||||||||||||||||||||
| 300 | 130 | 185 | 651 | 350 | Φ325*12 | ||||||||||||||||||||||
| * Указанные выше параметры применимы к вихревому расходомеру с фланцевым присоединением и классом сопротивления давлению 1,6 МПа. | |||||||||||||||||||||||||||
| SN53- | 1 | А | 025 | С | 2 | 2Б | 2 | 0 | А | 1 | Д | Подробное описание | |||||||||||||||
| SN53- | Вихревой датчик расхода серии SN53 | ||||||||||||||||||||||||||
| Способ подключения | 1 | Тип фланцевого соединения | |||||||||||||||||||||||||
| 2 | Тип зажима | ||||||||||||||||||||||||||
| 3 | Тип вставки | ||||||||||||||||||||||||||
| 4 | Тип зажима | ||||||||||||||||||||||||||
| Середина | А | Жидкость | |||||||||||||||||||||||||
| Б | Общий газ | ||||||||||||||||||||||||||
| С | Насыщенный пар (рекомендуется компенсация температуры и давления) | ||||||||||||||||||||||||||
| Д | Перегретый пар (рекомендуется компенсация температуры и давления) | ||||||||||||||||||||||||||
| Проезжая часть | 025 | Для вариантов калибра 025 обозначает трубу DN25 (для специальных труб (пожалуйста, проконсультируйтесь с инженером по продажам относительно специальных диаметров) |
|||||||||||||||||||||||||
| Компрессионный | Б | 1,6 МПа | |||||||||||||||||||||||||
| С | 2,5 МПа | ||||||||||||||||||||||||||
| Д | 4,0 МПа | ||||||||||||||||||||||||||
| Ф | Другие | ||||||||||||||||||||||||||
| Рабочая температура | 1 | Обычный тип: -20-100℃ | |||||||||||||||||||||||||
| 2 | Тип средней температуры: 100-250℃ | ||||||||||||||||||||||||||
| 3 | Высокотемпературный тип: 250-350 ℃ | ||||||||||||||||||||||||||
| Материал корпуса | 1 | Нержавеющая сталь 304 | |||||||||||||||||||||||||
| 2 | Нержавеющая сталь 316L | ||||||||||||||||||||||||||
| Материал фланца | А | Углеродистая сталь | |||||||||||||||||||||||||
| Б | Нержавеющая сталь 304 | ||||||||||||||||||||||||||
| С | Нержавеющая сталь 316L | ||||||||||||||||||||||||||
| Выходной сигнал | 1 | Локальный дисплей, выход импульсного сигнала | |||||||||||||||||||||||||
| 2 | Локальный дисплей, аналоговый выход 4-20 мА | ||||||||||||||||||||||||||
| 3 | Нет локального дисплея, выход импульсного сигнала | ||||||||||||||||||||||||||
| 4 | Нет локального дисплея, аналоговый выход 4-20 мА | ||||||||||||||||||||||||||
| Метод связи | 0... | 0: Нет связи 1: Связь RS485 2: Связь HART |
|||||||||||||||||||||||||
| Тип преобразователя | А | Интегральный тип | |||||||||||||||||||||||||
| Б | Раздельный тип: отдельный корпус счетчика | ||||||||||||||||||||||||||
| С | Раздельный тип: сумматор расхода без корпуса счетчика | ||||||||||||||||||||||||||
| Д | Цифровой процессор (опционально) | ||||||||||||||||||||||||||
| Требования взрывозащиты | 1... | 1: Нормальный тип 2: Взрывозащищенный тип | |||||||||||||||||||||||||
| Метод подачи питания | Д... | D:24 В A:24 В+питание от аккумулятора C:питание от аккумулятора | |||||||||||||||||||||||||
| Метод компенсации | 1 | Нет | |||||||||||||||||||||||||
| 2 | Температурная компенсация | ||||||||||||||||||||||||||
| 3 | Компенсация давления | ||||||||||||||||||||||||||
| 4 | Одновременная компенсация температуры и давления | ||||||||||||||||||||||||||
| * Таблица выбора предназначена только для выбора параметров и поставляется с соответствующим кодом параметра. | |||||||||||||||||||||||||||
