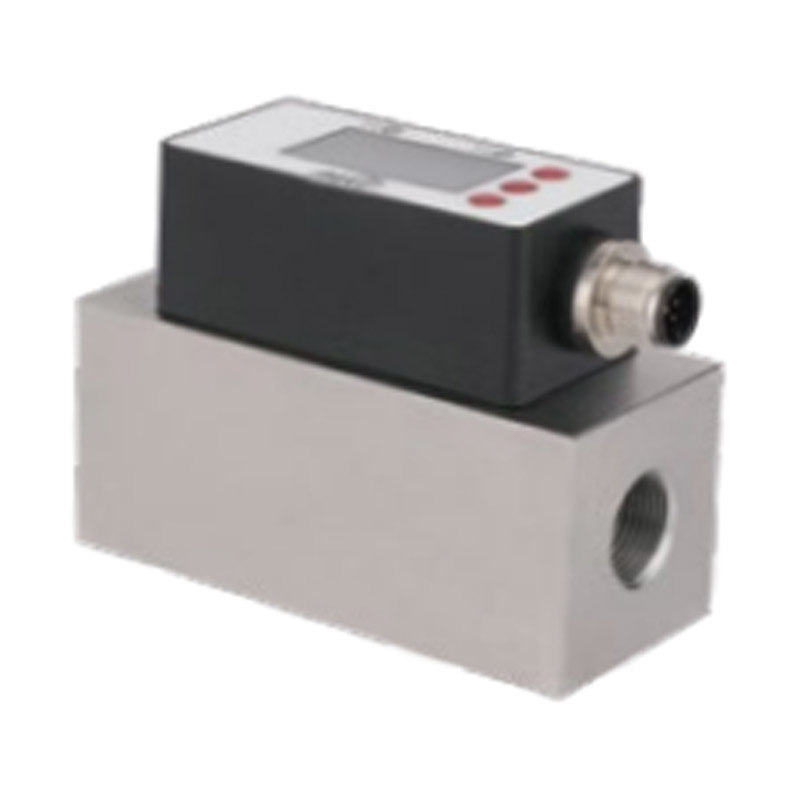

Интегрированный датчик расхода и температуры турбинного типа-SN52B

Представление продукта

Электронный турбинный датчик расхода серии SN52B и интеллектуальный переключатель расхода представляют собой компактный датчик расхода, отличающийся небольшими размерами, простотой настройки и другими преимуществами. Благодаря встроенной интеллектуальной схеме вы можете произвольно устанавливать верхний и нижний пределы значения сигнализации расхода, удаленно контролировать условия расхода в режиме реального времени, произвольно настраивать все параметры на месте, а также измерять среду с помощью турбины, проходящей через датчик, с помощью интеллектуальной схемы, обрабатываемой произвольным программированием.
-Степень защиты: 1P65
Подходит для измерения сред с низкой вязкостью, таких как вода, дизельное топливо, бензин.
-В традиционном турбинном расходомере на основе добавления верхнего и нижнего пределов функции сигнализации.

Диапазон расхода Схема подключения Таблица размеров (модель A) Таблица размеров (модель B) Таблица выбора
Номинальный диаметр
DN (мм)
Диапазон расхода (м3/H) G
Внутренняя резьба
нижний предел предел нижний предел предел нижний предел предел
        0,04  0,25  Г1/4
        0.1  0,6  Г1/4
10          0,2  1.2  Г3/8
15      0,6  0,6  Г1/2
20          0,8  Г3/4
25      1.6  10  10  Г1
32          1.5  15  G1- 1/4
40  20  20  20  Г1-1/2
50  40  40  40  Г2

Иголка Кабель Сигнал
1 Белый Поток мА
2 Коричневый Блок питания +
3 Зеленый Температура мА
4 Желтый Количество переключаемых температур T1
5 Серый
6 Розовый
7 Синий Источник питания -
8 Красный Количество переключений F1

SN52B- А P А B Т Подробное описание
SN52B-           Датчики расхода и температуры турбин серии SN52B
  А         Модель А (голова поворачивается)
  B         Модель B (неповоротная головка)
    P       выход PNP
    N       NPN-выход
      А     Диаметр трубы: Ду15
      B     Диаметр трубы: DN20
      С     Диаметр трубы: Ду25
      DN     При заказе указывайте конкретный диаметр трубы.
          2 аналоговых выхода 4-20МА (температура, расход)
          2 аналоговых выхода 1-5 В (температура, расход)
        RS   Переключаемая величина: температура, расход, каждая переключаемая величина,
связь RS485
          Т Диапазон температур по умолчанию: 0–100 °C
          Т… Индивидуальный диапазон температур
* Таблица выбора предназначена только для выбора параметров и поставляется с соответствующим кодом параметра.
