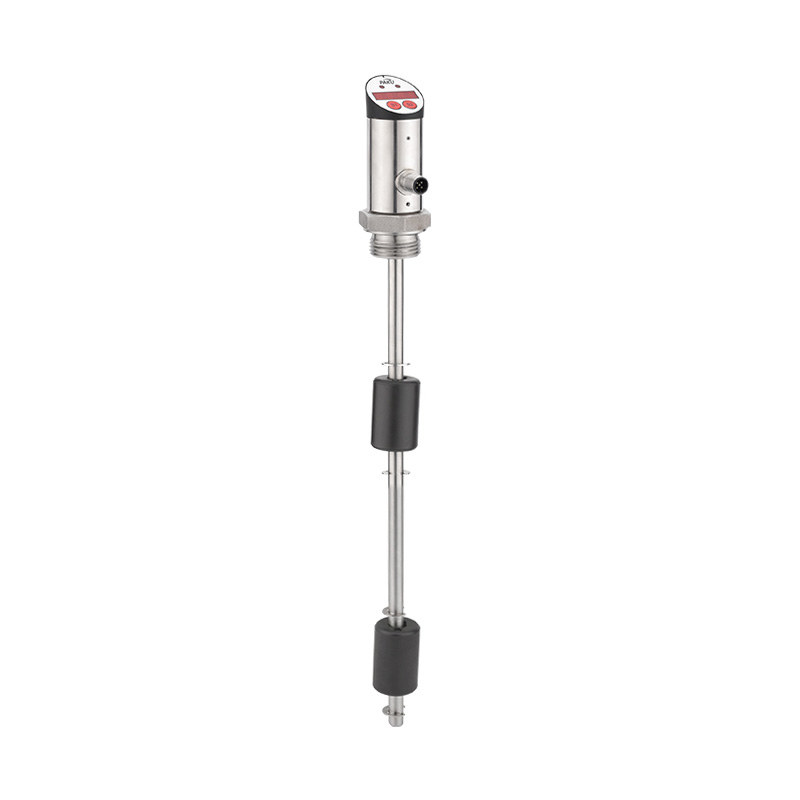

Электронный датчик уровня жидкости с дисплеем температуры и встроенным переключателем - LF60D

Product introduction

Серия высокоточных датчиков температуры LF60D. Сигнал, обработанный задней схемой обработки, преобразуется в стандартный промышленный электрический выходной сигнал и отображается на дисплее.
Поплавок находится в закрытой немагнитной трубке из нержавеющей стали, оснащенной трубкой сухого геркона. Поплавок оснащен кольцевым магнитным кольцом. Поплавок перемещается в соответствии с подъемом или опусканием уровня жидкости, тем самым активируя или разблокируя магнитный геркон в трубке из нержавеющей стали, посылая сигнал переключения.

- Полностью металлический корпус.
- Яркий светодиодный цифровой дисплей позволяет использовать эту серию продуктов в различных промышленных условиях.
- Двойная конструкция клавиш и удобное меню упрощают использование продукта.
- Несколько режимов подключения позволяют полностью удовлетворить различные специфические требования к установке.
- Дисплейная головка может поворачиваться на 330°, обеспечивая наилучший угол обзора при различных режимах установки.

Применение Технические характеристики Схема подключения Размер Фигура Таблица выбора

-Пищевая/фармацевтическая
промышленность
-электростанции -окаменение
-целлюлозно-бумажная промышленность
-очистка воды
-котельные

Диапазон измерений: определяется пользователем
Измерительная среда: коррозионно-активная, совместимая с жидкостью 304 из нержавеющей стали
Выдерживаемое напряжение: 50 бар
Плотность среды: ≥0,7 г/см³
Напряжение питания: 12...30 В постоянного тока
Потребление тока без нагрузки: максимум 30 мА, питание 24 В постоянного тока
коммутируемый выход: Тип выхода: PNP, NPN опционально нормально открытый
нормально закрытый можно установить
S1, S2 Выходной ток: <500 мА
Время отклика <10 мс
Точность переключения: ≤ ±0,5% диапазона
Аналоговый выходной ток: ≤ ±0,5% диапазона
Тип выхода: 4... Может быть установлен на
нагрузку 20 мА RA: ≤0,5 кОм
Линейность: ≤ 1,5% диапазона
Защита проводки: обратная фаза, перегрузка, защита от короткого замыкания
Дисплей: Конструкция: красный 4-битный 8 мм светодиод высокой яркости Диапазон отображения: 999... 9999
Точность: ≤ Диапазон ±0,5%
Стабильность (годовой дрейф): ≤ ±0,3% Диапазон
температур:
Температура среды: 0... 100 ℃ (специальный диапазон может быть настроен)
Температура окружающей среды: -20... 80 ℃
Температура хранения: -30... 80 ℃
Материалы:Корпус головки часов: инженерный пластик
Корпус: нержавеющая сталь 304
Деталь со средой в контакте: нержавеющая сталь 304
Поплавок: нержавеющая сталь 304 или материал NBR (можно настроить)
Степень защиты: IP67
Выходной путь: разъем M12X1

LF60D- А П А А С Л1 Ф L2 Н Б спецификация
LF60D-                       Электронный индикатор температуры и уровня жидкости серии LF60D
  А                     2 температурных реле + 1 реле уровня жидкости
  Б                     1 температурный переключатель + 1 аналоговый
выход температуры 4-20 мА
  С                     1 температурный переключатель + 1 аналоговый выход температуры 1-5 В
+ 1 количество переключателей уровня жидкости
  Д                     1 аналоговый выход температуры 4-20 мА + 2 уровня жидкости
  Э                     1 аналоговый выход температуры 1-5 В + 2 уровня жидкости
  Ф                     2 температурных реле + 2 реле уровня жидкости
    П                   выход PNP
    Н                   NPN-выход
      А                 Диапазон 0...100 ℃
      Б..                 Настройте диапазон, например, -0... 120℃, выбор: C0... 120

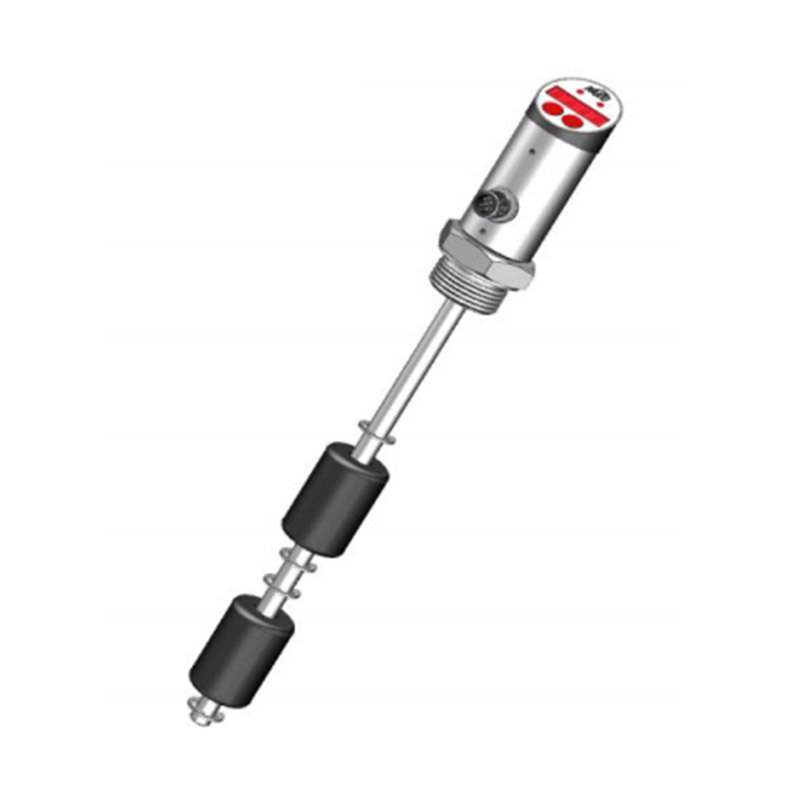

        А               Резьбовое соединение с наружной резьбой

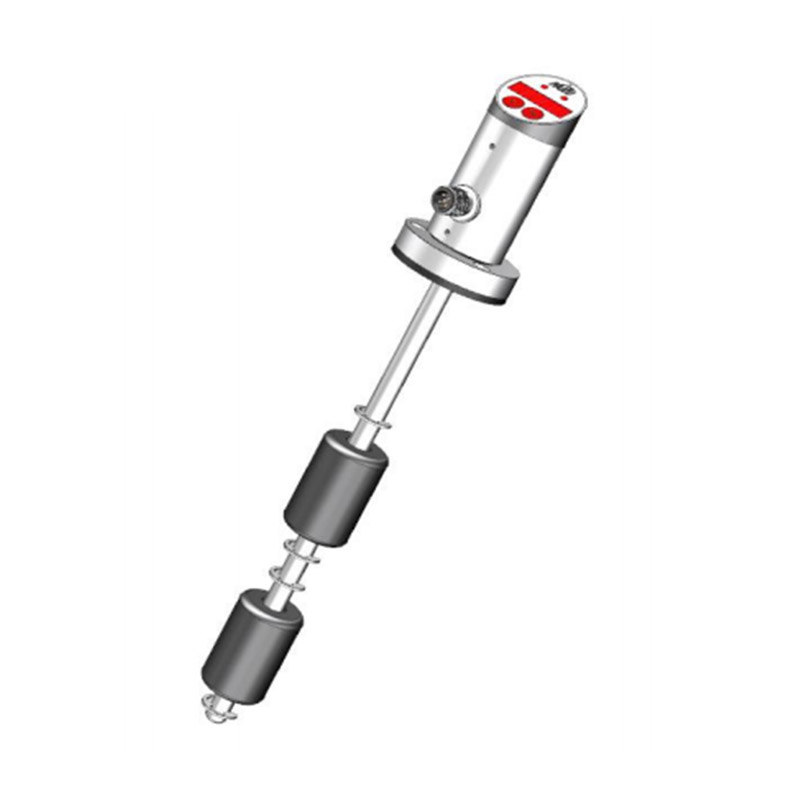

        Б               фланцевое соединение
        С               Санитарное патронное соединение
                      Интерфейсная резьба: G1
                        Пользовательская тема
            С           Разъем M12*1 (стандартный с 2-метровым проводом)
              Л1         Точка срабатывания сигнализации: L1= мм (единица измерения)
                Н       Уровень жидкости обычно открыт для выхода
                Ф       Уровень жидкости обычно закрыт для выхода
                  L2     Точка срабатывания сигнализации: L2= мм (единица измерения)
                    Н   Уровень жидкости обычно открыт для выхода
                    Ф   Уровень жидкости обычно закрыт для выхода
                      Б Материал поплавка: NBR
                      Х Материал поплавка: нержавеющая сталь 304
                      Г Материал поплавка: устойчив к высоким температурам
                      С Специальная настройка (стойкость к коррозии)
* Таблица выбора доступна только для выбора параметров, при этом предоставляется соответствующий код.
