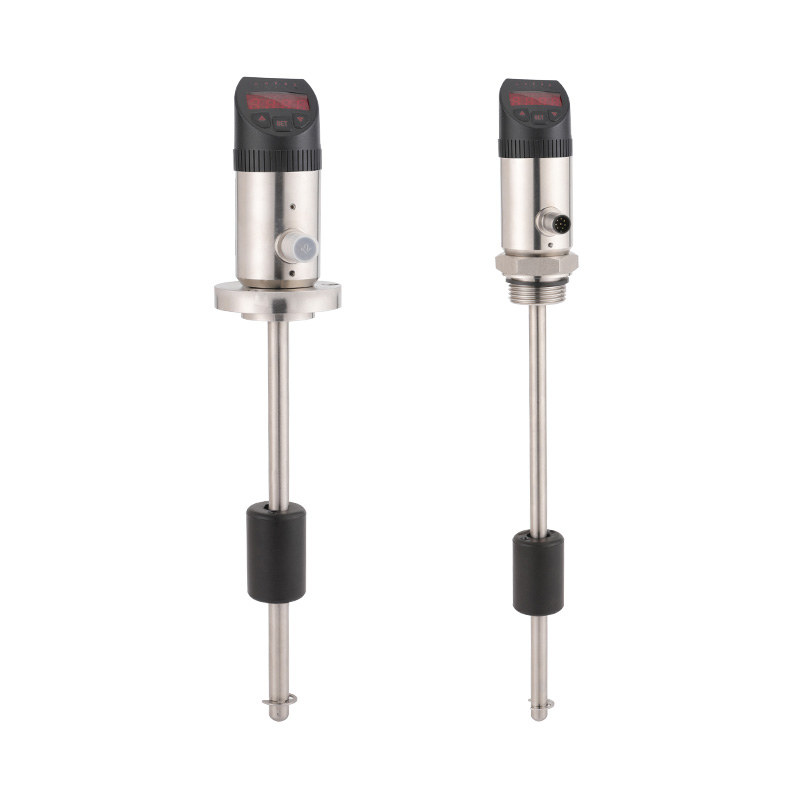

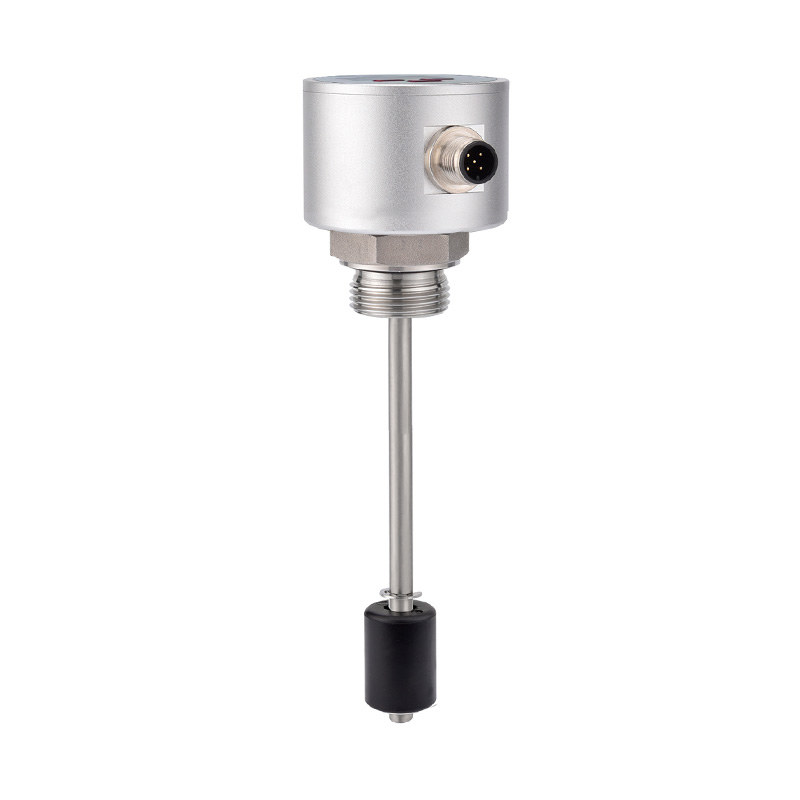

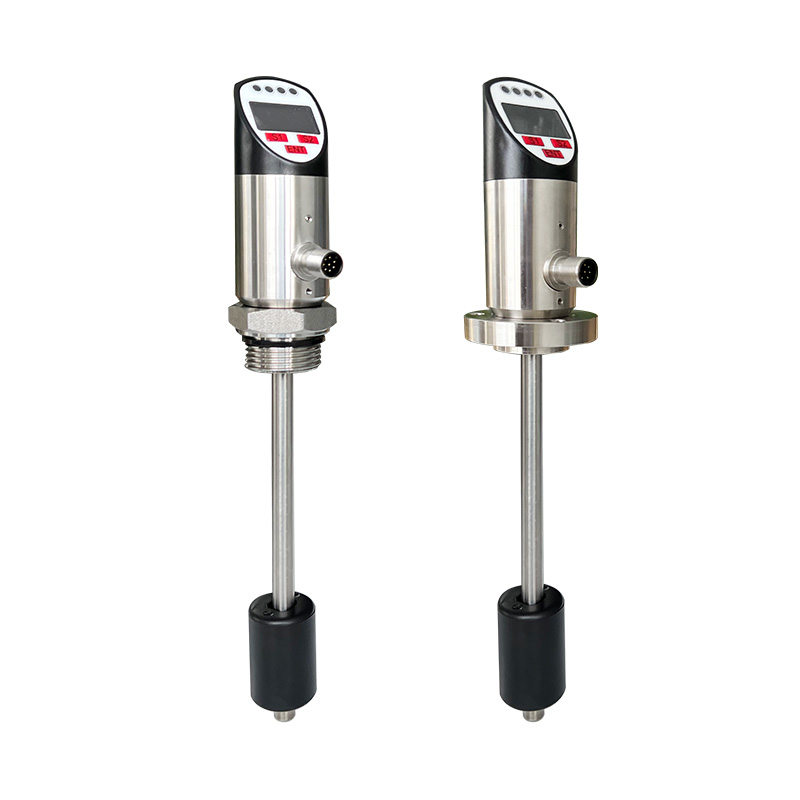

Получите купоныИнтегрированный датчик-переключатель уровня с температурным дисплеем - LF60G(2.19)
Представление продукта
Высокоточный датчик серии LF60G измеряет температуру, а сигнал обрабатывается задней схемой и преобразуется в стандартный промышленный электрический сигнал, который выводится на дисплей.
Под действием плавучести жидкости поплавок движется вверх и вниз по направляющей штанге, непрерывно задействуя магнитные переключатели внутри направляющей штанги. Магнитные переключатели контролируют количество подключенных или отключенных резисторов, преобразуя изменения уровня жидкости в изменения сопротивления. Значение сопротивления обрабатывается задней схемой и преобразуется в стандартный электрический сигнал, который выводится на дисплей.
Цельнометаллический корпус.
Используется светодиодный цифровой дисплей высокой яркости, что позволяет использовать его в различных промышленных условиях.
Конструкция с двумя кнопками и удобное меню упрощают эксплуатацию продукта.
Несколько вариантов подключения полностью удовлетворяют различные специфические потребности установки.
Поворотная головка дисплея на 330° обеспечивает лучший угол обзора при различных способах установки.
Двойные головки управления дисплеем позволяют одновременно отображать и контролировать температуру и уровень жидкости. Точки срабатывания сигнализации можно свободно устанавливать в пределах диапазона; независимый аналоговый выход.
Технические характеристики
Применение продукта
Схема панели
Схема подключения
Чертеж с указанием размеров
Таблица выбора
Диапазон измерений: определяется пользователем
Измеряемая среда: едкие жидкости, совместимые с нержавеющей сталью 304
Сопротивление давлению: 50 бар
Плотность среды: ≥0,7 г/см³
Напряжение источника питания: 12...30 В постоянного тока
Потребление тока без нагрузки: макс. 30 мА при напряжении питания 24 В постоянного тока
Переключаемый выход: Типы выходов: PNP, NPN, по выбору нормально открытый или нормально закрытый, можно установить S1, S2; Выходной ток: <500 мА
Время отклика: <10 мс
Точность измерения температуры: ≤±0,5% от полной шкалы
Аналоговый выход по току: ≤±0,5% от полной шкалы
Тип выхода: настраиваемый 4...20 мА
Нагрузка RA: ≤0,5 кОм
Линейность: ≤1,5% от полной шкалы
Защита проводки: защита от обратной полярности, перегрузки, короткого замыкания
Дисплей: Конструкция: красный 4-разрядный 8-миллиметровый сверхяркий светодиод
Диапазон отображения: 999...9999
Разрешение: 5 мм, 10 мм
Стабильность (годовой дрейф): ≤±0,3% от полной шкалы
Температура:
Температура среды: -20...80 ℃ (специальные диапазоны настраиваются)
Температура окружающей среды: -20...80 ℃
Температура хранения: -30...80 ℃
Материалы:
Корпус головки дисплея: инженерный пластик
Корпус: нержавеющая сталь 304
Детали, контактирующие со средой: нержавеющая сталь
Поплавок 304 : нержавеющая сталь 304 или NBR (настраивается)
Уровень защиты: IP67
Выходной кабель: разъем M12x1
Электростанции пищевой/фармацевтической промышленности,
нефтехимическая
промышленность, целлюлозно-бумажная
промышленность, водоподготовительные
котлы
| LF60G- | А | P | А | А | 1 | S | L | B | Подробности | |||||||||||||||||||||||||||
| LF60G- | Датчик-реле уровня жидкости и температуры серии LF60G со встроенным дисплеем | |||||||||||||||||||||||||||||||||||
| А | 2 выхода реле уровня жидкости + 2 выхода реле температуры | |||||||||||||||||||||||||||||||||||
| B | 2 выхода реле уровня жидкости + 2 выхода реле температуры + 1 аналоговый выход уровня жидкости 4-20 мА + 1 аналоговый выход температуры 4-20 мА | |||||||||||||||||||||||||||||||||||
| С | 2 выхода реле уровня жидкости + 2 выхода реле температуры + 1 аналоговый выход уровня жидкости 1-5 В + 1 аналоговый выход температуры 1-5 В | |||||||||||||||||||||||||||||||||||
| P | выход PNP | |||||||||||||||||||||||||||||||||||
| N | NPN-выход | |||||||||||||||||||||||||||||||||||
| А | Диапазон 0...100℃ | |||||||||||||||||||||||||||||||||||
| B.. | Пользовательский диапазон, например: -0...120℃, выбор: B0...120 | |||||||||||||||||||||||||||||||||||
| А | Модель A: соединение с внешней резьбой G1 | |||||||||||||||||||||||||||||||||||
| B | Модель B: Фланцевое соединение | |||||||||||||||||||||||||||||||||||
| С | Модель C: соединение с внешней резьбой G1 | |||||||||||||||||||||||||||||||||||
| Пользовательские темы | ||||||||||||||||||||||||||||||||||||
| L | Длина диапазона: L = мм (единица) | |||||||||||||||||||||||||||||||||||
| S | Разъем M12*1 (стандартный кабель 2 м) | |||||||||||||||||||||||||||||||||||
| B | Материал поплавка: NBR | |||||||||||||||||||||||||||||||||||
| Х | Материал поплавка: нержавеющая сталь 304 (недоступно с аналоговым выходом) | |||||||||||||||||||||||||||||||||||
| G | Материал поплавка: устойчив к высоким температурам | |||||||||||||||||||||||||||||||||||
| S | Специальная настройка (устойчивость к коррозии) | |||||||||||||||||||||||||||||||||||
| * Таблица выбора предназначена только для выбора параметров; заводская модель соответствует закодированной модели выбора. * Точки сигнализации перемещаются электронным способом к хвостовику резервуара с уменьшением значений. |
||||||||||||||||||||||||||||||||||||
