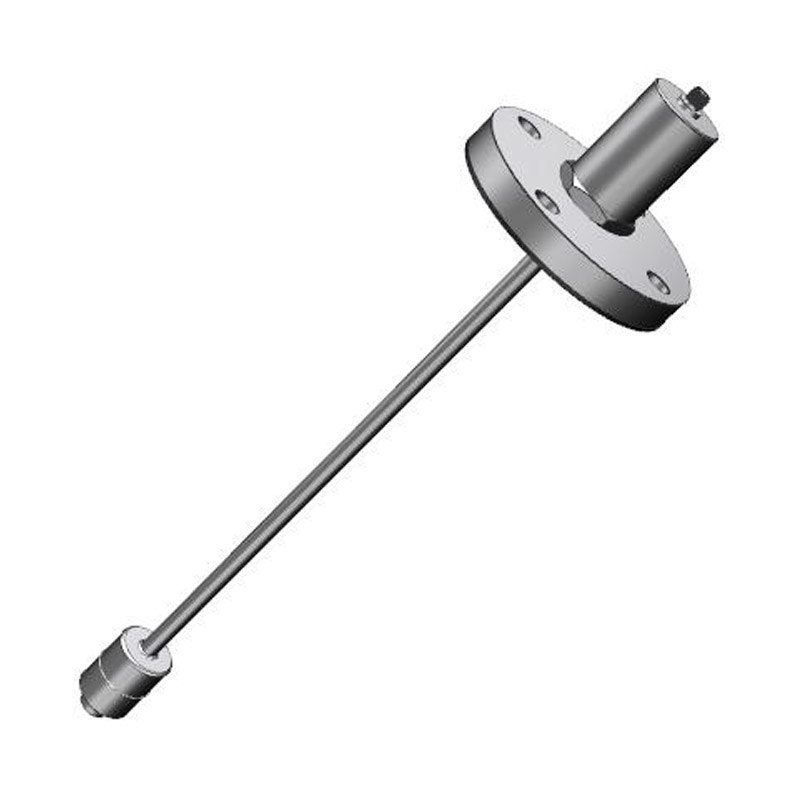

Сверхвысокоточный датчик перемещения (уровень поплавка) LF700

NEXT: Ультразвуковой датчик - LF91A

Product introduction

Датчик смещения серии LF700 рассчитывает точное местоположение точки пересечения магнитных полей, используя время обнаружения сигнала импульса деформации, генерируемого при пересечении двух разных магнитных полей. Из электронного хранилища датчиков электронных компонентов, магнитное поле, генерируемое импульсом, импульс магнитного поля, генерируемый вдоль датчика внутри стержня с высокомагнитострикционным материалом, волноводом, изготовленным из шелка со скоростью света от конца до конца, электронное хранилище, когда и активность постоянного магнитного поля (постоянные магниты, как правило, устанавливаются на необходимость определения положения движущейся пластины) пересекаются, из-за явления магнитострикции, в точке пересечения волновода генерируется импульс механического напряжения, который передается обратно к концу электронного хранилища со скоростью звука. Импульс деформации регистрируется схемой детектирования в электронном бункере. Таким образом, время между передачей активного импульса и приемом импульса деформации является временем прохождения звука по волноводу (время работы активного импульса здесь не учитывается, а его фактическое влияние составляет всего 0,0001%). Учитывая скорость звука (фиксированное значение 3000 м/с) и время прохождения, расстояние определяется с точностью. Вышеуказанные измерения подтверждаются, когда постоянный магнит перемещается в новое положение. Таким образом, магнитострикционный датчик перемещения обладает такими преимуществами, как высокая точность, высокая скорость отклика, низкий гистерезис, высокая надежность, бесконтактность, длительный срок службы, высокая стабильность, простота установки и т. д., не требует повторной калибровки и регулярного технического обслуживания, поэтому широко используется в области точных измерений.

Технические характеристики Размер Фигура Таблица выбора

Предварительная установка и обратная связь положения поршня сервогидравлического цилиндра;
Предварительная установка и обратная связь положения поршня сервоцилиндра; Предварительная установка и
обратная связь положения
шлифовального станка;
Предварительная установка и обратная связь положения литейно-ковочной машины; Другая техника, например, предварительная установка и обратная связь положения портального станка; Предварительная установка и обратная связь положения тоннеля, щитовой машины и цилиндра оборудования
для угольной шахты ; Определение уровня воды, управление шлюзом; Предварительная установка и обратная связь местоположения деревообрабатывающего оборудования ; Предварительная установка и обратная связь уровня в резервуаре; Предварительная установка и обратная связь уровня жидкости в контейнере с химикатами; Системы очистки питьевой воды и сточных вод ; Геодезическая система; Линейная погрешность: W0,05%FS Повторяемость: W0,0005%FS Коэффициент разрешения: W0,001% Медленно движущийся: W0,001%FS Стабильность температуры: W0,002%/© Рабочее напряжение: +12 В пост. тока—+24 В пост. тока Рабочий ток: W16 мА Рабочее давление: постоянное рабочее давление 35 МПа (изделия серии MTLL) Рабочая температура: T1: -20~+55 °C; T2: -40 ~ +85 °C; T3: -50 to +125 °C Степень защиты: IP67, IP68 (опционально) Маркировка взрывозащиты: EX DII BT5, EXIA II CT5 (обязательно) можно настроить в соответствии с требованиями заказчика Режим вывода: напряжение 0 - 5 В, 0 - 1,0 В Ток 4-20 мА, 0-20 мА RS485, Mudbus Canbus, SSI

LF700-	А	Л	Н	1	С	1	спецификация
LF700-							Сверхточный датчик смещения (поплавковый уровень) серии LF700
	А						Тип штока вытеснения
	Б						Стандартный тип слайдера
	С						Тип направляющей
	Д						Поплавковый датчик уровня жидкости
	Э						Встроенный фланцевый тип крепления высокого давления
	Ф						Подвесной слайдерного типа
	Г						Встроенный тип высокого давления
	ЧАС						Съемный встроенный тип высокого давления
	я						Съемный поплавковый датчик уровня жидкости
		Л					Эффективный ход (мм): 50–20 000 (для длины более 5 метров рекомендуется использовать гибкий стержень)
			Н				Магнитное кольцо перемещается от электронного бункера к хвостовой части, и значение увеличивается
			С				Магнитное кольцо уменьшается от электронного бункера к хвостовой части
				1			Выходной сигнал: ток 4-20 мА
				2			Выходной сигнал: ток 0-20 мА
				3			Выходной сигнал: напряжение 0-5 В
				4			Выходной сигнал: напряжение 0-10 В
				5			Выходной сигнал: RS485
				6			выходной сигнал: Canbus
				7			выходной сигнал: Mudbus
				8			выходной сигнал: SSI
					А		Водонепроницаемое кабельное соединение
					Б		Водонепроницаемая авиационная вилка
					С		вилка Hersman
						1	Обычный размер
						2	взрывозащищенный тип
* Таблица выбора доступна только для выбора параметров, при этом предоставляется соответствующий код.
