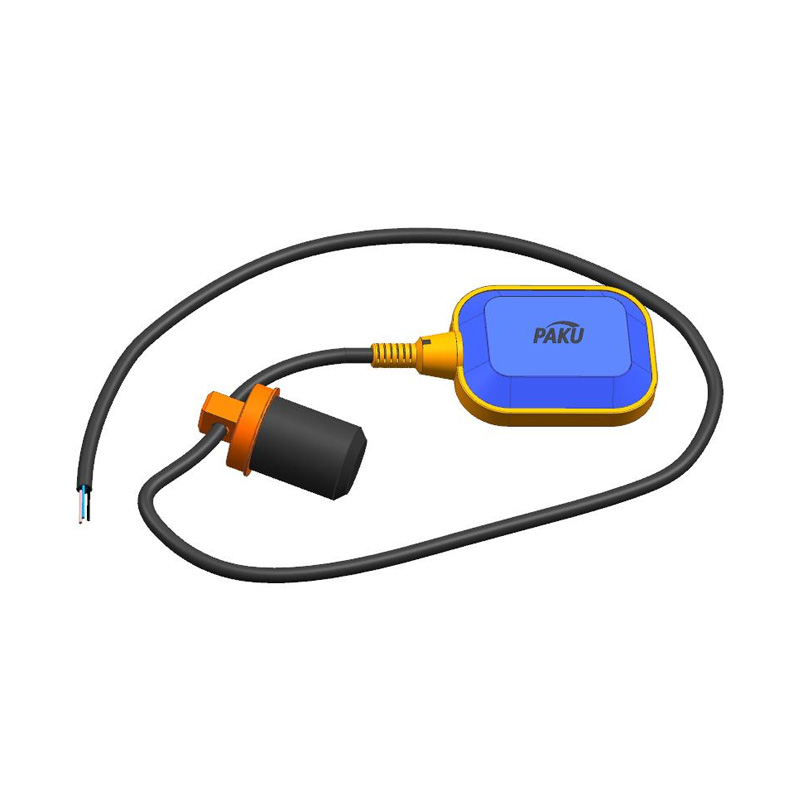

Кабельный поплавковый переключатель уровня - LF900

- Рабочее давление: одна атмосфера
- Рабочая температура: -10 ~ 80 градусов (PP), -10 ~ 180 градусов (металл)
- Номинальный ток: 10 А/220 В, SPDT (PP), 2 А/220 В, SPDT (SUS)
- Контактная мощность: 15 А/250 В переменного тока
- Срок службы переключателя: 1 миллион раз
- ПТФЭ: PP, SUS
- Точность управления: ±0,05 м
- Применимая среда: вода, сточные воды, нефть и средняя концентрация следующих кислот и щелочей
- Длина кабеля: 5 м / 10 м (можно заказать специальную длину)
- Подключение: напрямую отводная линия или добавить фланец и распределительную коробку - Импортное запатентованное интегрированное литье пластика под давлением (PP) или сжатая гайка и силиконовое уплотнение соединений (SUS);
- простая и разумная структура, стабильная и надежная работа;
- установка и использование очень удобны, простая регулировка на месте;
- может использоваться с различными насосами и широко применяется в системах водоснабжения и водоотведения, а также в системах
автоматического контроля уровня содержащих коррозию и взвешенных веществ. В основном используется в резервуарах для воды в домохозяйствах, на заводах и в шахтах, в нефтяных, кислотных и щелочных бассейнах, в бочках, баках, контейнерах для орошения и т. д.

1. Пропустите провод поплавкового выключателя через пластиковый молоток.
2. Закрепите молоток на проводе в положении, соответствующем уровню воды, с помощью пластиковой пряжки.
3. Протяните провод к блоку управления, избегайте использования промежуточных соединений; если соединение необходимо, не погружайте соединения в жидкость.
- Используйте коричневый и черный провода:
Когда поплавок находится на уровне жидкости, контакт замкнут.
Когда поплавок находится на уровне жидкости, контакт находится в открытом состоянии.
- Используйте синий и коричневый провода:
Когда поплавок находится на уровне жидкости, контакт заблокирован.
Когда поплавок находится на уровне жидкости, контакт находится в открытом состоянии.
- На следующем рисунке представлена принципиальная схема микропереключателя внутри поплавкового шара, когда работает поплавковый шариковый переключатель уровня из кабеля PP:
Когда уровень жидкости находится в нижней части корпуса буя, буй опускается, коричневая линия (коллинеарная COM) и черная линия (нормально открытый NC) находятся в отключенном состоянии, а коричневая линия и синяя линия (нормально закрытый NO) находятся в подключенном состоянии.
Когда уровень жидкости повышается, буй следует и поднимается примерно на 28 градусов (переключатель материала SUS составляет около 10 градусов), коричневая линия замыкается с черной линией, а коричневая линия разъединяется с синей линией. Таким образом, для достижения цели контроля.
Когда уровень жидкости падает, корпус буя будет следовать за ним вниз, пока не окажется примерно на 28 градусов ниже горизонтальной линии (переключатель материала SUS составляет около 10 градусов), и каждая контрольная точка вернется в исходное состояние.
