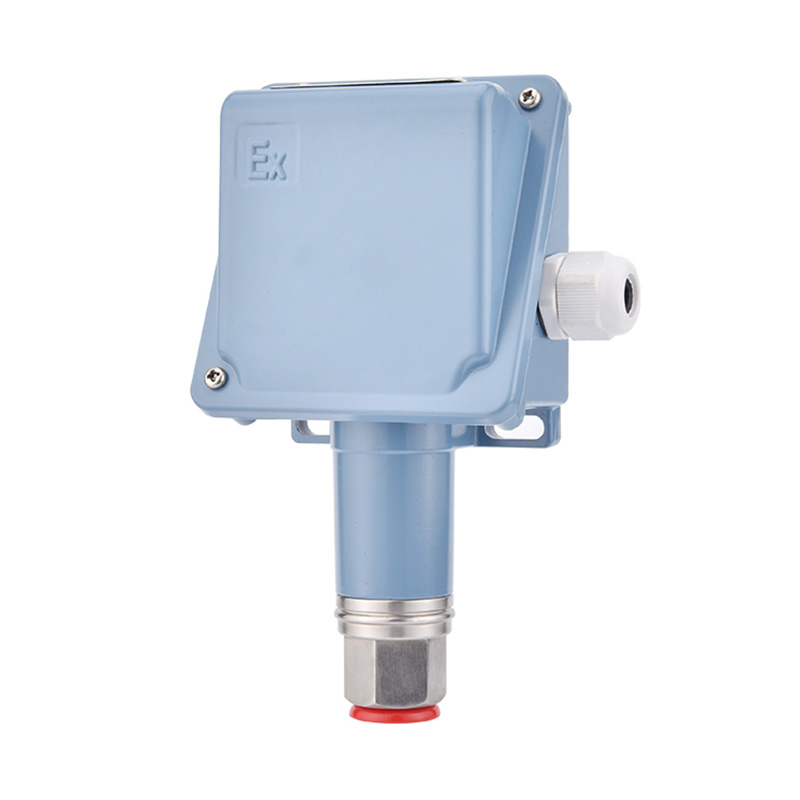

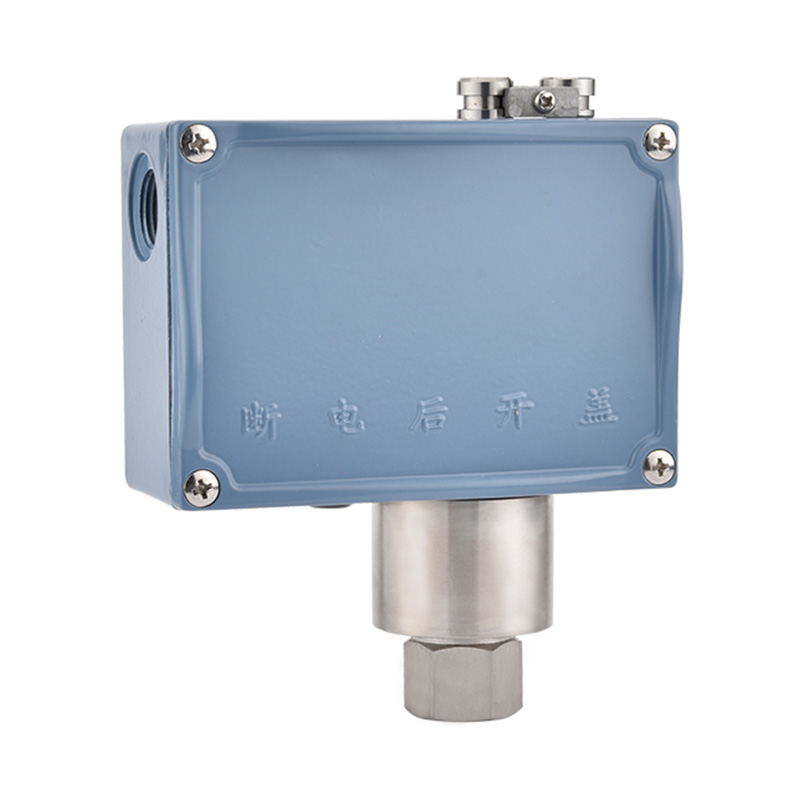

Реле вакуумного давления - PN40D

Представление продукта

Контроллер использует мембранные, сильфонные, поршневые и пружинные трубчатые датчики давления. Обычный тип может использоваться для измерения давления газа, жидкости, пара и других сред, подверженных коррозии, для автоматического контроля давления. Маркировка взрывозащищенности взрывозащищенных изделий — Exed11CT6, что позволяет использовать их для автоматического контроля давления в местах с взрывоопасными газовыми смесями класса 11 A, 11B, 11C, T1~T6, где газовая, жидкая или паровая среда не оказывает коррозионного воздействия на датчики давления. Заданное значение регулятора регулируется в диапазоне от -0,1 до 40 МПа. Рабочее давление составляет 1,5 раза от диапазона.

Основной параметр Таблица дальности Размеры показаны на рисунке 1. Тип A Таблица выбора
  Обычный размер взрывозащищенный тип
Рабочая вязкость

≤10 -3m 2/s

≤10 -3m 2/s
элемент переключателя микропереключатель микропереключатель
классификация по противоопасности   EXedll CT6
класс защиты корпуса IP67 IP67
температура окружающей среды -25℃ ...80℃ -25℃ ...80℃
срок службы 105 петель 105  петель
F-WFS < Макс. ·2 г < Макс. ·2 г
номинальная нагрузка Vмакс=380В макс=5А Vмакс=380В макс=5А
Ренатурация ошибки ≤1.0% ≤1.0%
Диапазон кода способность к дальним полетам медленно движущихся
        МПа
рабочее давление Защитите
давление
К101 -100...0 KPа 1,69-3,4 KPа 75 bar     90 bar
К050 -5...0KPа 0,22-0,27 KPа 1500 мbar 2500 мbar
К100 -10...0 KPа 0,22-0,27 KPа 1500 мbar 2500 мbar
К0505 -50...0 KPа 1,69-3,4 KPа 1500 мbar 2500 мbar
К010 -1...0KPа 0,02-0,07 KPа 1500 мbar 2500 мbar

PN40D- К101 B G2H Х М2 А спецификация
PN40D-                 Вакуумное давление серии PN40D
А1                 Модель А с дисплеем и шкалой
А2                 Модель A не имеет дисплея
B                 Б
  К101               Модель А не имеет
шкалы дисплея
  К050               Диапазон: - 5... 0 кПа
  К100               Диапазон: -- 10... 0 кПа
  К...               Пожалуйста, обратитесь к таблице диапазонов,
вы также можете настроить
  С               Материал диафрагмы: 316L
  D               Материал диафрагмы: NBR
  F               Материал диафрагмы: 304
    А             противовзрывной
    B             Не бунтуйте
                SPDT (однополюсный и двухпозиционный
)
                DPDT (двухполюсный и двухпозиционный
) — гистерезис не
регулируется
                Гистерезис не регулируется.
                Гистерезис регулируемый, максимальный
Интерфейс давления G4К       Внутренняя резьба интерфейса: G1/4
М2Н       Внешняя резьба интерфейса:
G2H       Внешняя резьба интерфейса:
G4H       Внешняя резьба интерфейса:
N2H       Внешняя резьба интерфейса:
N4H       Внешняя резьба интерфейса:
материалы Х     нержавеющая сталь 304
XL     нержавеющая сталь 316L
электрический интерфейс М8   Интерфейс: М18 * 1,5
М2   Интерфейс: М20 * 1,5
G2   Интерфейс: G1/2
G4   Интерфейс: G1/4
N4   Интерфейс: NPT1/4
N2   Интерфейс: NPT1/2
N3   Интерфейс: NPT3/4
Таблица параметров средней температуры А Ниже 180 ℃
B Ниже 450 ℃
С нормальная температура
 * Настраиваемый диапазон.
 * Настраиваемая резьба, H для внешней резьбы, K для внутренней резьбы.
 * Таблица выбора доступна только для выбора параметров, и предоставляется соответствующий код.
