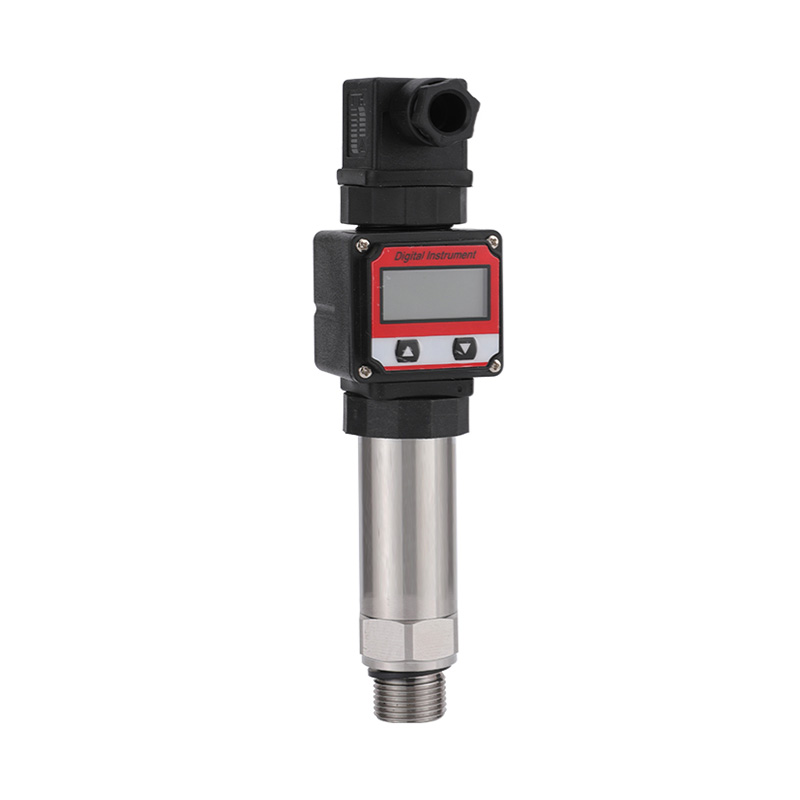

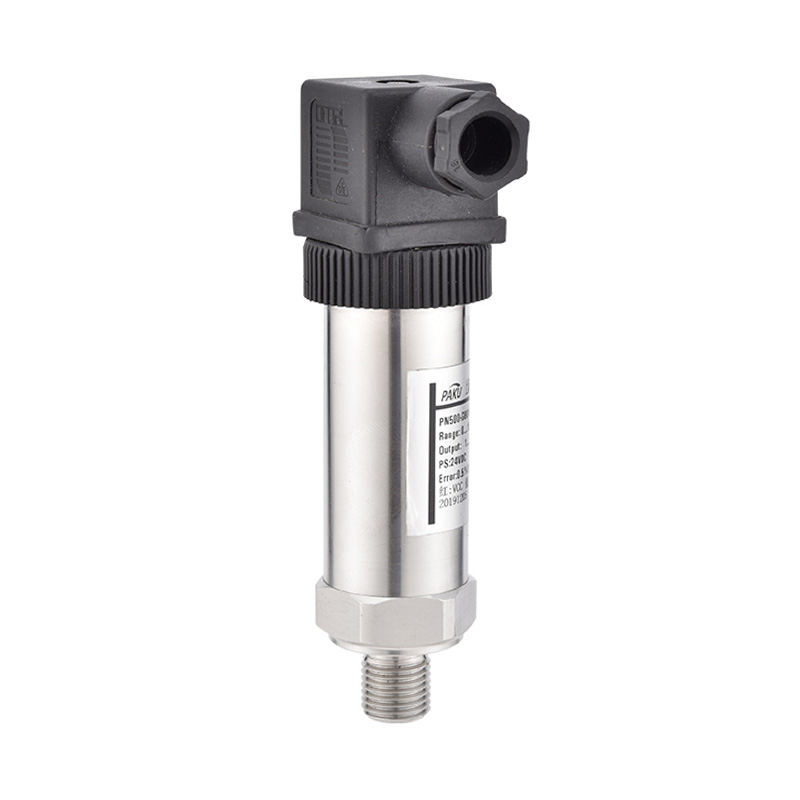

Универсальный преобразователь давления-PN500

Если у Вас подробные вопросы, пожалуйста, позвоните +86-021-37566990, или заполните форму запроса.

Получите купоны

Универсальный преобразователь давления-PN500

Представление продукта

Компактный диффузный кремниевый датчик давления, широкий выбор, компактная конструкция, подходит для суровых условий эксплуатации, высокая надежность. Широкий диапазон (0...1000 бар), который можно использовать для измерения относительного и абсолютного давления. гидравлических пневматических устройств, локомотивов, контроля давления.

Технические характеристики Размер Фигура Схема подключения Таблица дальности Таблица выбора Дополнительный заголовок дисплея

- Диапазон измерений: настраивается в соответствии с требованиями пользователя
- Диапазон перегрузки: 1,5 диапазона измерения
- точность: 0,25%, 0,5%
- линейность: ±0,2%
- Повторяемость: ≤ ± 0,1fs
- Стабильность: не более точности преобразователя в течение 1 года
- Влияние температуры: < ±0,02%FS/K
- Время отклика: < 1мс (10... 90%FS)
- Питание: 10...30В DC (3-проводное 14...30В)
- Нагрузка: ≥10кОм (0...10В), ≥5кОм (1...5В) ≤(UB-10)В, 0,02А (4...20мА)
- Потребляемая мощность: Ток сигнала (2-проводной), 8мА (3-проводной)
- Электрическая защита: защита от перегрузки/обратной фазы
- Температура окружающей среды: -30... 85 ℃
- Температура среды: -25... 80 ℃
- Температура хранения: -30... 100 ℃ Степень защиты: IP65
- Материал корпуса: нержавеющая сталь 304
- Материал жидкости: нержавеющая сталь 304
- Уплотнение: фторкаучук
- Вес: 0,10 кг

СТАНДАРТ

Измерительное давление

Аbсолютный

0--1bar

GB001

AB001

0--2bar

GB002

AB002

0--4bar

GB004

AB004

0--10bar

GB010

АB010

0--20bar

GB020

АB020

0--40bar

GB040

АB040

0--60bar

GB060

АB060

0--100bar

GB100

АB100

0--160bar

GB160

АB160

0--200bar

GB200

АB200

0--250bar

GB250

АB250

0--400bar

GB400

АB400

0--600bar

GB600

АB600

PN500- GB... С G4 H B B спецификация
PN500-               Универсальный датчик давления серии PN500
  GB...             Диапазон измерения: бар (единица измерения), см. таблицу диапазонов
  АB...             Диапазон абсолютного давления: бар (единица измерения) см.
  GP...             Дополнительный диапазон: кПа (единица измерения), определяется пользователем
                Индивидуальный диапазон
    B           Класс точности: 0,25
    С           Класс точности: 0,5
      N4         Интерфейсная резьба: NPT1/4
      N2         Интерфейсная резьба: NPT1/2
      G4         Резьба интерфейса: G1/4
      G2         Резьба интерфейса: G1/2
      М2         Интерфейсная резьба: M20*1.5

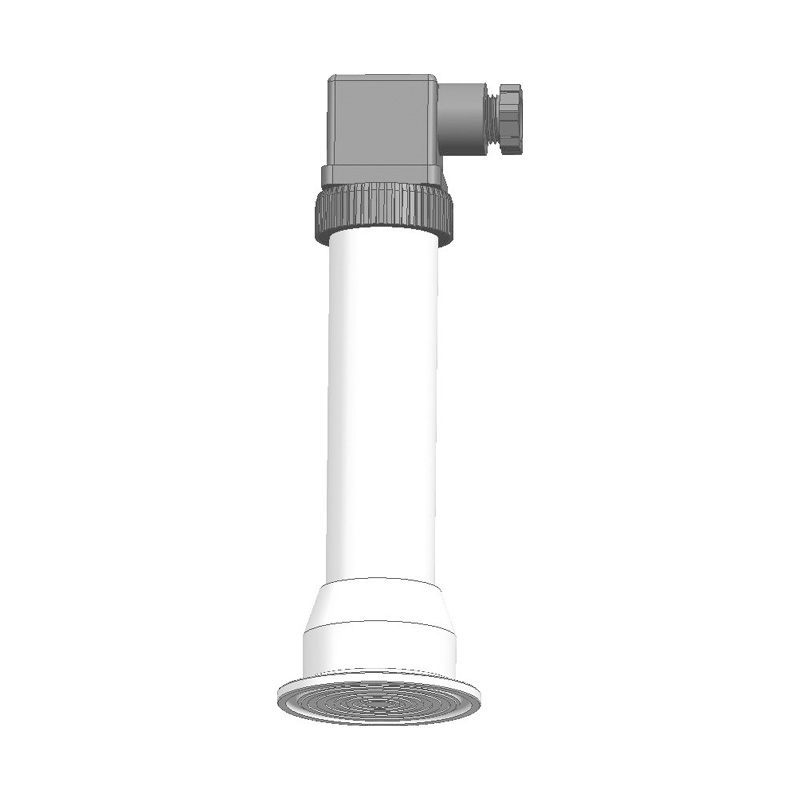

      P         Соединение мембраны с заподлицо

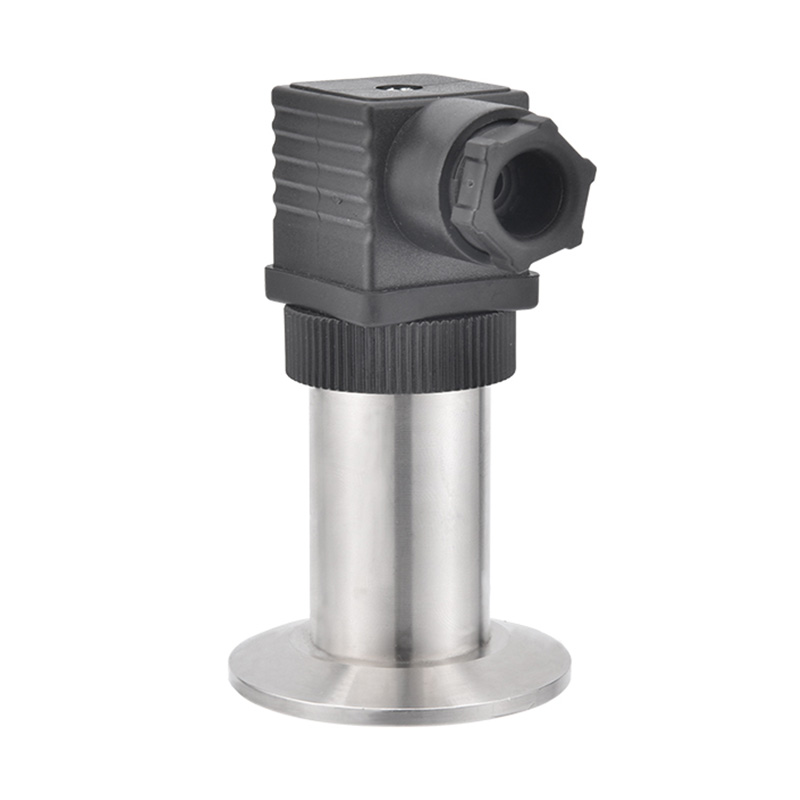

      К         Санитарно-техническое зажимное соединение
                Пользовательская тема
        H       H: Внутренняя резьба K: Внутренняя резьба
              Выход 4-20 мА
              Выход 1-5 В
              Выход 0–10 В
            B   B: Разъем Hersman
            А   A: Прямой исходящий C: Разъем M12*1
              B Нет демпфера, нет радиатора
              Z Z: Демпфер S: Радиатор (опционально)
* Таблица выбора доступна только для выбора параметров, при этом предоставляется соответствующий код.
F10- А спецификация

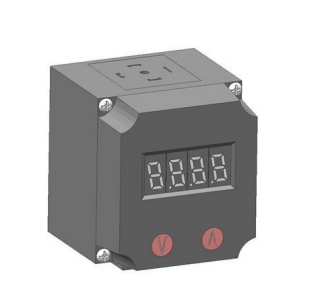

F10-   Дисплей счетчика
  А Выход 4-20 мА
  Б Выход 1-5 В
  С Выход 0–10 В
 * Дисплей представляет собой электронное устройство, используемое для цифрового отображения сигнала датчика.
 Желаемый диапазон отображения можно задать кнопкой настройки.
 *Свободное программирование через необработанный процессор.
 * Не требуется настройка на месте.
 * С выходным сигналом датчика 4...20 мА.
 *Класс защиты IP55.
