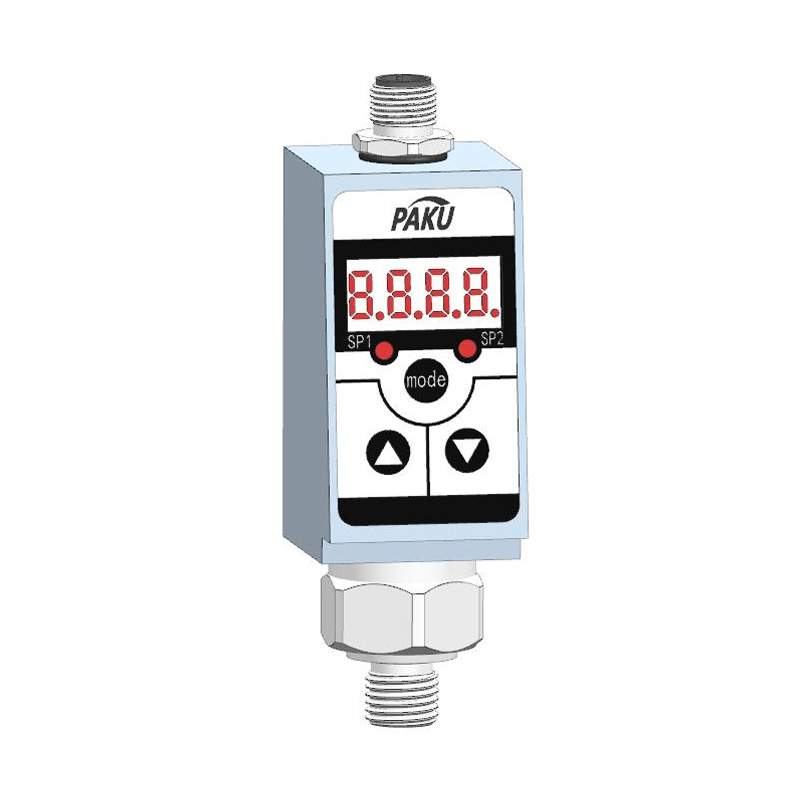

Электронный цифровой индикатор интеллектуального датчика давления-PN65
Home / Продукты / Серия «Давление» / Датчик давления / Электронный цифровой индикатор интеллектуального датчика давления-PN65

If you have any further questions, please call +86-021-37566990 or fill out the inquiry form.

Product 3D Image
Get coupons

Электронный цифровой индикатор интеллектуального датчика давления-PN65

Product introduction

Электронные датчики давления серии PN65 оснащены высокоточным диффузным кремниевым сердечником, обеспечивающим высокую точность и долговечность датчика. С дисплеем на месте, светодиодным цифровым дисплеем для отображения давления на месте или меню настроек.
Максимальный диапазон измерения: -1... 600 бар, цифровой светодиодный
дисплей значения давления и состояния переключателя, меню настройки точки переключения, аналогового количества начала, конечной точки, функции вывода, функции хранения и функции отображения, поэтому настройка не требует выполнения на месте. Благодаря высокой надежности выход может быть напрямую подключен к ПЛК. Разъем типа M12 с замком, легко демонтируется, высокий уровень защиты. Можно измерять положительное или отрицательное давление. Датчик можно использовать как реле давления или датчик давления, поскольку он имеет как коммутационный выход, так и аналоговый выход.

Технические характеристики Применение Схема подключения Размер Фигура Таблица выбора

- Диапазон: см. таблицу выбора для получения подробной информации.
- Возможности процесса: см. таблицу ниже.
- Выход переключателя: диапазон установки 0,5%... 100%
- точность 0,5%
- Количество переключателей 1 или 2 опционально
- выходная функция PNP; NPN нормально открытый или нормально закрытый может устанавливать номинальный ток ≤300 мА
- Время отклика ≤30 мс
- Аналоговый выход: Тип выхода 4... 20 мА, нагрузка аналогового выхода ≤500 Ом
- Точность 0,5%
- Повторяемость: диапазон 0,5%
- Дисплей: красный 9 мм светодиод, диапазон u - 999... 9999
- Питание: 15... 30 В постоянного тока
- Электрическая защита: антиполярность, перегрузка, защита от короткого замыкания
- Температура окружающей среды: -20... 80 ℃
- температура среды: -30... 100 ℃
- Температура хранения: -40... 100 ℃
- Влияние температуры: < ±0,03% полной шкалы/K
- Степень защиты: IP67
- Технологическое соединение: нержавеющая сталь + уплотнение NBR
- Материал корпуса: цинковый сплав
- Электрическое соединение: разъем M12 × 1
- разъем M12 × 1

Двойное пневматическое и жидкостное назначение, подходит для: управления насосами, обнаружения резервуаров, контроля уровня жидкости, блокировки фильтров, мониторинга, контроля утечек, также может широко использоваться в гидравлических и пневматических случаях, таких как управление механическим оборудованием и технологическими процессами.

PN65- П З А Г4 ЧАС Д В Б спецификация
PN65-                 Интеллектуальный цифровой дисплей серии PN65
  П               PNP-выход
  Н               NPN-выход
    З             положительное давление
    Ф             отрицательное давление
      А           Диапазон настройки: -1..1 бар или 0..1бар
      Б           Диапазон настройки: -1..2 бар или 0..2 бар
      С           Диапазон настройки: -1..5 бар или 0..5 бар
      Д           Диапазон установки: 0..10бар
      Э           Диапазон установки: 0..25бар
      Ф           Диапазон установки: 0..100бар
      Г           Диапазон установки: 0..160бар
      ЧАС           Диапазон установки: 0..250бар
      я           Диапазон установки: 0..400бар
      Дж.           Диапазон установки: 0..600бар
      К           Пользовательский диапазон, например 300 бар,
выбор: K300
        Г4         Резьба интерфейса: G1/4
        Г2         Резьба интерфейса: G1/2
        К5         Патронное соединение (наружный диаметр
                  Пользовательская тема
          ЧАС       внешняя резьба
          К       внутренняя резьба
            А     1 выход переключателя
            Б     2 выхода переключателей
            С     1 аналоговый выход 4-20 мА
            Д     1 переключатель + 1 аналоговый выход 4-20 мА
            Э     2 переключаемых величины + 1 аналоговая
величина, выход 4-20 мА
            Ф     1 коммутируемая величина + 1 аналоговая величина
выход 1-5 В
              В   Разъем M12*1 (стандартный с 2-метровым
проводом)
                Б Нет демпфера, нет радиатора
                З Демпфер (опционально)
                С Радиатор (опционально)
                А М3 с монтажным отверстием
* Таблица выбора доступна только для выбора параметров, при этом предоставляется соответствующий код.
