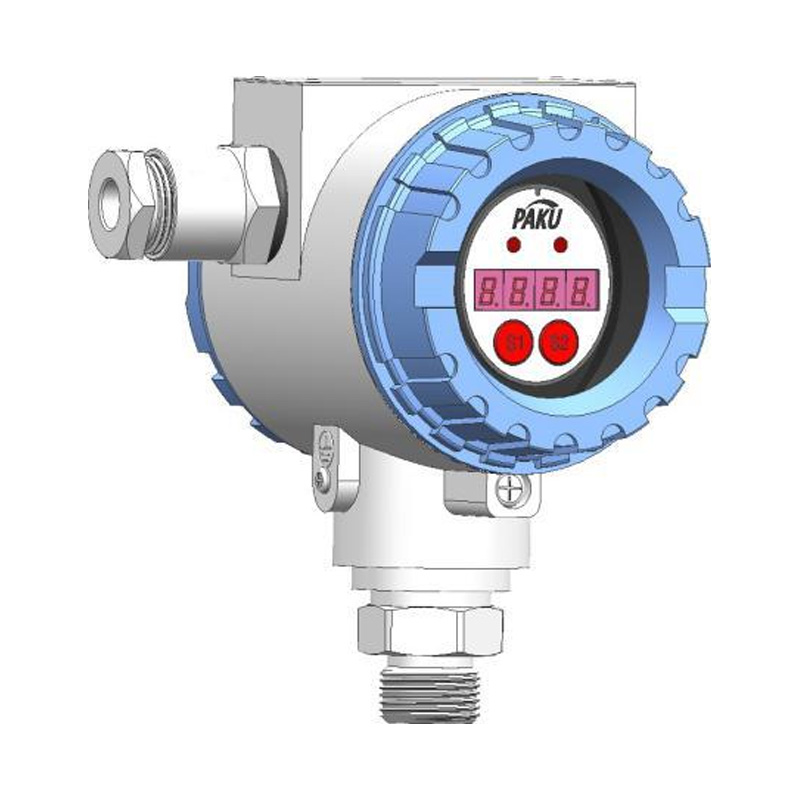

Взрывозащищенный электронный цифровой датчик давления PN-65D
Главная / Продукция / Серия Давление / Датчик давления / Взрывозащищенный электронный цифровой датчик давления PN-65D

Если у Вас подробные вопросы, пожалуйста, позвоните +86-021-37566990, или заполните форму запроса.

Получите купоны
Представление продукта

PN65D использует диффузный кремниевый датчик для измерения давления, а сигнал обрабатывается схемой постобработки и преобразуется в стандартный промышленный электрический сигнал для вывода и отображения.
Полностью металлический корпус с подсветкой светодиодного цифрового дисплея позволяет использовать эту серию в различных промышленных приложениях. Двойная клавиатура и меню делают продукт более удобным в использовании, а различные способы подключения позволяют полностью удовлетворить различные конкретные потребности установки.

Технические характеристики Схема подключения Размер Фигура Таблица выбора

- Напряжение питания: 12...30 В постоянного тока
- Потребление тока без нагрузки: максимум 30 мА, питание 24 В постоянного тока
- коммутируемый
выход Тип выхода: PNP, NPN опционально нормально открытый нормально закрытый можно установить
S1, S2 Выходной ток: <500 мА Время отклика <10 мс
Точность переключения: ≤ ±0,5% диапазона
Аналоговый выход тока: ≤ ±0,5% диапазона
Тип выхода: 4... Может быть установлен на 20 мА
- нагрузка RA: 0,5 кОм или меньше
- Линейность: ≤ 0,5% диапазона
- Защита проводки: обратная фаза, перегрузка, защита от короткого замыкания
- дисплей: Конструкция: Красный 4-битный 8 мм светодиод высокой яркости диапазон дисплея: 999... 9999
- Точность: ≤ ±0,5% диапазона
- Стабильность (годовой дрейф): ≤ ±0,3% диапазона
- температура: температура среды: -20...85℃
температура окружающей среды: -20...80℃ температура хранения: -30...80℃
- материалы: корпус Nod: алюминиевый сплав оболочка: нержавеющая сталь 304
часть контакта среды: нержавеющая сталь 304
- степень защиты: IP67
- выходной путь: клемма для проводки

PN65D- P Z А G4 H D B спецификация
PN65D-               Взрывозащищенный электронный
датчик давления с цифровым дисплеем серии PN65D
  P             выход PNP
  N             NPN-выход
    Z           положительное давление
    F           отрицательное давление
      А         Диапазон настройки: -1..1 бар или 0..1бар
      B         Диапазон настройки: -1..2 бар или 0..2 бар
      С         Диапазон настройки: -1..5 бар или 0..5 бар
      D         Диапазон установки: 0..10бар
      E         Диапазон установки: 0..25бар
      F         Диапазон установки: 0..100бар
      G         Диапазон установки: 0..160бар
      H         Диапазон установки: 0..250бар
      I         Диапазон установки: 0..400бар
      J         Диапазон установки: 0..600бар
      К         Пользовательский диапазон, например 300 бар,
выбор: K300
        G4       Резьба интерфейса: G1/4
        G2       Резьба интерфейса: G1/2
        К5       Патронное соединение (наружный диаметр
50,5 мм)
                Пользовательская тема
          H     внешняя резьба
          К     внутренняя резьба
            А   1 выход переключателя
            B   2 выхода переключателей
            С   1 аналоговый выход 4-20 мА
            D   1 переключатель + 1 аналоговый выход 4-20 мА
            E   2 переключаемых величины + 1 аналоговая величина,
выход 4-20 мА
            F   2 переключающих величины + 1 аналоговая величина
выход 1-5 В
              B Нет демпфера, нет радиатора
              Z Демпфер (опционально)
              S Радиатор (опционально)
* Таблица выбора типа предназначена только для технического выбора, а соответствующий тип заводской модели отражается
кодом.
