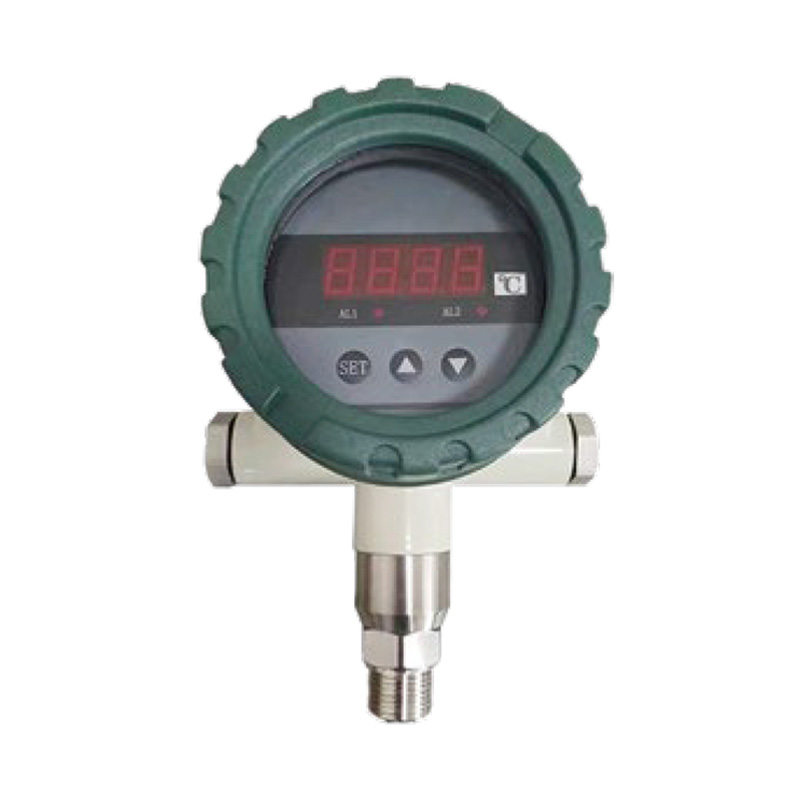

Интеллектуальный цифровой датчик давления-PN65C

Product introduction

Принцип и особенности: Интеллектуальный регулятор давления серии PN65C — это интеллектуальное цифровое устройство для измерения и регулирования давления, которое объединяет в себе функции измерения, отображения, вывода и регулирования давления. Это устройство имеет полностью электронную конструкцию с изолированным и заполненным маслом пьезорезистивным датчиком давления. Высокоточная аналого-цифровая преобразование и микропроцессорная обработка данных позволяют отображать и выводить на месте один аналоговый сигнал и четыре переключающих сигнала.
Этот интеллектуальный цифровой регулятор давления гибкий в использовании, прост в эксплуатации, легко настраивается, безопасен и надежен. Он широко используется в гидроэнергетике, водоснабжении, нефтяной, химической, машиностроительной и гидравлической промышленности для измерения, отображения и регулирования давления жидких сред на месте.
Он может быть установлен непосредственно на гидравлические трубопроводы через соединитель для труб высокого давления (M20*1,5) (другие размеры соединителей могут быть указаны при заказе). В критических условиях (например, при сильной вибрации или ударах) соединитель для труб высокого давления может быть механически разъединен с помощью микрогибкого шланга.
Примечание: когда диапазон измерения меньше 100 кПа, требуется вертикальная установка.

Технические параметры Схема подключения Чертеж с указанием размеров Таблица выбора

- 100 стандартных установок приборов
- 4-разрядный светодиодный дисплей
- Четыре выхода точек управления реле
- Настройка точек управления на месте
- Стандартный выход сигнала 4~20 мА
- Варианты питания: 24 В постоянного тока, 220 В переменного тока

ПН65С-А П З А Г4 ЧАС Д В Б

Подробное описание

PN65C-

Цифровой интеллектуальный датчик-реле давления серии PN65C

ПН65С-А

Стандартная версия

PN65C-B

Взрывозащищенное исполнение

    З

Положительное давление

    Ф

Отрицательное давление

      А           Диапазон настройки: -1..1бар или 0..1бар
      Б           Диапазон настройки: -1..2бар или 0..2бар
      С           Диапазон настройки: -1..5бар или 0..5бар
      Д           Диапазон настройки: 0..10бар
      Э           Диапазон настройки: 0..25бар
      Ф           Диапазон настройки: 0..100бар
      Г           Диапазон настройки: 0..160бар
      ЧАС           Диапазон настройки: 0..250бар
      я           Диапазон настройки: 0..400бар
      Дж.           Диапазон настройки: 0..600бар
      К

Индивидуальный диапазон, например, 300 бар, код выбора: K300

        Г4

Резьба соединения: G1/4

        Г2

Резьба соединения: G1/2



Персонализированная тема

          ЧАС

Внешняя резьба

          К

Внутренняя резьба

            А

1 выход переключателя

            Б

2 выхода переключателя

            С

1 аналоговый выход 4-20 мА

            Д

1 выход переключателя + 1 аналоговый выход 4-20 мА

            Э

2 выхода переключателей + 1 аналоговый выход 4-20 мА

            Ф

4 выхода переключателей + 1 аналоговый выход 4–20 мА

              А

Проводка 24В

              Б

Проводка 220В

                Б

Без демпфирующего штифта, без радиатора

                З

Демпфирующий штифт (опционально)

                С

Радиатор (опционально)

* Таблица выбора предназначена только для выбора параметров. Изделие поставляется с кодом соответствующего параметра. Диапазон температур: от -30 до 80 ℃.
