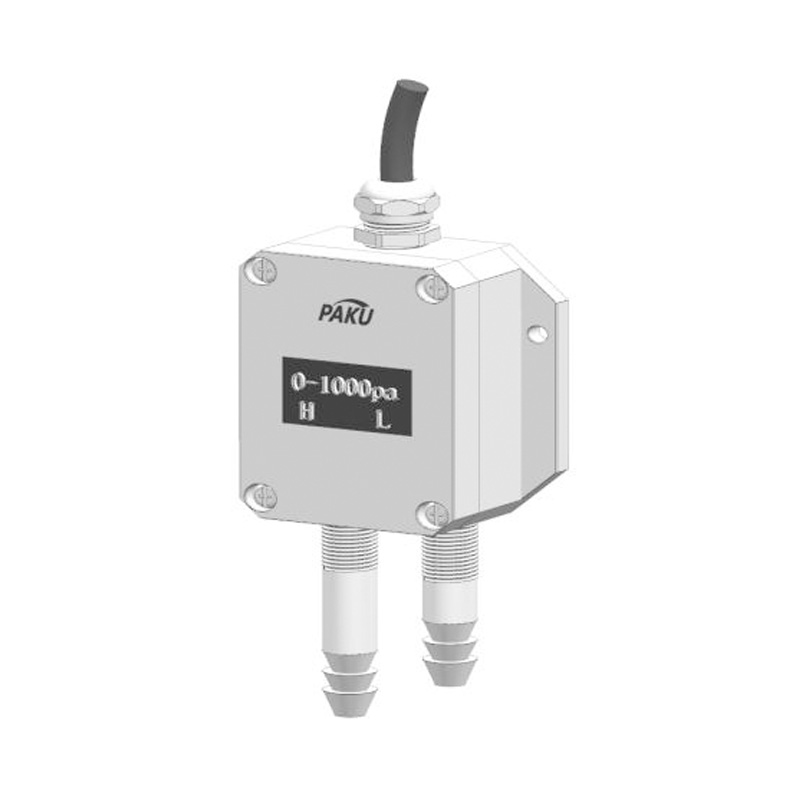

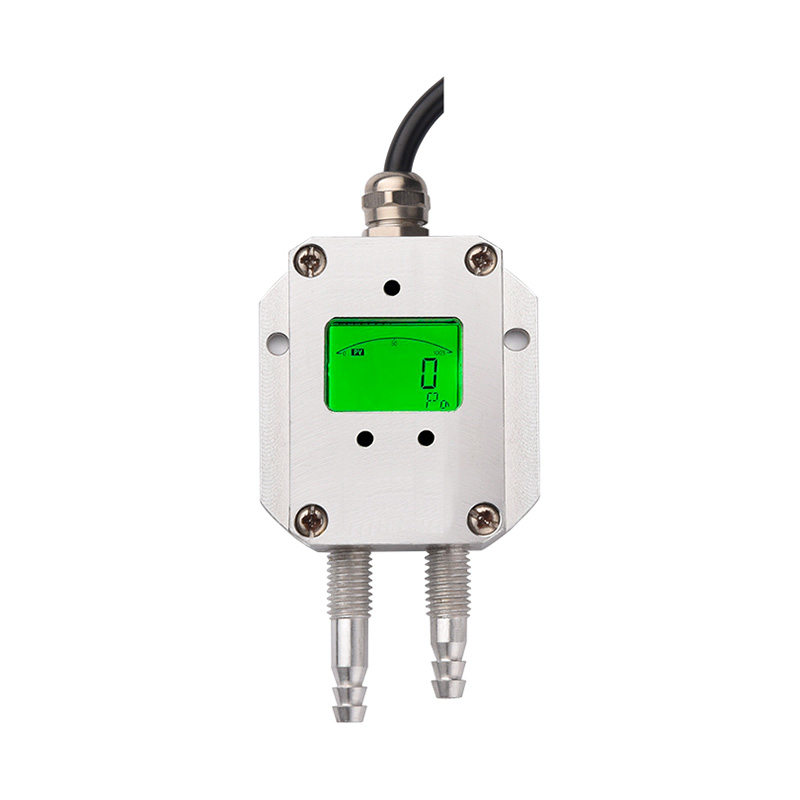

Микродатчик перепада давления PN51C

PREV: Керамический пьезорезистивный датчик давления PN501
NEXT: Прочный ударопрочный датчик давления – PN50B

Product introduction

Дифференциальный датчик давления из диффузного кремния серии PN51C состоит из датчика дифференциального давления и встроенной схемы усилителя. Он обладает такими преимуществами, как высокая стабильность и хорошие динамические характеристики измерения. Он оснащен высокопроизводительным микропроцессором для коррекции и компенсации нелинейности датчика и температурного дрейфа, реализации точной цифровой передачи данных, диагностики полевого оборудования, удаленной двусторонней связи и других функций, подходит для использования в измерении и контроле жидкостей и газов. Этот преобразователь имеет широкий диапазон и может удовлетворить потребности всех видов пользователей. Он широко используется в металлургии, машиностроении, нефтяной, химической промышленности, на электростанциях, в легкой промышленности, пищевой промышленности, охране окружающей среды, национальной обороне и научных исследованиях в различных областях. Принцип работы дифференциального датчика давления с диффузным кремнием заключается в следующем: давление процесса воздействует на датчик, датчик выдает выходной сигнал напряжения, пропорциональный давлению, сигнал напряжения преобразуется в стандартный сигнал 4-20 мА через усилительную схему. Схема защиты источника питания обеспечивает возбуждение датчика, а датчик использует прецизионную схему температурной компенсации. Блок-схема принципа его работы выглядит следующим образом:

Размер Фигура Технические характеристики Таблица выбора

способность к дальним полетам				0-100 кПа
точность				± 1%
источник питания				24 В постоянного тока (12-32) В постоянного тока
выходной сигнал				4-20 мА постоянного тока
долгосрочная стабильность				Плюс-минус 0,5% или меньше полной ставки/год
избыточное давление				≤ 3 номинальных давления
диапазон рабочих температур				(-20～80)℃

PN51C-	А	4	А	8	Д	спецификация
PN51C-						Изысканный дифференциал серии PN51C
	А					Диапазон: 0... 100 Па
	Б					Диапазон: 0... 200 Па
	С					Диапазон: 0... 500 Па
	Д					Диапазон: 0... 1000 Па
	Э					Диапазон: 0... 2000Па
	Ф					Диапазон: 0... 5000Па
	Г					Диапазон: 0... 10 кПа
	ЧАС					Диапазон: 1000...200Па
	я					Диапазон: 500... 500 кПа
	Дж.					Диапазон: 1... 1 кПа
	К					Диапазон: - 2... 2 кПа
	Л					Диапазон: 5...5 кПа
	М					Диапазон: - 10... 10 кПа
		4				Выход: 4-20 мА
		0				Выход: 1-10 В
			А			Точность: 1% полной шкалы
				8		Установите 8-миллиметровый разъем-пагоду.
					Д	Электропитание: 16 и 32 В постоянного тока
* Таблица выбора доступна только для выбора параметров, при этом предоставляется соответствующий код.
