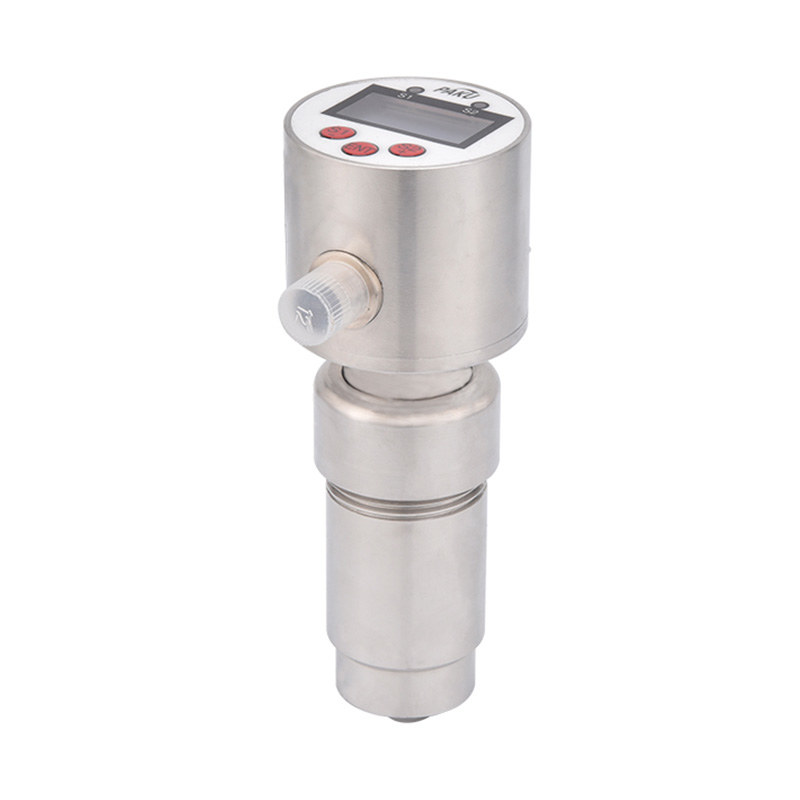

Вставной датчик расхода с рабочим колесом - SN51C
Home / Продукты / Серия Flow / Датчик расхода / Вставной датчик расхода с рабочим колесом - SN51C

If you have any further questions, please call +86-021-37566990 or fill out the inquiry form.

Product 3D Image
Get coupons

Вставной датчик расхода с рабочим колесом - SN51C

Product introduction

Датчик расхода с вставным рабочим колесом серии SN51C и интеллектуальный переключатель расхода представляют собой компактный датчик расхода, отличающийся небольшими размерами, простотой настройки и другими преимуществами. Встроенная интеллектуальная схема позволяет произвольно устанавливать верхний и нижний пределы расхода, а также удаленно настраивать значение срабатывания сигнализации для мониторинга условий расхода в режиме реального времени. Все параметры можно произвольно настраивать на месте, а рабочее колесо измеряет среду, проходящую через датчик, с помощью интеллектуальной схемы, которая обрабатывает произвольно запрограммированные данные.
Импульсный выход типа Холла, открытый коллектор PNP/NPN, высокая способность управления.
-Высокая химическая стойкость.
-Класс защиты IP65, подходит для суровых полевых условий.
-Вставной тип для простой установки.
-Хорошая стабильность, высокая помехоустойчивость.
-Высокая надежность, не требует обслуживания.

Технические индикаторы Чертеж с указанием размеров Схема подключения Схема панели Схематическая диаграмма сварочной базы Таблица выбора
Диапазон расхода 0,15~6 м/с
Диапазон диаметров труб DN15-DN600 (½ - 24 дюйма)
Напряжение питания 5~24 В постоянного тока
Точность повторяемости/точность линейности ± 1,5℅ полной шкалы
Температура и давление Корпус из ПП 12,5 бар при 25℃ 1,7 бар при 90℃
Корпус из ПВДФ 14,0 бар
при 25℃ 1,7 бар при 100℃
Корпус из ПВДФ 14,0 бар при 25℃ 1,7 бар при 100℃
Компоненты переполнения Корпус датчика ПП/ПВДФ
Уплотнительное кольцо FPM/EPDM
Рабочее колесо ПВДФ
Подшипник/Вал Высокотемпературный оксидный резец ZrO2 (керамика)

SN51C- А П 25  А А     Подробное описание
SN51C-                 Датчик расхода погружного импеллера серии SN51C
  А               Локальный дисплей
  Б               Нет дисплея
    П             Выход PNP
    Н             Выход NPN
    М             Импульсный выход
      25            Диаметр трубы: Ду25
      32            Диаметр трубы: DN32
      40            Диаметр трубы: DN40
      ДН...           При заказе указывайте конкретный диаметр трубы (DN15-DN600)
        Б         Материал рабочего колеса: ПВДФ
                Материал корпуса: нержавеющая сталь 304
                Материал корпуса: ПП
                Материал корпуса: ХПВХ
                Материал корпуса: ПВДФ
                Материал корпуса: ПТФЭ
            А     Вал: ZrO2
                Два коммутационных выхода
                Два коммутационных + аналоговых выхода 4-20 мА
                Два переключателя + импульсный выход
                Т Диапазон температур по умолчанию: 0-100℃
                Т... Индивидуальный диапазон температур
* Таблица выбора предназначена только для выбора параметров и поставляется с соответствующим кодом параметра.
