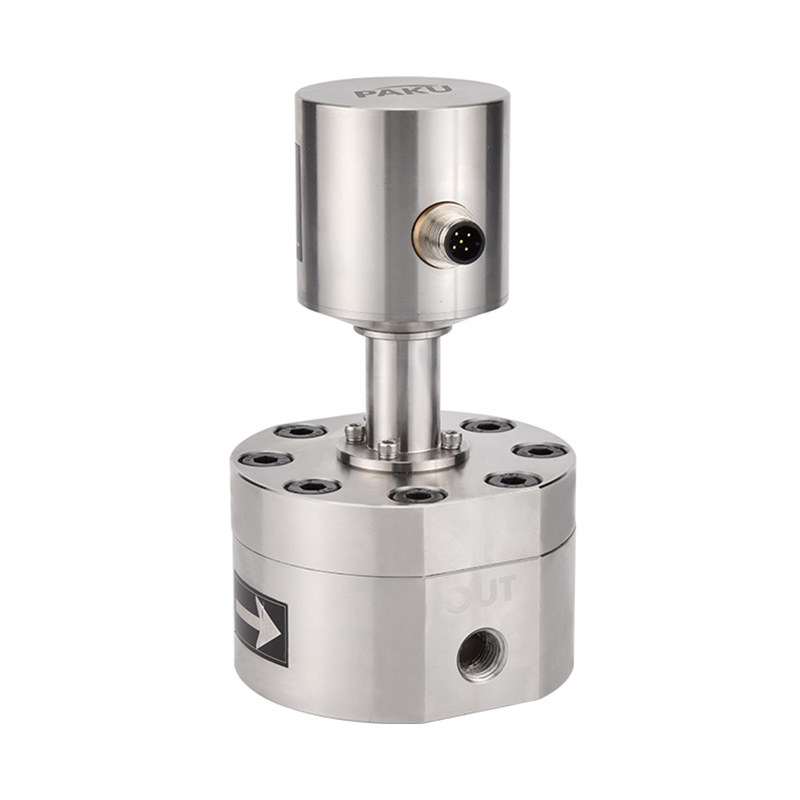

Микроовальный датчик расхода с шестеренчатым механизмом - SN54

PREV: Эксцентриковый датчик расхода с рабочим колесом — SN54D
NEXT: Микроовальный датчик расхода SN55A

Product introduction

Датчик расхода SN54 со встроенным двойным эллиптическим механизмом, благодаря высокоточному расчету объема среды через объем, позволяет измерять микрожидкостные среды. Это новый тип датчика объемного расхода. Он используется для точного непрерывного или прерывистого измерения расхода жидкости или мгновенного расхода в трубопроводах.
-Двойные аналоговые переключающие выходы.
-Возможность выбора PNP/NPN.
-ЖК-дисплей.
-Высокая точность мониторинга.
-Точное количественное измерение.
-Широкий спектр применения.
-Независимость от пульсаций среды.

Применение продукта Технические параметры Схема подключения Чертеж с указанием размеров Схема панели Таблица выбора

Широко применяется в различных отраслях промышленности для точного измерения расхода при малых расходах. Применяемые среды: присадки к топливу, флотационные резервуары для очистки воды, ингибиторы коррозии, катализаторы, эмульгаторы, масла, смазки, специи, клеи, растворители, чернила и пестициды, а также другие высоковязкие среды. Области применения: автомобилестроение, авиация, горнодобывающая промышленность, электроэнергетика, химическая, фармацевтическая, пищевая, лакокрасочная, нефтяная промышленность, охрана окружающей среды, полиграфия и другие.
Доступен корпус из нержавеющей стали или алюминия.
Передача цифрового сигнала управления .

Диапазон измерения	Подробности смотрите в таблице параметров.
Выходной сигнал	4-20 мА/импульс
Точность измерения	0,5% полной шкалы
Повторяемость	0,1% полной шкалы
Источник питания	24 В постоянного тока
Средняя температура	-30...80℃ (высокая температура 150℃)
Сопротивление материала давлению	Алюминий: стандартное давление 100 бар. Нержавеющая сталь: стандартное давление 200 бар. Нержавеющая сталь: индивидуальное сопротивление давлению 420 бар.

Иголка	Кабели	Сигнал
1	Коричневый	Источник питания
2	Белый	Переключатель 2
3	Синий	Земля
4	Черный	Переключатель 1
5	Серый	мА/Импульс P

SN54-

Коэффициент Ульсе
мл/П

Подробное описание

SN54-

Микроэллиптический шестеренчатый датчик расхода серии SN54

0,5

Диапазон: 0,02 - 2 л/мин (соответствует: жен. G1/8, M6)

2.5

Диапазон: 0,1–10 л/мин (соответствует: жен. G1/4, M10)

8.5

Диапазон: 0,3–30 л/мин (соответствует: женскому G1/2, M12)

Ф1

14.3

Диапазон: 0,6–60 л/мин (соответствует: жен. G3/4, M20)

двадцать три

Диапазон измерения: 0,5-100 л/мин (соответствует: внутренней резьбе G1, M25)

ЧАС

Специальный дизайн

2 коммутационных + 1 аналоговый выход 4-20 мА, локальный дисплей

Корпус из нержавеющей стали

Алюминиевый корпус

Стандартная версия

Высокотемпературная настройка

Высокое давление

*Примечание: коэффициент импульса расходомера указан на расходомере, обычно XX мл/импульс.
* Таблица выбора предназначена только для выбора параметров, при этом параметр соответствует заводскому коду.
