Микроовальный датчик расхода SN55A

PREV: Микроовальный датчик расхода с шестеренчатым механизмом - SN54
NEXT: Микро-круговой датчик расхода с шестеренчатым механизмом - SN54B

Product introduction

Микро-шестеренчатый расходомер SN55A имеет встроенную двойную эллиптическую шестерню, которая приводится в движение жидкостью, поступающей в измерительную камеру шестеренчатого расходомера, при этом каждый зуб и стенка измерительной камеры образуют пространство, содержащее равный объем жидкости. Объем проходящей жидкости измеряется по количеству шестерен, проходящих через датчик.
Расходомер SN55A не зависит от вязкости среды и имеет высокую точность и повторяемость измерений даже на верхнем и нижнем пределах диапазона. Особенно подходит для измерения сред с высокой вязкостью.
-Двойные аналоговые переключающие выходы
-PNP/NPN выбираются по желанию
-Высокоточное мониторинг
-Точное дозирование
-Широкий спектр применения сред
-Не зависит от пульсации среды
-Корпус из нержавеющей стали/алюминия доступен по желанию
-Цифровая передача сигнала управления

Применение продукта Техническое описание Схема подключения Чертеж с указанием размеров Таблица выбора

Широко используется в различных отраслях промышленности для точного измерения малых расходов. Применяемые среды: присадки к топливу, флотационные резервуары для очистки воды, ингибиторы коррозии, катализаторы, эмульгаторы, масла, смазки, специи, клеи, растворители, чернила и пестициды, а также другие высоковязкие среды. Области применения включают автомобилестроение, авиацию, горнодобывающую промышленность, электроэнергетику, химическую, фармацевтическую, пищевую, лакокрасочную, нефтяную промышленность, охрану окружающей среды, полиграфию и другие отрасли.

- Диапазон измерения: см. таблицу выбора
- Выходной сигнал: импульсный
- Точность измерения: 0,5 процента
- Питание: 24 В постоянного тока
- Температура среды: -30...80 °C (по индивидуальному заказу: 150 °C)
- Стандартное давление: 5 МПа -
Высокое давление: 40 МПа (нержавеющая сталь)

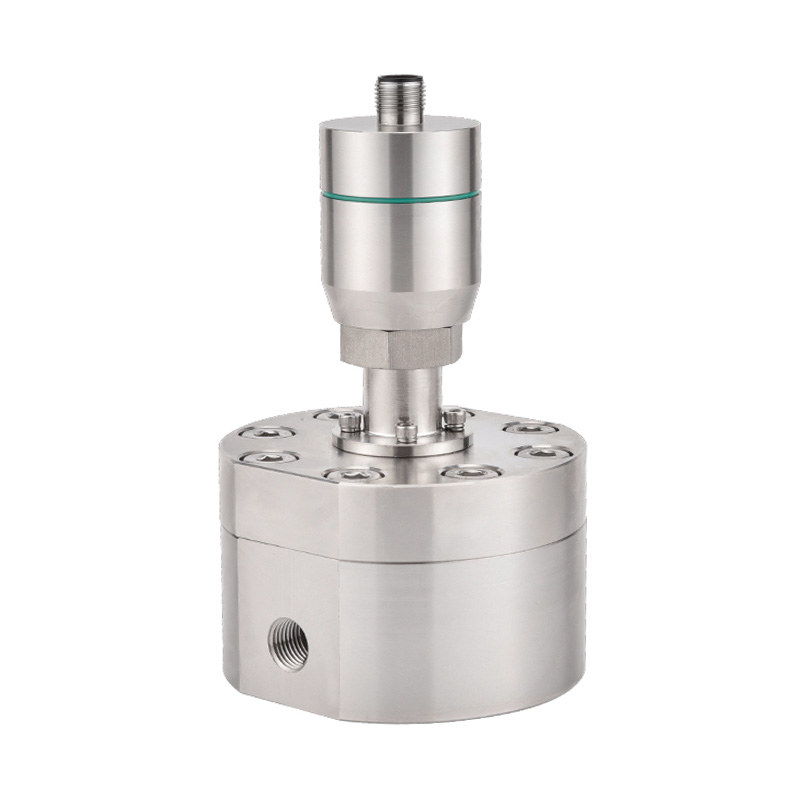

Габаритный чертеж 1 (тип разъема М12)

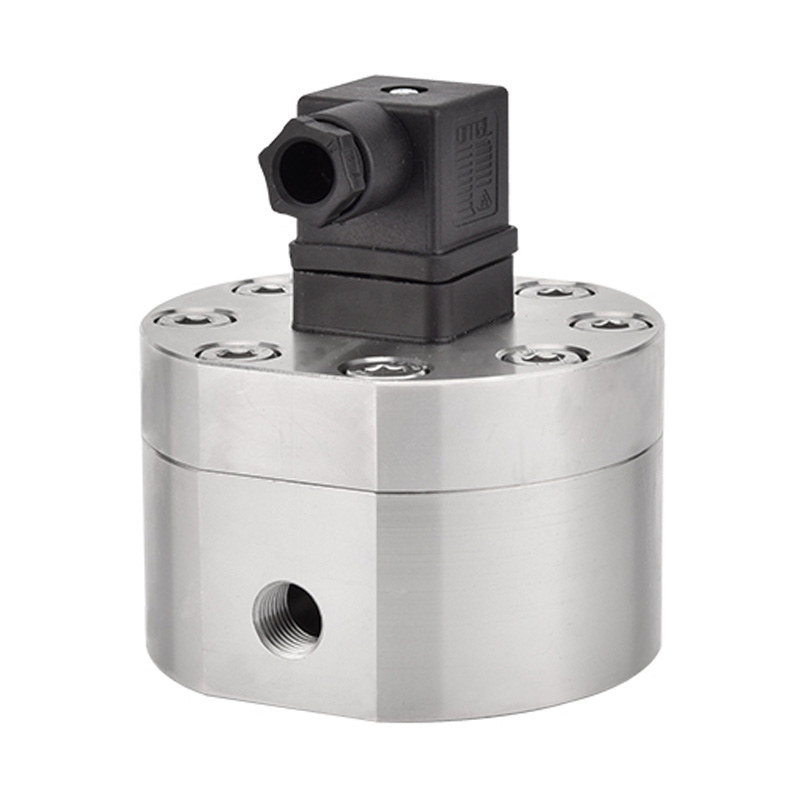

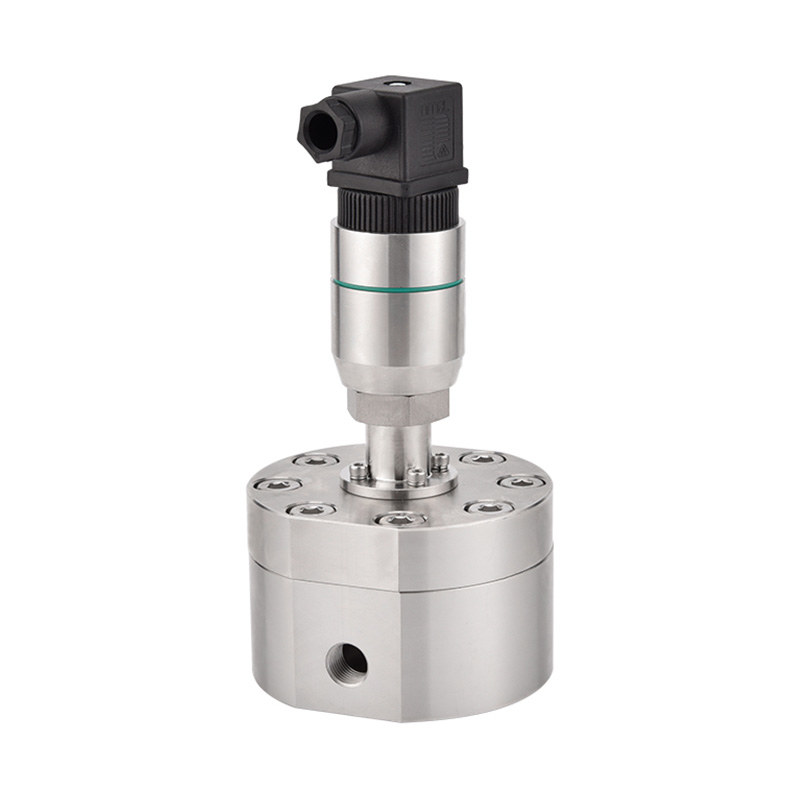

Габаритный чертеж 2 (тип Хиршмана)

Сигнал	Иголка
Сила Положительная	1
Пульс	2
Мощность отрицательная	3

SN55A-

Коэффициент пульса
Мл/П

Подробное описание

SN55A-

Миниатюрный датчик расхода с эллиптическими шестернями серии SN55A

Разъемы

Хассман

Компактный тип (выход 4–20 мА, выход 1–5 В не является опцией)

Нет светодиодного дисплея

0,5

Диапазон: 0,02 - 2 л/мин (соответствует: внутренней резьбе G1/8, M6)

2.5

Диапазон: 0,1–10 л/мин (соответствует: жен. G1/4, M10)

8.5

Диапазон: 0,3–30 л/мин (соответствует: женскому G1/2, M12)

Ф1

14.3

Диапазон: 0,6–60 л/мин (соответствует: жен. G3/4, M20)

двадцать три

Диапазон измерения: 1-100 л/мин (соответствует: жен. G1, M25)

ЧАС

Специальный дизайн

PNP-импульсный выход

Импульсный выход NPN

Выход 4-20 мА

Выход 1-5 В

Корпус из нержавеющей стали

Алюминиевый корпус

Стандартный

Высокотемпературная настройка

Высокое напряжение

* Таблица выбора предназначена только для выбора параметров и будет отправлена с соответствующим кодом параметра.
