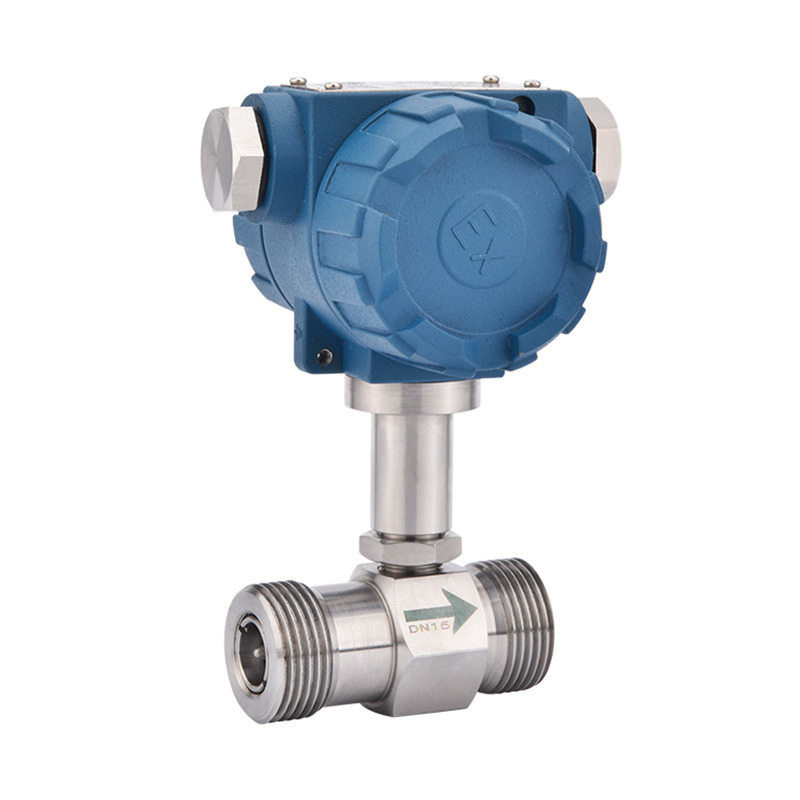

Получите купоныТурбинный датчик расхода серии SN51 является высокоточным прибором для измерения расхода. Он вобрал в себя передовые технологии отечественных и зарубежных приборов для измерения расхода и был оптимизирован и усовершенствован. Он имеет простую конструкцию, легкий вес и
отличается высокой точностью, хорошей воспроизводимостью, чувствительным откликом, простотой установки, обслуживания и использования, а также подходит для измерения сред с низкой вязкостью, таких как вода, дизельное топливо, бензин и т. д. Совместимость с соответствующими приборами
Корпус прибора может использоваться для измерения расхода и общего количества жидкости. Широко используется в вычислительных и контрольных системах в нефтяной, химической промышленности, металлургии, научных исследованиях и других областях.
Датчики доступны в различных формах, таких как обычный тип, высокоточный тип и износостойкий тип (цементированный карбид). Существует два типа усилителей: обычный тип и взрывозащищенный тип, а датчик также может рассчитываться с учетом расхода на месте.
Счетчик оснащен (питается от литиевых батарей, замена батарей через 1 год).
| Называется Диаметр DN (мм) |
Диапазон расхода (м³/ч) | Номинальное давление PN (МPа) |
Максимальная потеря давления (МPа) |
|||||||||||||||||||||||||||||||||
| Нижний предел | Верхний предел | Нижний предел | Верхний предел | Нижний предел | Верхний предел | |||||||||||||||||||||||||||||||
| 2 | 0,03 | 0,16 | Сопротивление давлению резьбы: 6,3 Сопротивление давлению фланца: 1,6 Пожалуйста, укажите особое сопротивление давлению |
0,15 | ||||||||||||||||||||||||||||||||
| 4 | 0,04 | 0,25 | 0,12 | |||||||||||||||||||||||||||||||||
| 6 | 0.1 | 0,6 | 0,08 | |||||||||||||||||||||||||||||||||
| 10 | 0,2 | 1.2 | 0,05 | |||||||||||||||||||||||||||||||||
| 12 | 0,12 | 2.4 | 0,05 | |||||||||||||||||||||||||||||||||
| 15 | 0,6 | 4 | 0,6 | 6 | 0,035 | |||||||||||||||||||||||||||||||
| 20 | 0,8 | 8 | ||||||||||||||||||||||||||||||||||
| 25 | 1.6 | 10 | 1 | 10 | ||||||||||||||||||||||||||||||||
| 32 | 1.5 | 15 | ||||||||||||||||||||||||||||||||||
| 40 | 3 | 20 | 3 | 20 | 2 | 20 | 0,025 | |||||||||||||||||||||||||||||
| 50 | 6 | 40 | 6 | 40 | 4 | 40 | ||||||||||||||||||||||||||||||
| 65 | 8 | 80 | ||||||||||||||||||||||||||||||||||
| 80 | 16 | 100 | 16 | 100 | 10 | 100 | ||||||||||||||||||||||||||||||
| 100 | 25 | 160 | 25 | 160 | 20 | 222 | ||||||||||||||||||||||||||||||
| 125 | 25 | 250 | ||||||||||||||||||||||||||||||||||
| 150 | 60 | 400 | 50 | 300 | 40 | 400 | ||||||||||||||||||||||||||||||
| 200 | 100 | 600 | 80 | 800 | ||||||||||||||||||||||||||||||||
| 250 | 160 | 1000 | 120 | 1200 | ||||||||||||||||||||||||||||||||
| 300 | 260 | 1600 | 180 | 1800 | ||||||||||||||||||||||||||||||||
| Примечание: крайний правый столбец диапазона расхода представляет собой стандартное контрольное значение, а остальные диапазоны расхода являются настраиваемыми диапазонами. | ||||||||||||||||||||||||||||||||||||
Тип крепления с зажимом

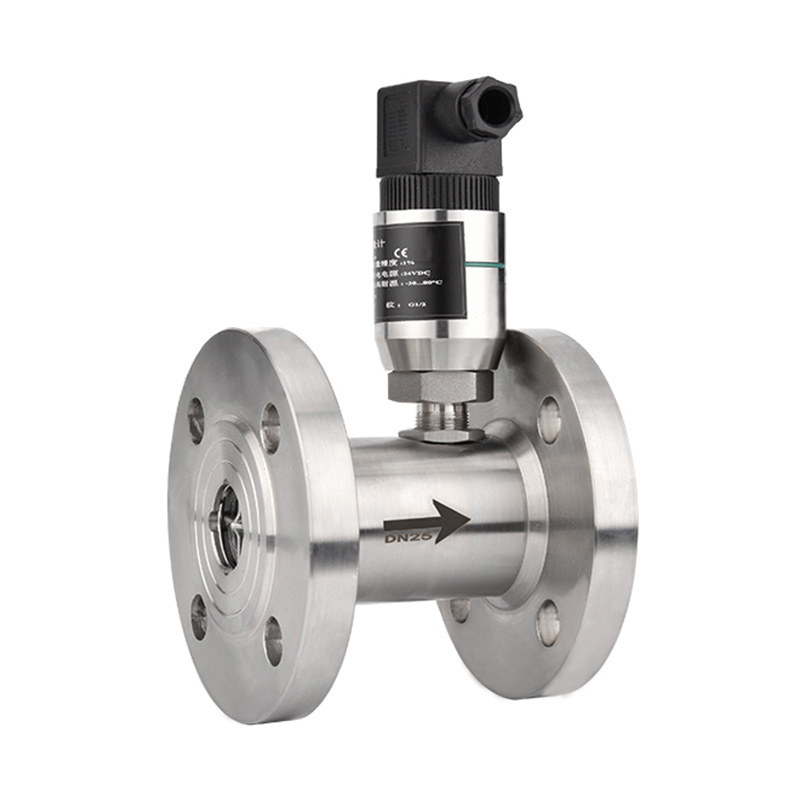

Тип фланцевого соединения

| Диаметр инструмента (мм) |
L (мм) |
D (мм) |
H(мм) | |||||||||||||||||||||||||||||||||
| Тип импульса | Взрывозащищенный импульсный тип | Тип выхода 4-20 мА | Умный дисплей | |||||||||||||||||||||||||||||||||
| 15 | 66 | 66 | 155 | 220 | ||||||||||||||||||||||||||||||||
| 20 | 66 | 66 | 160 | 225 | ||||||||||||||||||||||||||||||||
| 25 | 66 | 66 | 165 | 230 | ||||||||||||||||||||||||||||||||
| 32 | 70 | 86 | 170 | 240 | ||||||||||||||||||||||||||||||||
| 40 | 75 | 86 | 180 | 245 | ||||||||||||||||||||||||||||||||
| 50 | 75 | 92 | 195 | 260 | ||||||||||||||||||||||||||||||||
| 65 | 75 | 105 | 205 | 210 | 210 | 275 | ||||||||||||||||||||||||||||||
| 80 | 84 | 120 | 220 | 225 | 225 | 290 | ||||||||||||||||||||||||||||||
| 100 | 90 | 140 | 245 | 250 | 250 | 310 | ||||||||||||||||||||||||||||||
| 125 | 100 | 165 | 270 | 275 | 275 | 340 | ||||||||||||||||||||||||||||||
| 200 | 150 | 240 | 350 | 350 | 350 | 415 | ||||||||||||||||||||||||||||||
Калибр метра мм |
Внешняя резьба L мм |
Внутренняя резьба L мм |
H(мм) | G Внешняя резьба |
G Внутренняя резьба |
||||||||||||||||||
| Тип импульса | Взрывозащищенный импульсный тип |
Тип выхода 4-20 мА |
Тип интеллектуального дисплея |
||||||||||||||||||||
| 4 | 225 | 80 | 142 | 145 | 145 | 210 | G1/2 | G1/4 | |||||||||||||||
| 6 | 225 | 80 | 143 | 145 | 145 | 210 | G1/2 | G1/4 | |||||||||||||||
| 8 | 225 | 80 | 144 | 146 | 146 | 210 | G1/2 | G1/4 | |||||||||||||||
| 10 | 345 | 80 | 145 | 150 | 147 | 210 | G1/2 | G3/8 | |||||||||||||||
| 12 | 345 | 80 | 146 | 150 | 1448 | 212 | G3/4 | G1/2 | |||||||||||||||
| 15 | 75 | 110 | 147 | 150 | 150 | 215 | G1 | G1/2 | |||||||||||||||
| 20 | 85 | 115 | 150 | 155 | 155 | 220 | G1 | G3/4 | |||||||||||||||
| 25 | 100 | 140 | 155 | 160 | 160 | 225 | G1-1/4 | G1 | |||||||||||||||
| 32 | 120 | 168 | 175 | 180 | 180 | 245 | G1-1/2 | G1-1/4 | |||||||||||||||
| 40 | 140 | 180 | 180 | 184 | 180 | 250 | G2 | G1-1/2 | |||||||||||||||
| 50 | 150 | 200 | 185 | 190 | 190 | 255 | G2-1/2 | G2 | |||||||||||||||
| Примечание: вышеуказанный датчик расхода DN4–DN10 включает в себя стандартный для завода размер прямого участка трубы, датчик расхода диаметром DN15–DN50 не включает в себя размер прямого участка трубы. |
|||||||||||||||||||||||

Размеры Рис. 2 (Тип соединения с внутренней резьбой)

Калибр метра мм |
L мм |
D мм |
К мм |
H(мм) | d мм |
n Количество отверстий |
Стандартное сопротивление давлению |
|||||||||||||||||
| Тип импульса | Взрывозащищенный импульсный тип |
Тип выхода 4-20 мА |
Тип интеллектуального дисплея |
|||||||||||||||||||||
| 15 | 75 | 95 | 65 | 175 | 180 | 180 | 245 | 14 | 4 | 1,6 МПа |
||||||||||||||
| 20 | 85 | 105 | 75 | 185 | 190 | 190 | 255 | 14 | 4 | |||||||||||||||
| 25 | 100 | 115 | 85 | 200 | 195 | 195 | 260 | 14 | 4 | |||||||||||||||
| 32 | 120 | 140 | 100 | 210 | 215 | 215 | 275 | 18 | 4 | |||||||||||||||
| 40 | 140 | 150 | 110 | 195 | 220 | 220 | 285 | 18 | 4 | |||||||||||||||
| 50 | 150 | 165 | 125 | 230 | 235 | 235 | 295 | 18 | 4 | |||||||||||||||
| 65 | 175 | 185 | 145 | 255 | 260 | 260 | 325 | 18 | 8 | |||||||||||||||
| 80 | 200 | 200 | 160 | 260 | 265 | 265 | 330 | 18 | 8 | |||||||||||||||
| 100 | 220 | 220 | 180 | 285 | 285 | 285 | 350 | 18 | 8 | |||||||||||||||
| 125 | 250 | 250 | 210 | 310 | 315 | 315 | 380 | 18 | 8 | |||||||||||||||
| 150 | 300 | 285 | 240 | 345 | 345 | 345 | 410 | 22 | 8 | |||||||||||||||
| 200 | 360 | 340 | 295 | 395 | 400 | 400 | 465 | 22 | 12 | |||||||||||||||

Схема подключения импульсного выхода

Принципиальная структурная схема преобразователя

Место установки



| SN51- | 025 | D | 1 | А | P1 | А | D | Подробное описание | ||||||||||||||||||||||||||||
| SN51- | Турбинные датчики расхода серии SN51 | |||||||||||||||||||||||||||||||||||
| СН-51А | Модель A (уровень защиты: IP67) (уровень взрывозащиты CT6) | |||||||||||||||||||||||||||||||||||
| СН-51B | Модель B (Уровень защиты: IP67) (Уровень взрывозащиты CT6) | |||||||||||||||||||||||||||||||||||
| SN51-C | Модель C (Уровень защиты: IP65) | |||||||||||||||||||||||||||||||||||
| 025 | «Вариант калибровки, 025 соответствует трубе DN25 (для труб специального диаметра обратитесь к инженеру по продажам)» | |||||||||||||||||||||||||||||||||||
| А | Локальный дисплей с питанием от батареи, без выходного сигнала | |||||||||||||||||||||||||||||||||||
| B | Выход импульсного сигнала, без отображения (NPN или PNP) | |||||||||||||||||||||||||||||||||||
| С | Аналоговый выход 4-20 мА, без дисплея | |||||||||||||||||||||||||||||||||||
| D | Локальный дисплей, аналоговый выходной сигнал 4–20 мА | |||||||||||||||||||||||||||||||||||
| E | Локальный дисплей, аналоговый выходной сигнал 2–10 В | |||||||||||||||||||||||||||||||||||
| F | Локальный дисплей, аналоговый выходной сигнал 1–5 В | |||||||||||||||||||||||||||||||||||
| G | Местный дисплей, выход импульсного сигнала (NPN или PNP) | |||||||||||||||||||||||||||||||||||
| 1 | RS485-связь | |||||||||||||||||||||||||||||||||||
| 2 | протокол HART | |||||||||||||||||||||||||||||||||||
| 1 | Уплотнительное соединение с внутренней резьбой (подходит для диаметров ≤DN32) | |||||||||||||||||||||||||||||||||||
| 2 | Фланцевое соединение (подходит для диаметров ≥DN15) | |||||||||||||||||||||||||||||||||||
| 3 | Хомутовое соединение санитарного класса | |||||||||||||||||||||||||||||||||||
| 4 | Быстроразъемные фитинги для шлангов | |||||||||||||||||||||||||||||||||||
| 5 | Герметичное соединение с внешней резьбой (подходит для ≤DN32) | |||||||||||||||||||||||||||||||||||
| С | Точность 1,0% | |||||||||||||||||||||||||||||||||||
| P1 | Выдерживаемое давление: 16 бар | |||||||||||||||||||||||||||||||||||
| P2 | Выдерживаемое давление: 25 бар | |||||||||||||||||||||||||||||||||||
| P3 | Выдерживаемое давление: 40 бар | |||||||||||||||||||||||||||||||||||
| P4 | Выдерживаемое давление: 63 бар | |||||||||||||||||||||||||||||||||||
| P5 | Выдерживаемое давление: 160 бар (диаметр ≤DN50) | |||||||||||||||||||||||||||||||||||
| P6 | Выдерживаемое напряжение: 250 бар (диаметр ≤DN50) | |||||||||||||||||||||||||||||||||||
| P7 | Выдерживаемое напряжение: 320 бар (диаметр ≤DN50) | |||||||||||||||||||||||||||||||||||
| P8 | Выдерживаемое напряжение: 400 бар (диаметр ≤DN50) | |||||||||||||||||||||||||||||||||||
| А | Преобразователь прерывания кода (опционально) | |||||||||||||||||||||||||||||||||||
| С | Умный преобразователь (опционально) | |||||||||||||||||||||||||||||||||||
| D | 24 В | |||||||||||||||||||||||||||||||||||
| А | 220 В | |||||||||||||||||||||||||||||||||||
| С | Питание от батареи (только для выбора без выхода) | |||||||||||||||||||||||||||||||||||
| * При заказе, пожалуйста, укажите направление потока среды, тип среды, диаметр трубы и желаемый интервал измерения. Мы поможем вам с точной проверкой при отправке с завода. * Если это вязкая среда, пожалуйста, укажите вязкость, температуру, тип среды и диапазон расхода . |
||||||||||||||||||||||||||||||||||||
