Датчик расхода и температуры с крыльчаткой SN52D
Home / Продукты / Серия Flow / Датчик расхода / Датчик расхода и температуры с крыльчаткой SN52D

If you have any further questions, please call +86-021-37566990 or fill out the inquiry form.

Product 3D Image
Get coupons

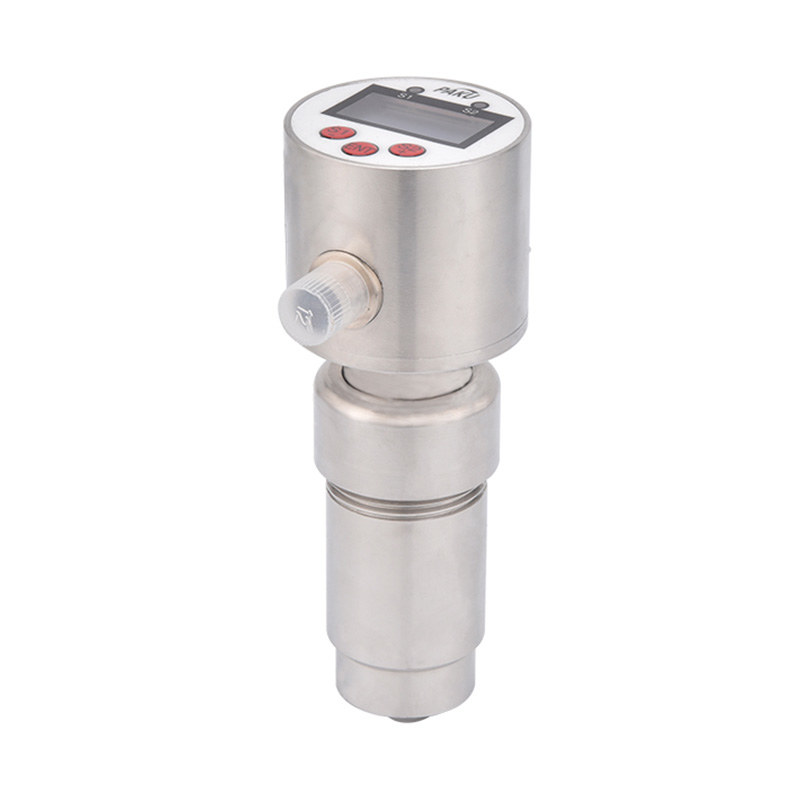

Датчик расхода и температуры с крыльчаткой SN52D

Product introduction

Датчик расхода с рабочим колесом серии SN52D также является интеллектуальным переключателем расхода и температуры. Это компактный датчик расхода и температуры, отличающийся небольшими размерами и простотой настройки. Благодаря встроенной интеллектуальной схеме он позволяет произвольно устанавливать верхние и нижние пределы сигнализации расхода и температуры, а также обеспечивает удаленный мониторинг условий расхода и температуры в режиме реального времени. Все параметры можно свободно настраивать на месте. Крыльчатка измеряет расход среды, а температура обрабатывается интеллектуальной схемой для программируемого выхода.

Импульсный выход с эффектом Холла, открытый коллектор PNP/NPN, высокая мощность привода.
Высокая химическая коррозионная стойкость.
Степень защиты IP65, подходит для суровых условий эксплуатации.
Вставной тип, прост в установке.
Хорошая стабильность и высокая помехоустойчивость.
Высокая надежность, не требует обслуживания.

Схема подключения Схематическая диаграмма панели Чертеж с указанием размеров Технические индикаторы Таблица выбора

Иголка Кабель Сигнал
1 Белый

Поток мА

2 Коричневый 24В+
3 Зеленый Температура мА
4 Желтый

Сигнализация низкой температуры T1

5 Серый

Сигнализация высокой температуры T2

6 Розовый

F2 Сигнализация высокого расхода

7 Синий Земля
8 Красный

F1 Сигнализация низкого расхода



Диапазон скорости потока

0,15~6 м/с

Диапазон диаметров труб

Ду10-Ду32

Напряжение питания

5~24 В постоянного тока

Точность повторяемости/Точность линейности

±1,5% полной шкалы



Температура и давление



Корпус из ПП

12,5 бар при 25℃, 5 бар при 90℃

Корпус из ПВДФ: 14,0 бар при 25℃, 1,7 бар при 100℃

Корпус из ПВДФ

14,0 бар при 25℃, 5 бар при 100℃



Смачиваемые части







Корпус датчика

ПОМ/Алюминий/Нержавеющая сталь

Уплотнительное кольцо

FPM/EPDM

Рабочее колесо

ПВДФ

Подшипник / Вал

Высокотемпературная циркониевая (ZrO₂) керамика

SN52D- А П 1 А А Б 1 0-100 А

Подробный

SN52D-

Интегрированный датчик расхода и температуры рабочего колеса серии SN52D

  А

Диаметр трубы: DN10

  Б
С


Диаметр трубы: DN15

Диаметр трубы: DN20

  Д

Диаметр трубы: DN25

  E
DN


Диаметр трубы: DN32

При заказе указывайте диаметр трубы.

    П
Н


Выход PNP

Выход NPN

      1

Внутреннее резьбовое соединение

      2 А

Внешнее резьбовое соединение

Материал рабочего колеса: ПВДФ

          А

Вал: ZrO₂

            А
Б


Материал дисплея: ПОМ

Материал дисплея: алюминий

            С 1

Материал дисплея: нержавеющая сталь

Материал корпуса: ПОМ

              2

Материал корпуса: ПВХ

              3
4


Материал корпуса: алюминий

Материал корпуса: нержавеющая сталь

                ...

Диапазон температур: 0–100 ℃

                  А
Б


2 выхода реле потока

2 выхода температурного переключателя + 1 выход температуры 4–20 мА

                  С
Д


2 выхода реле расхода + 1 выход расхода 4–20 мА

1 Выход температуры 4–20 мА

                  Э

1 выход потока 4–20 мА

                  Ф
Г


2 аналоговых выхода 4–20 мА (температура, расход)

4 выхода переключателя (температура, поток)

                  ЧАС

4 выхода переключателей (температура, поток) + 2 аналоговых выхода

                    1
2

Встроенный тип (внутренняя/внешняя резьба опционально)

Тип вставки (минимальный размер сварной трубы DN10)

*Таблица выбора предназначена только для настройки параметров. Заводское производство основано на сопоставлении параметров с кодом.
