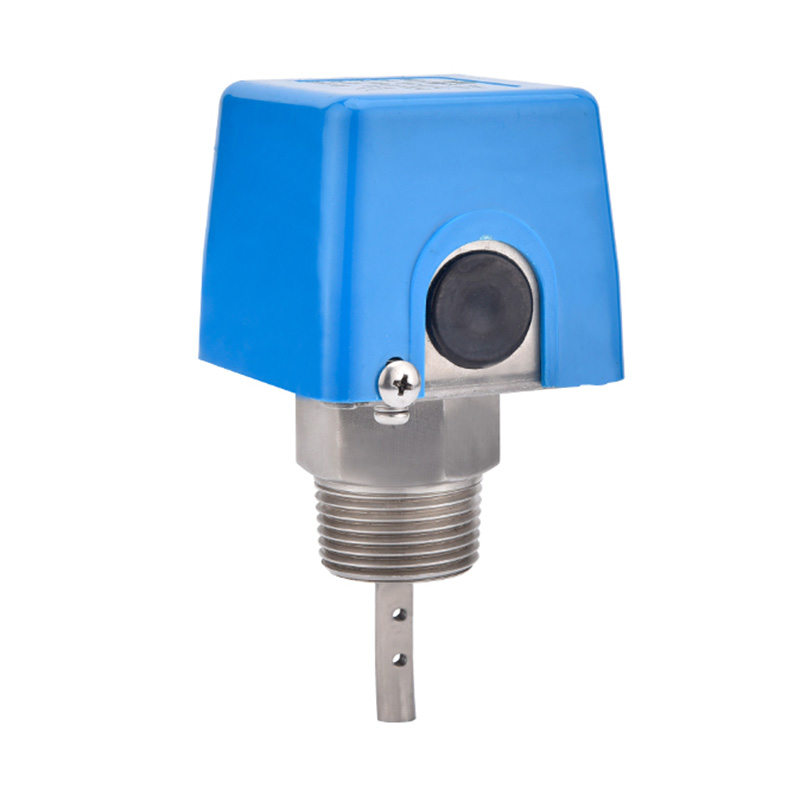

Переключатель потока с перегородкой - SN41
Home / Продукты / Серия Flow / Механический переключатель потока / Переключатель потока с перегородкой - SN41

If you have any further questions, please call +86-021-37566990 or fill out the inquiry form.

Product 3D Image
Get coupons
Product introduction

Механический переключатель потока, встроенный отбойник с пружинной опорой, когда расход достигает заданного значения, механическая конструкция запускает микровыключатель. Выход SPDT, небольшая потеря давления, механические и электронные детали полностью изолированы / диапазон расхода, легко регулируемая настройка, переключатель оснащен набором перегородок (5 штук), в зависимости от условий на месте гибкое сочетание использования широкого спектра трубопроводов, переключатель имеет высокую степень надежности и хорошую воспроизводимость. Переключатель имеет высокую надежность и хорошую повторяемость.

Применение продукта Модель A-Нержавеющая сталь Технические характеристики Применимый диапазон длины лезвия и расхода Размер Фигура Схема подключения Таблица выбора

Пневматический жидкостный насос двойного назначения, промышленная автоматика/механическое оборудование/компрессорная промышленность/холодильное оборудование и кондиционирование воздуха, подходит для трубопроводов диаметром >25 мм.

Диапазон настройки: см. таблицу ниже
Повторяемость: ± 2,5% от общего диапазона
Режим проводки: клеммная проводка
Выход: нормально включенный + нормально закрытый (250 В переменного тока, 3 А)
Давление: 16 бар (латунь), 40 бар (нержавеющая сталь)
Средняя потеря давления: 0,08 бар (при максимальном расходе)
Температура окружающей среды: -25... 80 ℃
температура среды: материал латунь 90 °C, материал нержавеющая сталь 180 ℃
резьба интерфейса: внутренняя резьба R1
Степень защиты: IP33 (тип A), IP67 (тип B)
Материалы:
Корпус: нержавеющая сталь
Материал оболочки: инженерный пластик/цинковый сплав
Технологическое соединение: латунь/нержавеющая сталь
перегородка: нержавеющая сталь

длина лезвия Диаметр трубы (диапазон регулировки л/мин)
1” 2” 3 дюйма 4 дюйма 5 дюймов 6 дюймов
1# 20-48 120-280
2#   40-140 180-470 350-920
3#     100-220 210-590 380-1400
4#       160-450 330-1200
5#         230-900 400-1800

SN41- А ЧАС А спецификация масса
SN41-         Реле потока перегородчатого типа серии SN41
  А       А
  Б       Б
        Резьбовой интерфейс R1
      ЧАС   РА
        А Технологическое соединение: материал латунь 0,55
        Б Технологическое соединение: материал нержавеющая сталь 0,85

 * При заказе, пожалуйста, укажите направление потока среды, тип среды, диаметр трубы и ожидаемое заданное значение. Мы можем
 выполнить настройку на заводе.  *
 Для вязких сред укажите вязкость, температуру и тип
 среды  .
