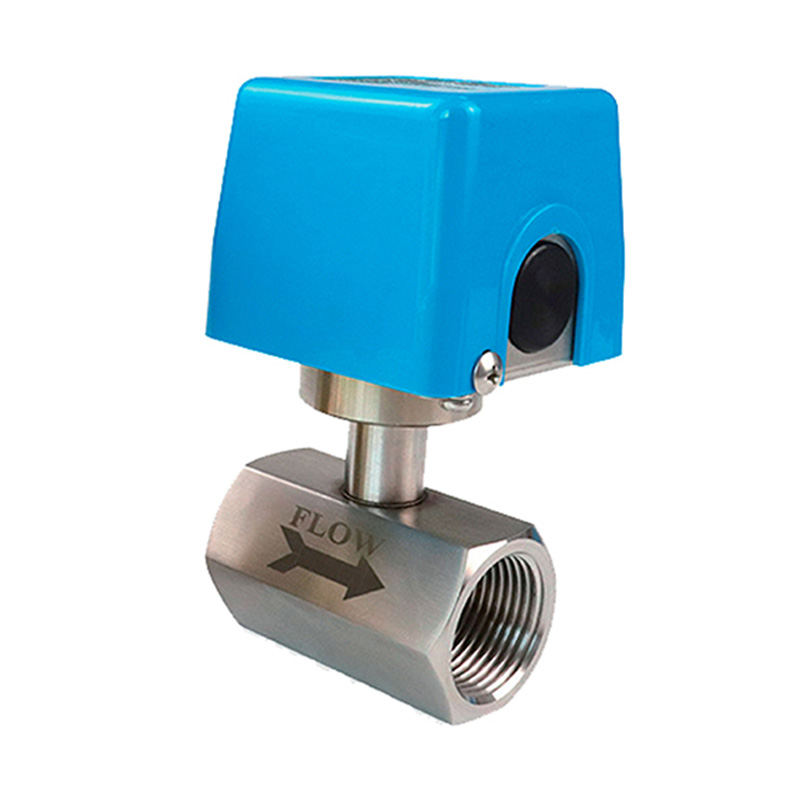

Трубопроводный лепестковый расходный выключатель-SN42

ПРЕДЫДУЩИЙ: Лепестковый расходный выключатель-SN41
ДАЛЕЕ: Поршневой расходный выключатель-SN32

Представление продукта

Встроенный пружинный дефлектор с механической конструкцией, который срабатывает микровыключатель, когда расход достигает заданного значения. Линейный монтаж, хорошая повторяемость, устойчивость к загрязнениям, настройка значения переключения с помощью ручки.

Применение продукта Технические характеристики Схема подключения Размер Фигура Инструкции по установке Применимое средство Таблица выбора

Тип газа-жидкости, промышленная автоматика/механическое оборудование, компрессионная промышленность/холодильная техника и кондиционирование воздуха, подходит для трубопроводов диаметром ≥50 мм.

Диапазон настройки: см. таблицу ниже
Повторяемость: ±2,5% от общего диапазона
Режим подключения: клеммная проводка
Выход: нормально включенный + нормально закрытый (250 В переменного тока, 3 А)
Давление: 16 бар (латунь), 40 бар (нержавеющая сталь)
Средняя потеря давления: 0,08 бар (при максимальном расходе)
температура окружающей среды: -25...80 °C
температура среды: материал латунь 90 °C, материал нержавеющая сталь 180 °C
Степень защиты:
материалы IP33
Корпус: нержавеющая сталь
Технологическое соединение: латунь/нержавеющая сталь
Соединительный шток: латунь/нержавеющая сталь
Заслонка: латунь/нержавеющая сталь

Диаметр трубопровода	вес кg	Интерфейсная резьба D	поймать А/B	давление бар	медленно движущийся л/мин	регулируемый диапазон л/мин	Модель (материал)
15	< 1,5 кг	коническая резьба R1/2	А	16	2	3-11	SN42-01RTA (латунь)
15		коническая резьба R1/2	B	16	3	5-17	SN42-01RTB (латунь)
15		коническая резьба R1/2	А	16	2	3-11	SN42-01RGA (нержавеющая сталь)
15		коническая резьба R1/2	B	16	3	5-17	SN42-01RGB (нержавеющая сталь)
20		Коническая резьба R3/4”	А	16	2	4.2--18	SN42-02RTA (латунь)
20		Коническая резьба R3/4”	B	16	3	8.3--37	SN42-02RTB (латунь)
20		Коническая резьба R3/4”	А	16	2	4.2--18	SN42-02RGA (нержавеющая сталь)
20		Коническая резьба R3/4”	B	16	3	8.3--37	SN42-02RGB (нержавеющая сталь)
25		Коническая резьба R1”	А	16	2	5.2--23	SN42-03RTA (латунь)
25		R1коническая резьба”	B	16	4	10--48	SN42-03RTB (латунь)
25		Коническая резьба R1”	А	16	2	5.2--23	SN42-03RGA (нержавеющая сталь)
25		Коническая резьба R1”	B	16	4	10--48	SN42-03RGB (нержавеющая сталь)
32		Коническая резьба R1 1/4"	А	16	3	8.1--39	SN42-04RTA (латунь)
32		Коническая резьба R1 1/4"	B	16	6	19-90	SN42-04RTB (латунь)
32		Коническая резьба R1 1/4"	А	16	3	8.1--39	SN42-04RGA (нержавеющая сталь)
32		Коническая резьба R1 1/4"	B	16	6	19-90	SN42-04RGB (нержавеющая сталь)
40		Коническая резьба R1 1/2"	А	16	5	15--69	SN42-05RTA (латунь)
40		Коническая резьба R1 1/2"	B	16	7	25--111	SN42-05RTB (латунь)
40		Коническая резьба R1 1/2"	А	16	5	15--69	SN42-05RGA (нержавеющая сталь)
40		Коническая резьба R1 1/2"	B	16	7	25--111	SN42-05RGB (нержавеющая сталь)
* При заказе, пожалуйста, укажите направление потока среды, тип среды, диаметр трубы и ожидаемое заданное значение. Мы можем выполнить настройку на заводе. * Для вязких сред укажите вязкость, температуру и тип среды. * Для газообразных сред укажите давление (манометрическое/абсолютное), температуру и тип среды. * Дополнительный фланец, изготавливаемый по индивидуальному заказу в соответствии с требованиями заказчика. * Таблица выбора доступна только для выбора параметров, соответствующий код поставляется.
