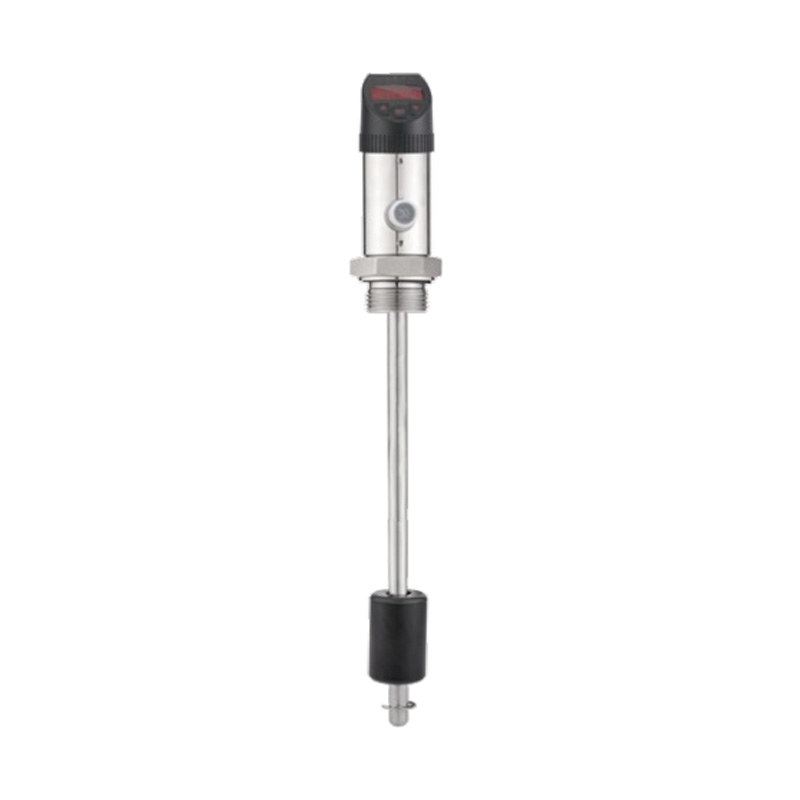

Электронный цифровой датчик уровня жидкости-LF602

PREV: Антикоррозионный электронный датчик уровня жидкости-LF601
NEXT: Электронный датчик уровня жидкости с интегрированным переключателем и датчиком температуры - LF60C

Product introduction

Принцип и особенности: Серия LF602 использует датчик с технологией магнитной индукции для измерения уровня жидкости. Сигнал обрабатывается задней схемой обработки и преобразуется в стандартный промышленный электрический сигнал для вывода и отображения.
Под действием плавучести жидкости поплавок движется вверх и вниз по направляющей штанге, непрерывно задействуя магнитные переключатели в направляющей штанге. Магнитные переключатели управляют количеством включенных или выключенных резисторов, преобразуя изменения уровня жидкости в изменения сопротивления. Затем значение сопротивления обрабатывается задней схемой и преобразуется в стандартный электрический сигнал, который выводится на дисплей.

Полностью металлический корпус.
Используется цифровой ЖК-дисплей, что позволяет использовать эту серию продуктов в различных промышленных приложениях.
Конструкция с двумя клавишами и удобное меню делают продукт более простым в использовании.
Несколько способов подключения позволяют полностью удовлетворить различные специфические требования к установке.
Дисплей, который можно поворачивать на 330°, обеспечивает лучший угол обзора при различных способах установки.

Технические параметры Применение продукта Схема панели Схема подключения Чертеж с указанием размеров Таблица выбора

Диапазон измерения: Определяется пользователем
Измерительная среда: Коррозионностойкая
Устойчивость к давлению: 50 бар
Плотность среды: ≥0,7 г/см³
Напряжение питания: 12...30 В постоянного тока
Потребление тока холостого хода: Макс. 30 мА при питании 24 В постоянного тока
Переключаемый выход: Тип выхода: PNP/NPN переключаемый, нормально открытый или нормально закрытый (опционально), настраиваемый S1, S2
Выходной ток: <500 мА
Время отклика: <10 мс
Разрешение: 5, 10 мм
Аналоговый выход (токовый тип): ≤±0,5% от диапазона
Тип выхода: настраиваемый 4...20 мА
Нагрузка RA: ≤0,5 кОм
Линейность: ≤1,5% от диапазона
Защита проводки: Защита от обратной полярности, перегрузки, короткого замыкания
Дисплей:
Конструкция: Красный 4-разрядный 8-миллиметровый светодиод высокой яркости
Диапазон отображения: 999...9999
Стабильность (годовая дрейф): ≤±0,3% от диапазона
Температура:
Температура среды: -20...80 ℃
Температура окружающей среды: -20...80 ℃
Температура хранения: -30...80 ℃
Материалы:
Корпус головки дисплея: Инженерный пластик
Корпус: Нержавеющая сталь 304
Части, соприкасающиеся со средой: Коррозионно-стойкий материал PFA
Поплавок: Коррозионно-стойкий материал PFA
Степень защиты: IP56
Способ вывода кабеля: Разъем M12x1

- Пищевая/фармацевтическая промышленность
- Электростанции
- Нефтехимическая промышленность
- Целлюлозно-бумажная промышленность
- Водоподготовка
- Котельные

Иголка	Кабель	Сигнал
1	Коричневый	24в+
2	Белый	С2
3	Синий	24в-
4	Черный	С1
5	Серый	мА

LF602-	А	П	А	С	Л	Б	Ф5	Подробное описание
LF602-								Электронный датчик уровня серии LF602
	А							2 выхода переключателя
	Б							2 коммутационных выхода + 1 аналоговый выход 4-20 мА
	С							2 выхода переключателя + 1 аналоговый выход 1-5 В
	Д							2 выхода переключателя + 1 аналоговый выход 0-10 В
		П						выход PNP
		Н						NPN-выход
			А					Наружное резьбовое соединение G1
			Б					Фланцевое соединение
			С					Санитарно-техническое зажимное соединение
								Персонализированная нить
				С				Разъем M12*1 (стандартный кабель 2 м)
					Л			Диапазон измерения: L= мм (единица)
						Б		Материал поплавка: NBR
						Х		Материал поплавка: нержавеющая сталь 304 (аналоговый выход отсутствует)
						С		Специальная настройка (устойчивость к коррозии)
							Ф5	Разрешение: 5 мм
							Ф10	Разрешение: 10 мм
* Таблица выбора предназначена только для выбора параметров, изделие поставляется согласно соответствующему коду параметра. * Значение точки срабатывания сигнализации уменьшается по мере перемещения от электроники к концу резервуара.
