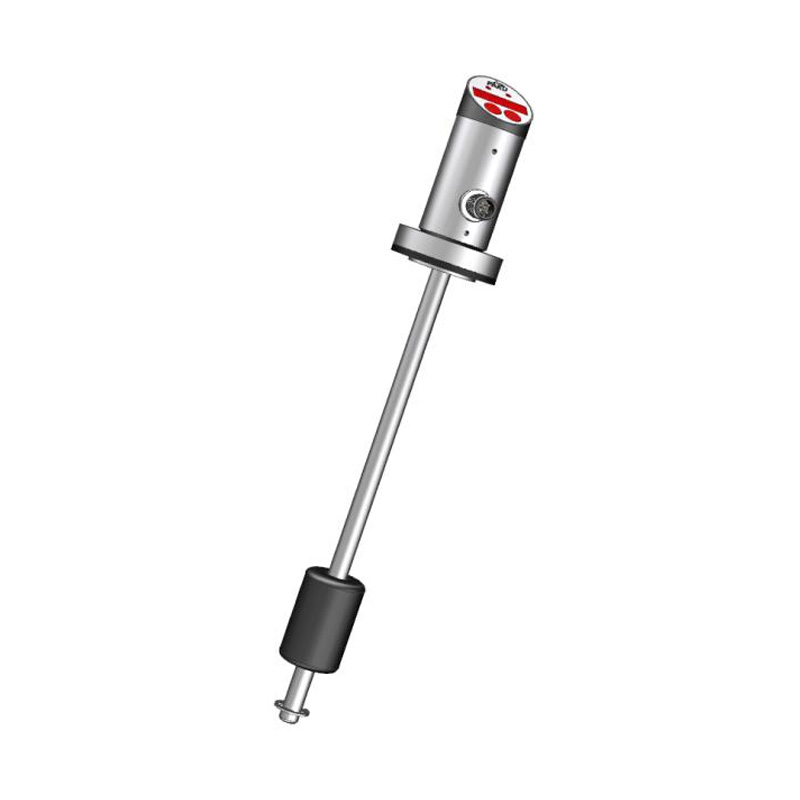

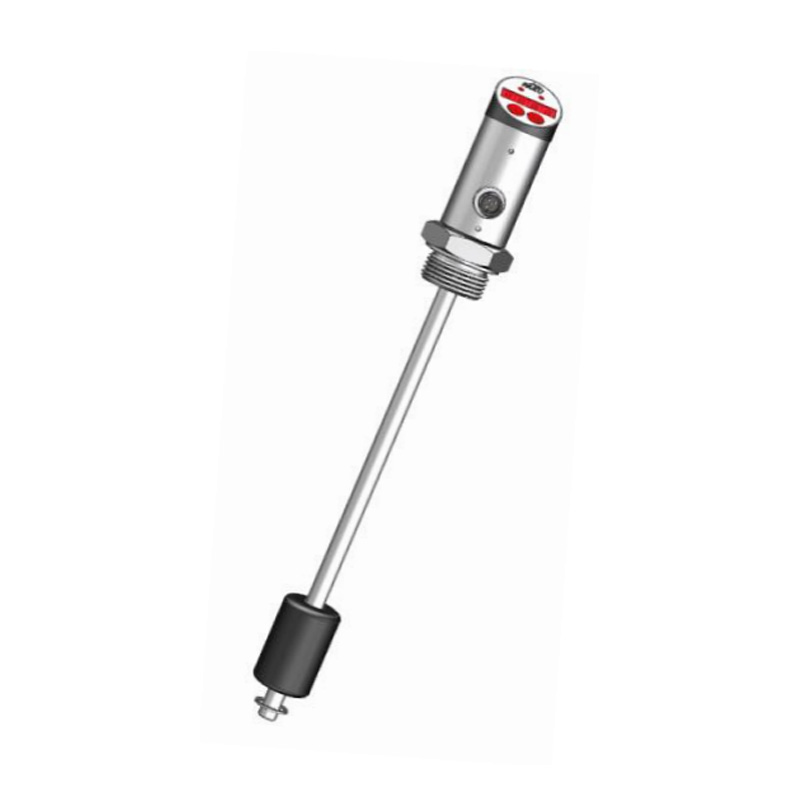

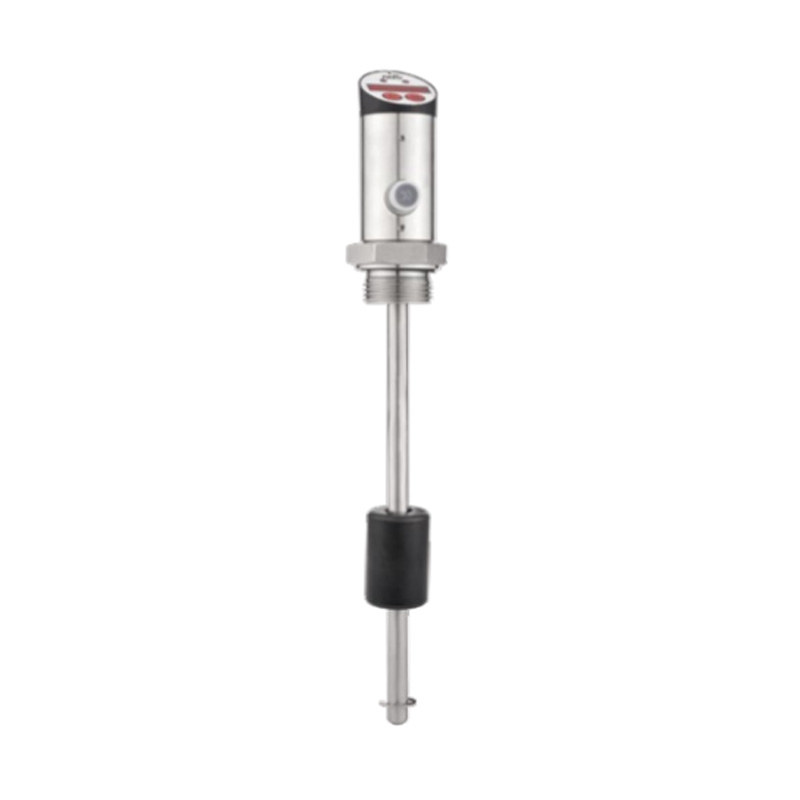

Product 3D Image
Get coupons

Электронный датчик уровня жидкости с интегрированным переключателем и датчиком температуры - LF60C

Product introduction

Серия высокоточных датчиков LF60C для измерения температуры, сигнал, обработанный задней схемой обработки, преобразуется в стандартный промышленный электрический сигнал выхода и отображения. Поплавок находится в закрытой немагнитной трубке из нержавеющей стали, оснащенной сухой герконовой трубкой, поплавок оснащен кольцевым магнитным кольцом, поплавок движется с подъемом или падением уровня жидкости, тем самым запуская или отпуская магнитный герконовый переключатель в трубке из нержавеющей стали, посылая сигнал переключения.

-Полностью металлический корпус
-Яркий светодиодный цифровой дисплей, благодаря чему эта серия продуктов может использоваться в различных промышленных условиях.
-Конструкция с двумя клавишами и удобное меню делают продукт более простым в использовании.
-Несколько режимов подключения могут полностью удовлетворить различные специфические требования к установке.
-Дисплей может поворачиваться на 330°, чтобы обеспечить лучший угол обзора в различных режимах установки.

Применение Технические характеристики Схема подключения Размер Фигура Таблица выбора

-Пищевая/фармацевтическая
промышленность
-электростанции -окаменение
-целлюлозно-бумажная промышленность
-очистка воды
-котельные

Диапазон измерений: определяется пользователем
Среда измерения: коррозионная, совместимая с 304 нержавеющей сталью жидкость
Давление: 50 бар
Плотность среды: ≥0,7 г/см³
Напряжение питания: 12...30 В постоянного тока
Потребление тока без нагрузки: максимум 30 мА, коммутируемый выход питания 24 В постоянного тока: Тип выхода: PNP, NPN опционально нормально открытый, нормально закрытый можно установить S1, S2 Выходной ток: <500 мА
Время отклика <10 мс
Точность переключения: ≤ ±0,5% диапазона
Аналоговый выходной ток типа тока: ≤ ±0,5% диапазона
Тип выхода: 4... Может быть установлен на
нагрузку 20 мА RA: ≤0,5 кОм
Линейность: ≤ 1,5% диапазона
Защита проводки: обратная фаза, перегрузка, защита от короткого замыкания
дисплей: Конструкция: красный 4-битный 8 мм светодиод высокой яркости Диапазон отображения: 999... 9999
Точность: ≤ Диапазон ±0,5%
Стабильность (годовой дрейф): ≤ ±0,3% Диапазон
температур: Температура среды: 0... 100 ℃ (специальный диапазон может быть настроен)
Температура окружающей среды: -20... 80 ℃
Температура хранения: -30... 80 ℃
Материалы :Корпус головки часов: инженерный пластик Корпус: нержавеющая сталь 304
Деталь, контактирующая со средой: нержавеющая сталь 304
Поплавок: нержавеющая сталь 304 или материал NBR (можно настроить)
Степень защиты: IP67
Выходной путь: разъем M12X1

LF60C- А П А С 50  Н 60  Н Б спецификация
LF60C-                     Электронный индикатор уровня жидкости серии LF60C
со встроенным датчиком переключения температуры
  А                   2 реле уровня жидкости + 1 реле температуры
  Б                   1 уровневый переключатель + 1 аналоговый выход 4-20 мА
+ 1 температурный переключатель
  С                   1 датчик уровня жидкости + 1 аналоговый выход уровня жидкости 1-5 В
+ 1 датчик температуры
  Д                   1 аналоговый выход 4–20 мА уровня жидкости + 2
переключаемых параметра температуры
  Э                   1 аналоговый сигнал уровня жидкости, выход 1-5 В + 2
сигнала переключения температуры
  Ф                   2 реле уровня + 2 реле температуры
    П                 PNP-выход
    Н                 NPN-выход
      А               Резьбовое соединение с наружной резьбой
      Б               фланцевое соединение
      С               Санитарное патронное соединение
                    Интерфейсная резьба: G1
                      Пользовательская тема
          С           Разъем M12*1 (стандартный с 2-метровым проводом)
            50          Первая точка срабатывания температурного сигнала: температура = ℃
              Н       Температура обычно на выходе
              Ф       Нормально закрытый выход температуры
                60      Вторая точка срабатывания сигнализации температуры: температура = ℃
                  Н   Температура обычно на выходе
                  Ф   Нормально закрытый выход температуры
                    Б Материал поплавка: NBR
                    Х Материал поплавка: нержавеющая сталь 304
                    Г Материал поплавка: устойчив к высоким температурам
                    С Специальная настройка (стойкость к коррозии)
* Таблица выбора доступна только для выбора параметров, при этом предоставляется соответствующий код.
