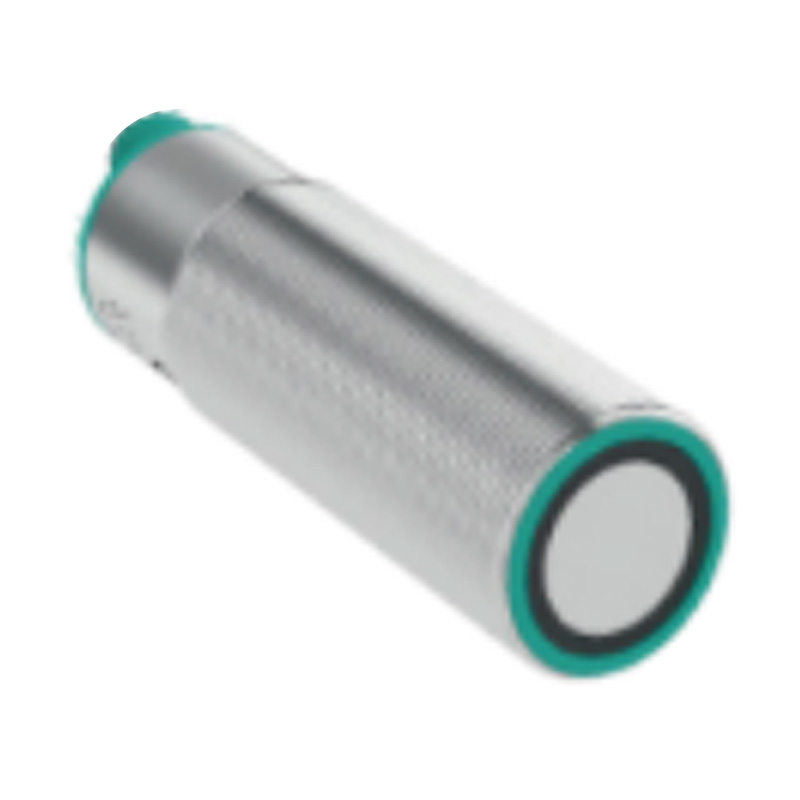

Ультразвуковой датчик - LF91B

Product introduction

Ультразвуковой датчик в основном состоит из передающей части, приемной части, управляющей части и части питания.
Среди них передающая часть состоит из передатчика и преобразователя. Преобразователь может преобразовывать энергию, генерируемую при колебании пьезоэлектрического чипа под воздействием напряжения, в ультразвуковые волны, которые затем излучаются передатчиком.
Приемная часть состоит из преобразователя и усилительной схемы. Преобразователь принимает отраженные ультразвуковые волны. Поскольку при приеме ультразвуковых волн возникают механические колебания, преобразователь преобразует механическую энергию в электрическую, которая затем усиливается усилительной схемой.
Управляющая часть управляет всей операционной системой. Сначала она управляет передатчиком, чтобы он излучал ультразвуковые волны, затем управляет приемником, чтобы определить, является ли принятый сигнал излученной им ультразвуковой волной, и, наконец, определяет силу принятого ультразвукового сигнала.
Силовая часть обеспечивает питание всей системы. Под действием силовой и управляющей частей передатчик и приемник работают согласованно, чтобы выполнять требуемую функцию датчика.

Схемы переключения электрооборудования Аналоговые электрические схемы Чертеж с указанием размеров Технические параметры, таблица выбора

Модель продукта LF91B-AD4-H5 LF91B-BD4-H5 LF91B-AD6-H5 LF91B-BD6-H5 LF91B-ADI-H5 LF91B-BDI-H5
LF91B-AD5-H5 LF91B-BD5-H5 LF91B-AD7-H5 LF91B-BD7-H5 LF91B-ADU-H5 LF91B-BDU-H5
Диапазон обнаружения 50...500мм 80...2000мм 50...500мм 80...2000мм 50...500мм 80...2000мм
Слепая зона 0...50 мм 0...80 мм 0...50 мм 0...80 мм 0...50 мм 0...80 мм
Частота преобразователя Приблизительно 380 кГц Приблизительно 180 кГц Приблизительно 380 кГц Приблизительно 180 кГц Приблизительно 380 кГц Приблизительно 180 кГц
Время отклика Примерно 50 мс Примерно 150 мс минимум 21 мс минимум 65 мс минимум 21 мс минимум 65 мс
Частота переключения (стандартная мишень: 100 мм × 100 мм) ≤10 Гц ≤3,3 Гц ≤7 Гц ≤2,5 Гц 100мм*100мм
Тип выхода D4: NPN, выбор НО/НЗ D6: Два выхода PNP-переключателя, выбор NO/NC DI: выходной ток 4..20 мА
D5: PNP, выбор NO/NC D7: Два выхода NPN-переключателя, выбор между NO/NC DU: выходное напряжение 0–10 В
Номинальный рабочий ток 200 мА (защита от короткого замыкания / перегрузки) 2×100 мА (защита от короткого замыкания / перегрузки) ≤900 мВт
Рабочее напряжение 10–30 В постоянного тока, пульсация 10% 15–30 В постоянного тока, пульсация 10%
Точность повторения ≤0,5% ≤0,1% ±0,1% от полного значения шкалы
Регулировка диапазона Регулируемый дальний/ближний диапазон с помощью регулировочного провода
Класс защиты IP65
Метод подключения Разъем H5 (5-контактный) M12 / кабель ПВХ длиной 2 м
Желтый светодиод ВКЛ = состояние переключателя; Мигает = настройка
Красный светодиод Ошибка в работе; Цель не обнаружена во время настройки
