Механический реле давления-P11
Home / Продукты / Серия «Давление» / Механический реле давления / Механический реле давления-P11

If you have any further questions, please call +86-021-37566990 or fill out the inquiry form.

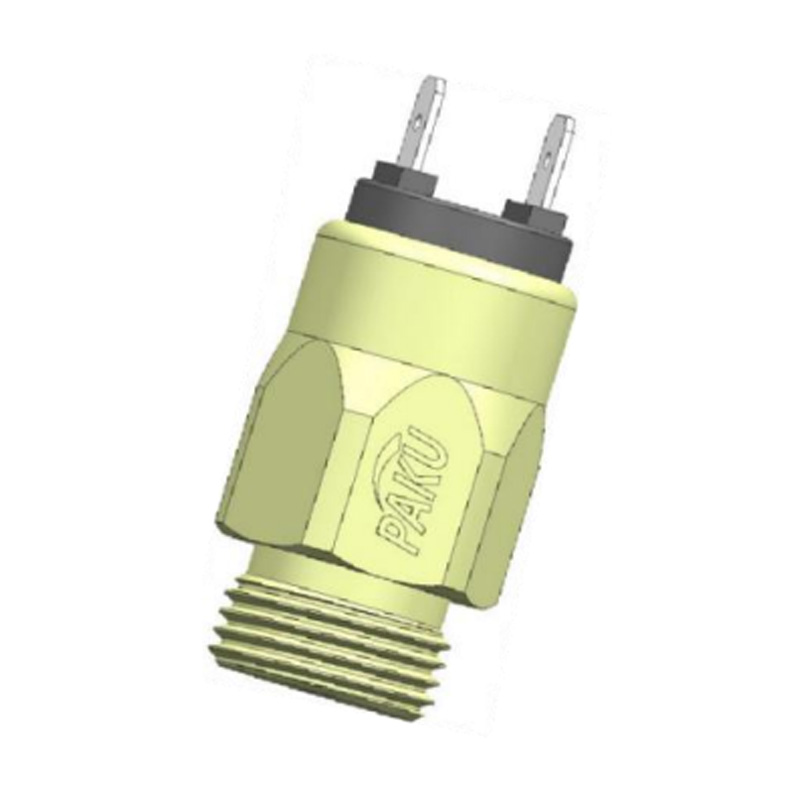

Product 3D Image
Get coupons
Product introduction

Встроенный поршень соединен с прецизионной пружиной. При изменении давления соответственно изменяется растяжение пружины. Когда давление достигает заданного значения, срабатывает заранее установленное механическое соединение и посылается сигнал переключения.
Эти компактные реле давления, разработанные для OEM-приложений, идеально подходят для инженерной техники, систем дистанционного управления морскими клапанами и других приложений, требующих высокой стойкости к давлению. 0,3–100 бар (дополнительная заданная точка: 200 бар для поршневого типа) Исключительное соотношение диапазона объемного давления может быть установлено на заводе или отрегулировано на месте.

Технические характеристики Размер Фигура Дополнительные аксессуары Таблица выбора

- Температура хранения: -45... 130°C
- Рабочая температура: -45... 130°C
- Переключатель: 100 ВА
- Повторяемость: ±3%
- Напорное соединение: оцинкованная сталь/нержавеющая сталь
- Электрическое соединение: вставка 6,3*0,8
- Срок службы: 1 миллион раз
- Максимальное давление: 30 МПа для мембранного типа
- Давление поршневого типа 60 МПа

P11- А Н С Г1 ЧАС Н Б спецификация
P11-               Механический регулируемый переключатель давления серии P11
  А             Диапазон измерения: 0,03–0,3 МПа
  Б             Диапазон измерения: 0,06--0,6 МПа
  С             Диапазон измерения: 0,1-0,4 МПа
  Д             Диапазон измерения: 0,1-1,3 МПа
  Э             Диапазон измерения: 0,4--2,8 МПа
  Ф             Диапазон измерения: 0,5--1,5 МПа
  Г             Диапазон измерения: 0,6--6,0 МПа
  ЧАС             Диапазон измерения: 1,6-4,0 МПа
  я             Диапазон измерения: 4,1--7,0 МПа
  Дж.             Диапазон измерения: 5,0--15,0 МПа
  К             Диапазон измерения: 7,1--10,0 МПа
    Н           Настройка точки срабатывания сигнализации, например, 3 МПа
,
      С         Основание из оцинкованной стали
      Х         нержавеющая сталь
        Г1       Интерфейсная резьба G1/8
        Г2       Интерфейсная резьба G1/4
        Г3       Интерфейсная резьба G1/2
        N13       Интерфейсная резьба NPT1/4
        N2       Интерфейсная резьба NPT1/2
        М1       Интерфейсная резьба M10*1
        М2       Интерфейсная резьба М12*1,5
        М3       Интерфейсная резьба М14*1,5
        М4       Интерфейсная резьба М20*1,5
                Пользовательская тема
          ЧАС     внешняя резьба
          К     внутренняя резьба
            Н   Нормально открытый
            Ф   Нормально закрытый
              А Защитный колпачок типа А
              Б B защитный колпачок
              С Тип C Херсман
              Д Плагин DE chi
* Таблица выбора доступна только для выбора параметров, при этом предоставляется соответствующий код.
