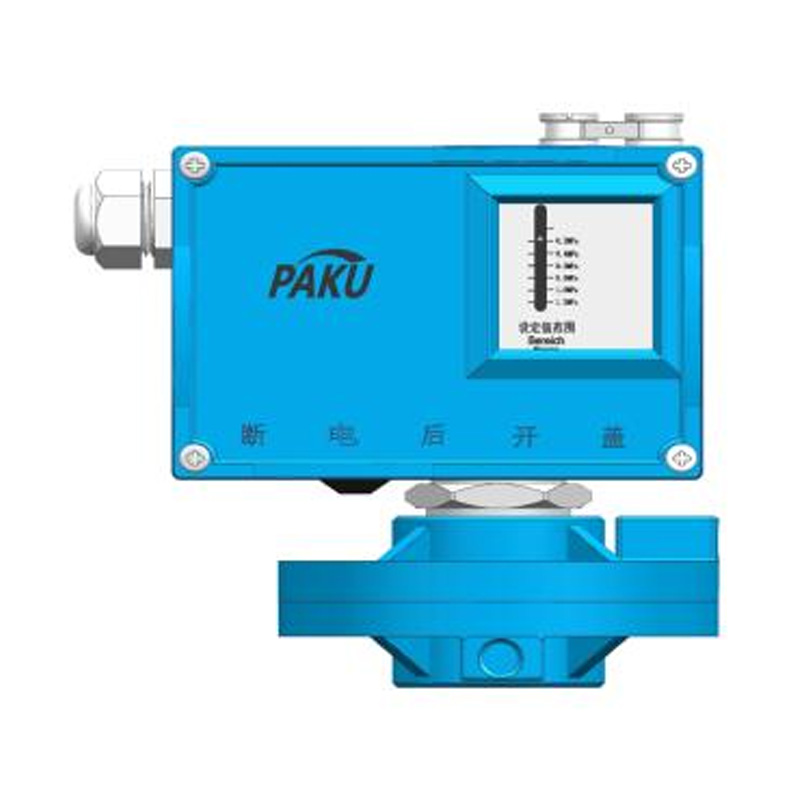

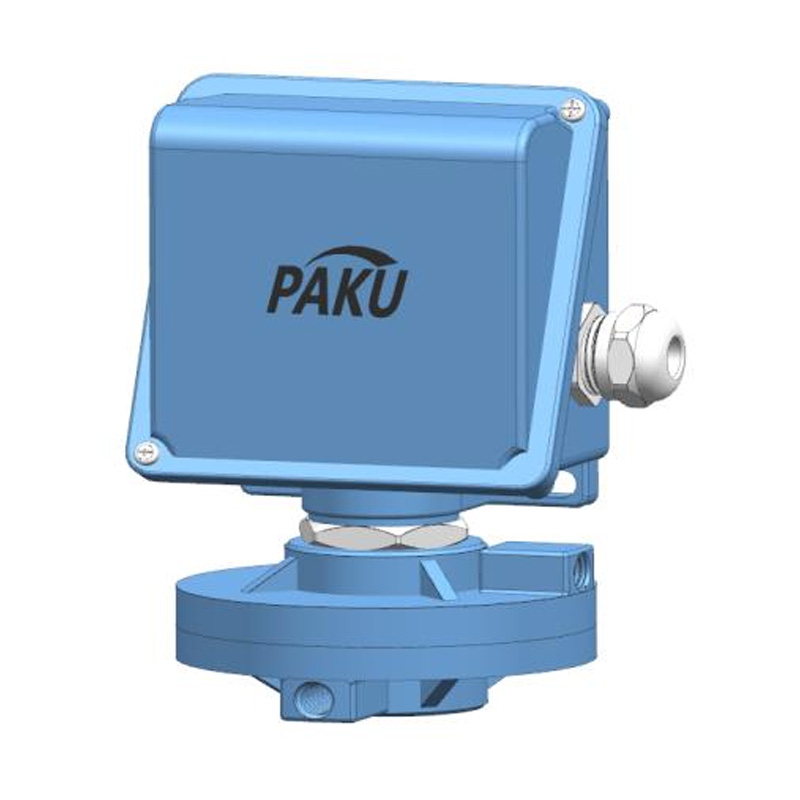

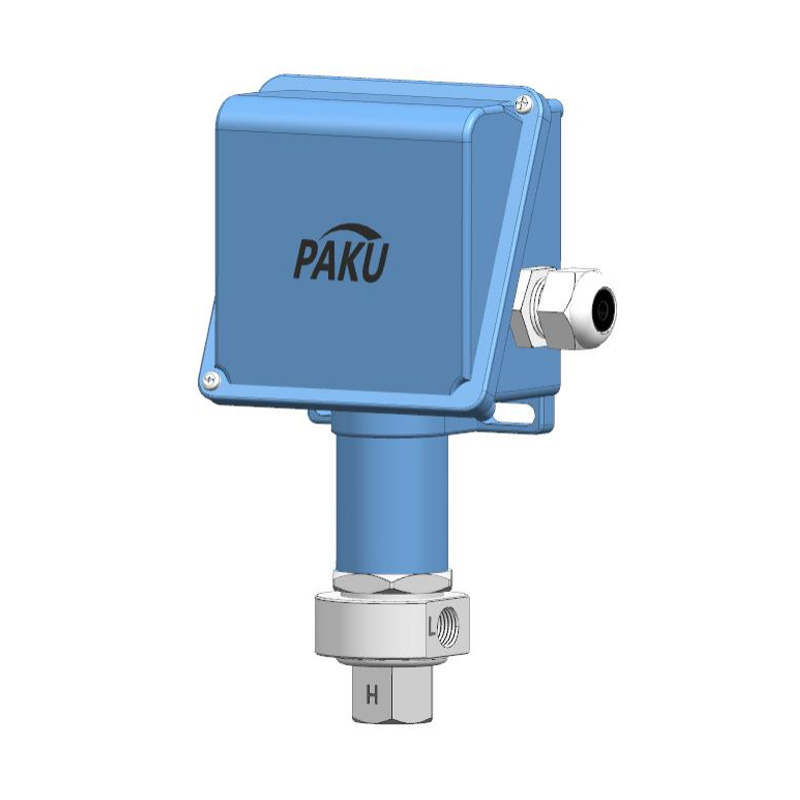

Механически регулируемый дифференциальный реле давления PN41

Представление продукта

Контроллер использует мембранный дифференциальный датчик давления. Обычный тип может использоваться для измерения перепада давления между одним и тем же источником давления или разными источниками давления таких сред, как газ, жидкость или пар, которые вызывают коррозию датчика давления.
Взрывозащищенный продукт с маркировкой взрывозащиты EXED 11CT6 может использоваться для датчика давления без коррозии 11CT6, играющего роль газа, жидкости или пара среды 11 A, 11B, 11C класса T1~T6 группы взрывоопасных газовых смесей в поле одного и того же источника давления или разницы давлений разных источников давления. Заданное значение контроллера регулируется в диапазоне от 0,001 до 1,6 МПа.

Основные параметры Таблица дальности Размерный чертеж. Тип A Таблица выбора
  Обычный размер взрывозащищенный тип
Рабочая вязкость ≤10-3м2 ≤10-3м2
элемент переключателя микропереключатель микропереключатель
классификация по противоопасности   EXedll CT6
класс защиты корпуса IP67 IP67
температура окружающей среды -25℃ ...80℃ -25℃ ...80℃
срок службы 105 петель 105 петель
F-WFS < Макс. ·2 г < Макс. ·2 г
номинальная нагрузка Vмакс=380В макс=5А Vмакс=380В макс=5А
Ренатурация ошибки ≤1.0% ≤1.0%

Диапазон кода

Таблица диапазонов

медленно движущийся

частота переключения

Материал

К02

0--2 KPа

≤30Pа

10 раз/мин

NBR

К06

0,5--6 KPа

≤0,2 KPа

10 раз/мин

NBR

К025

1--25 KPа

≤0,3 KPа

10 раз/мин

NBR L

М040

0,02--0,4МPа

≤0,03 МPа

20 раз/мин

316L

М160

0,05--1,6 МPа

≤0,2МPа

20 раз/мин

316L

PN41-А М06D B G4К Х М2 А спецификация
PN41-                 Механический дифференциальный датчик давления серии PN41
А1                 Модель А с дисплеем и шкалой
А2                 Модель А не имеет шкалы дисплея
B                 Б
  К06               Диапазон: 0,5-6 кПа
  К025               Диапазон: 1-25 кПа
  М040               Диапазон: 0,02-0,4 МПа
  М...               Пожалуйста, ознакомьтесь с таблицей диапазонов, вы также можете
настроить диапазон.
  С               Материал диафрагмы: 316L
  D               Материал диафрагмы: NBR
    А             противовзрывной
    B             невзрывобезопасный корпус
                SPDT (однополюсный и двухпозиционный)
                DPDT (двухполюсный и двухпозиционный) —
гистерезис не регулируется
                Гистерезис не регулируется. Гистерезис:
5–10%.
                Гистерезис регулируемый, максимум 80%;
минимум 10%
Интерфейс давления G4К       Внутренняя резьба интерфейса: G1/4
М2Н       Внешняя резьба интерфейса: М20*1,5
G2H       Внешняя резьба интерфейса: G1/2
G4H       Внешняя резьба интерфейса: G1/4
N2H       Внешняя резьба интерфейса: NPT1/2
N4H       Внешняя резьба интерфейса: NPT1/4
Материалы Х     нержавеющая сталь 304
XL     нержавеющая сталь 316L
электрический интерфейс М8   Интерфейс: М18 * 1,5
М2   Интерфейс: М20 * 1,5
G2   Интерфейс: G1/2
G4   Интерфейс: G1/4
N4   Интерфейс: NPT1/4
N2   Интерфейс: NPT1/2
N3   Интерфейс: NPT3/4
Таблица параметров средней температуры А Ниже 180 ℃
B Ниже 450 ℃
С нормальная температура
 * Настраиваемый диапазон.
 * Настраиваемая резьба, H для внешней резьбы, K для внутренней резьбы.
 * Таблица выбора доступна только для выбора параметров, и предоставляется соответствующий код.
