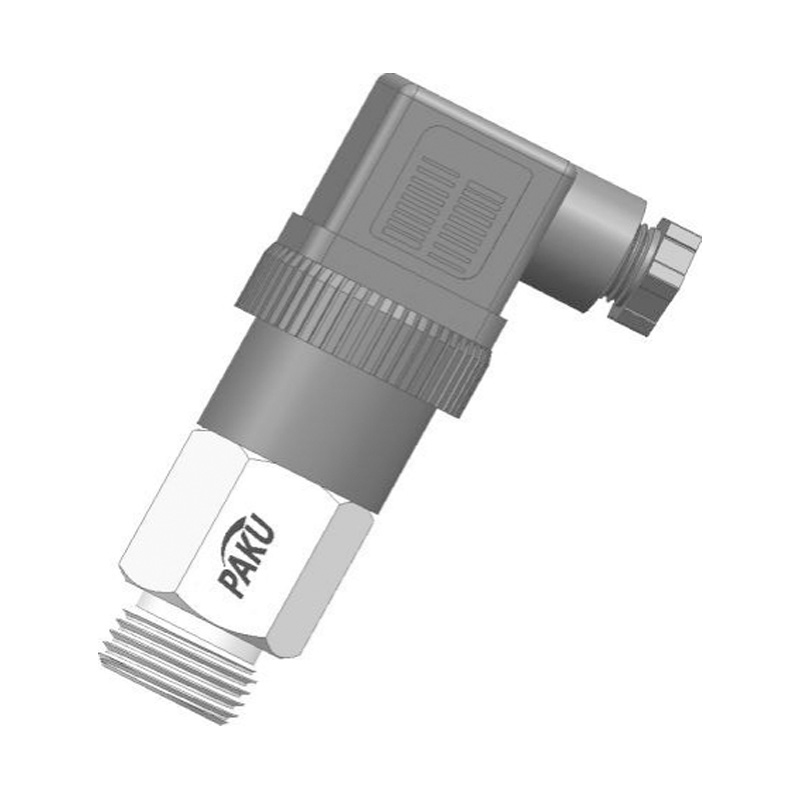

Product 3D Image
Get coupons

Механически регулируемый реле давления-P20

Product introduction

Встроенный поршень соединен с прецизионной пружиной, и при изменении давления пружина соответственно изменяет свое расширение. Когда давление достигает заданного значения,
запускается заранее установленная механическая конструкция и посылается сигнал переключения.
Компактная конструкция, стандартный разъем соленоидного клапана, чрезвычайно удобная проводка, широкий диапазон измерения (0-400 бар).
Высокая перегрузочная способность (до 1230 бар), высокая повторяемость, нормально открытый или нормально закрытый контакт, позолоченный контакт, большая контактная способность. Может использоваться для измерения давления воды, масла, газа.

Технические характеристики Размер Фигура Схема подключения Список параметров Режим размещения Таблица выбора

- Диапазон измерений: см. таблицу ниже
- Гистерезис: 10... 20% от заданного значения (25%-35%, 1%-5% опционально)
- Погрешность: 3% от заданного значения
- Выход: нормально разомкнутые + нормально замкнутые контакты с золотым покрытием
≤DC 42 В, 1A
≤DC 115 В, 0,15
В ≤DC 42 В, 3A
≤DC 125 В, 3A
≤DC 250 В, 0,5A
- температура среды: -20... 85 ℃ (- 40... 160 ℃ опционально)
- Защита: IP65
- Способ подключения: клеммный
- Материал: Мембрана: NBR
- Поршень: стальной поршень с уплотнением NBR
- Технологическое соединение: оцинкованная сталь/нержавеющая сталь
- Корпус: сталь + инженерный пластик


Материал интерфейса
модель МПа
(бар)
диапазон настройки
(бар)
ошибка Фиксированный гистерезис вес
(кг)
серводвигатель мембранного
типа
П20-02.5 300  0,2--2,5 3% от
установленного значения

10%-20%
стоимости

25–35 % стоимости
(необязательно)

Значение 1%-5%
(необязательно)

0.1
П20-005 300  0,8--5,0
П20-012 300  1-12
П20-050 300  5-50
П20-100 600  10-100
поршень П20-200 600  20-200
П20-400 600  50-400
*1 бар = 0,1 МПа

P20- С Н А Г1 ЧАС Р спецификация
P20-             Механическая регулировка серии P20
  А           Диапазон измерения: 0,2--2,5 бар
  Б           Диапазон измерения: 0,8--5 бар
  С           Диапазон измерения: 1--12 бар
  Д           Диапазон измерения: 5--50 бар
  Э           Диапазон измерения: 10--100 бар
  Ф           Диапазон измерения: 20--200 бар
  Г           Диапазон измерения: 20--200 бар
    Н         Настройка точки срабатывания сигнализации, например 7 бар
      А       Материал: оцинкованная сталь
      Б       Материал: нержавеющая сталь 304
      С       Материал: нержавеющая сталь 316L
        Г1     Резьба интерфейса: G1/2
        Г2     Резьба интерфейса: G1/4
        Г3     Резьба интерфейса: G1/8
        Н1     Интерфейсная резьба: NPT1/4
        N2     Интерфейсная резьба: NPT1/8
        М1     Интерфейсная резьба: M12*.1.5
        М2     Интерфейсная резьба: M14*.1.5
        М3     Интерфейсная резьба: M20*.1.5
              Пользовательская тема
          ЧАС   внешняя резьба
          К   внутренняя резьба
            Р Нормально открытый + нормально закрытый
* Таблица выбора доступна только для выбора параметров, при этом предоставляется соответствующий код.
