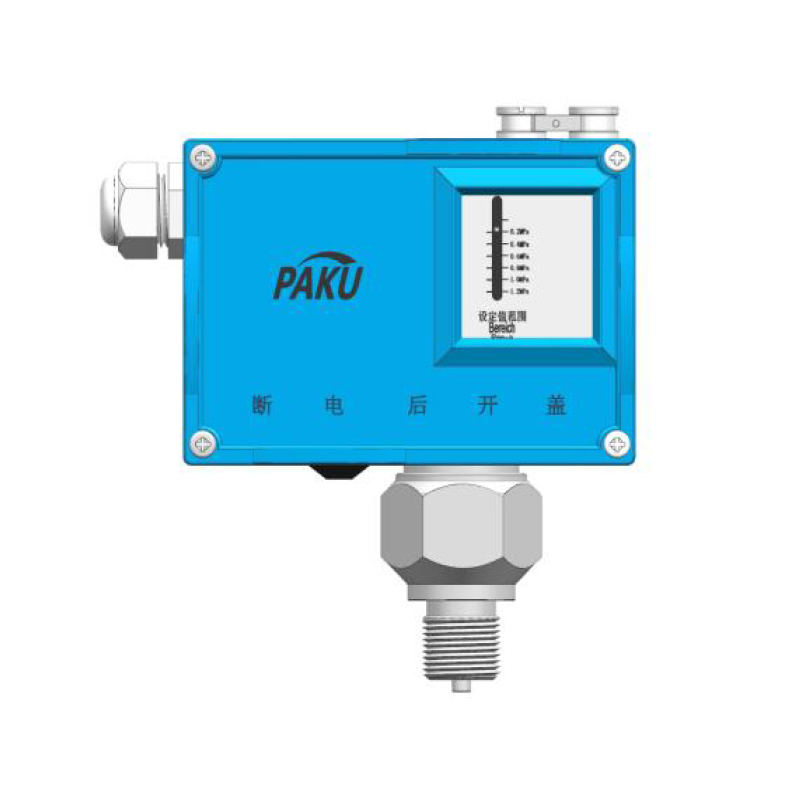

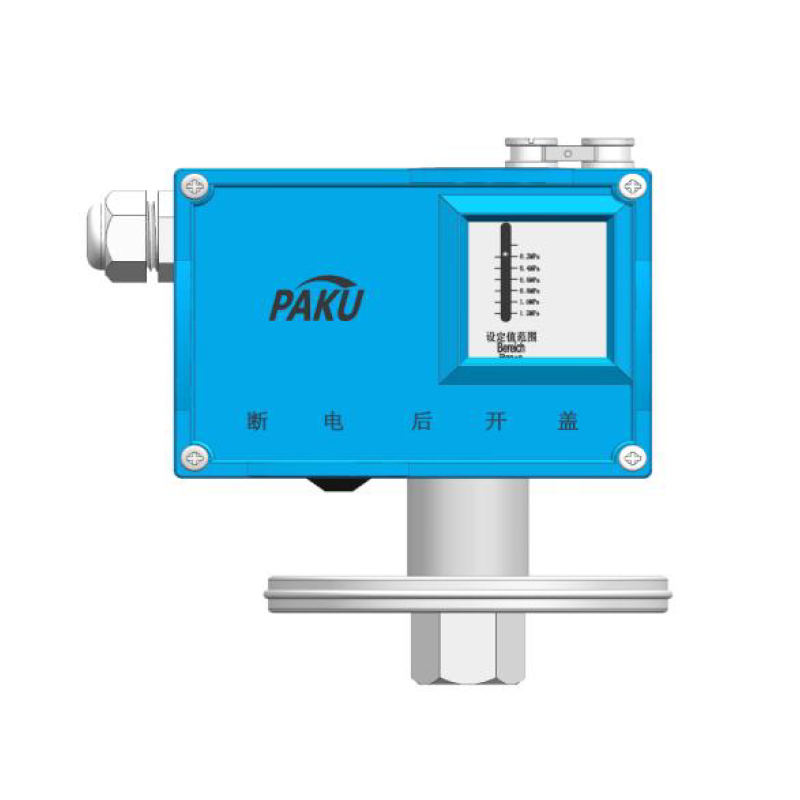

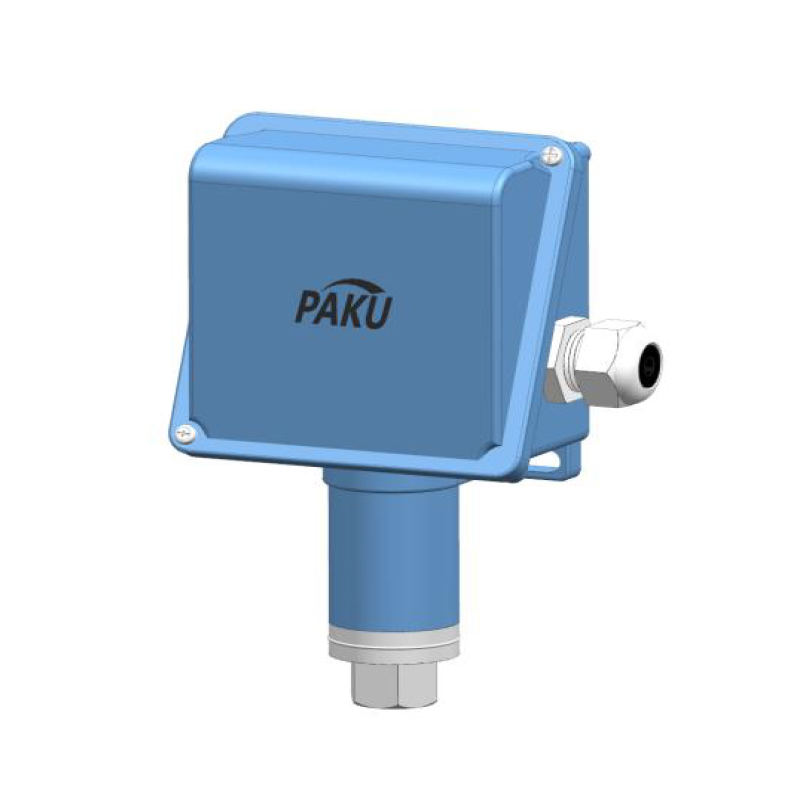

Механически регулируемый реле давления PN400

Представление продукта

Контроллер использует мембранные, сильфонные, поршневые и пружинные трубчатые датчики давления. Обычный тип может использоваться для измерения давления газа, жидкости, пара и других сред, подверженных коррозии, для автоматического контроля давления. Маркировка взрывозащищенности взрывозащищенных изделий — Exed11CT6, что позволяет использовать их для автоматического контроля давления в местах с взрывоопасными газовыми смесями класса 11 A, 11B, 11C, T1~T6, где газовая, жидкая или паровая среда не оказывает коррозионного воздействия на датчики давления. Заданное значение регулятора регулируется в диапазоне от -0,1 до 40 МПа. Рабочее давление составляет 1,5 раза от диапазона.

Основные параметры Таблица дальности Размеры показаны на рисунке 1. Тип A Таблица выбора
  Обычный размер взрывозащищенный тип
Рабочая вязкость ≤10-3м2 ≤10-3м2
элемент переключателя микропереключатель микропереключатель
классификация по противоопасности   EXedll CT6
класс защиты корпуса IP67 IP67
температура окружающей среды -25℃ ...80℃ -25℃ ...80℃
срок службы A 105 - цикл A 105 - цикл
F-WFS < Макс. ·2 g < Макс. ·2 g
    номинальная нагрузка Vмакс=380В макс=5А Vмакс=380В макс=5А
ошибка повторяемости ≤1.0% ≤1.0%
  Диапазон кода способность к дальним полетам медленно движущихся
МPа
Частота переключения
раз/мин
Материал
К006 1-6 KPа ≤0,004 20  Нитрилбутадиен
К010 1-10 KPа ≤0,004 20  Нитрилбутадиен
К025 1-25 KPа ≤0,004 20  Нитрилбутадиен
М016 0,006--0,16 МPа ≤0,004 20  Нитрилбутадиеновый каучук
/316L
М040 0,01--0,4 МPа ≤0,02 20  Нитрилбутадиеновый каучук
/316L
М100 0,02--1,0 МPа ≤0,025 20  Нитрилбутадиеновый каучук
/316I
М160 0,05--1,6 МPа ≤0,25 20  Нитрилбутадиеновый каучук
/316л
М250 0,05--2,5 МPа ≤0,25 20  Нитрилбутадиеновый каучук
/316L
М600 0,35--6 МPа ≤0,3 20  Нитрилбутадиеновый каучук
/316л
М1000 0,6--10 МPа ≤0,4 20  Нитрилбутадиеновый каучук
/316L
G10 (плунжер) 1--10МPа ≤0,4 20  304
G16 (плунжер) 1--16МPа ≤0,5 20  304
G25 (плунжер) 2-25МPа ≤0,6 20  304
G40 (плунжер) 2--40МPа ≤0,8 20 304

PN400- М016С Б G2H Х М2 А спецификация
PN400-                 Механическое реле давления серии PN400
А1                 Модель А с дисплеем и шкалой
А2                 Модель А не имеет шкалы дисплея
Б                 Б
  М016               Диапазон: 0,006-0,16 МПа
  М040               Диапазон: 0,01-0,4 МПа
  М100               Диапазон: 0,02-1,0 МПа
  М...               Пожалуйста, ознакомьтесь с таблицей диапазонов, вы также можете
настроить диапазон.
  С               Материал диафрагмы: 316L
  Д               Материал диафрагмы: NBR
  Ф               Материал диафрагмы: 304
    А             противовзрывной
    Б             Не бунтуйте
                SPDT (однополюсный и двухпозиционный)
                DPDT (двухполюсный и двухпозиционный) —
гистерезис не регулируется
                Гистерезис не регулируется. Гистерезис:
5–10%.
                Гистерезис регулируемый, максимум 80%;
минимум 10%
Связь Г4К       Внутренняя резьба интерфейса: G1/4
М2Н       Внешняя резьба интерфейса: М20*1,5
G2H       Внешняя резьба интерфейса: G1/2
G4H       Внешняя резьба интерфейса: G1/4
N2H       Внешняя резьба интерфейса: NPT1/2
Н4Х       Внешняя резьба интерфейса: NPT1/4
материалы Х     нержавеющая сталь 304
XL     нержавеющая сталь 316L
электрический интерфейс М8   порт: M18*1.5
М2   порт: M20*1.5
Г2   порт: G1/2
Г4   порт:G1/4
N4   порт: NPT1/4
N2   порт: NPT1/2
Н3   порт: NPT3/4
Таблица параметров средней температуры А Ниже 180 ℃
Б Ниже 450 ℃
С нормальная температура
 * Настраиваемый диапазон.
 * Настраиваемая резьба, H для внешней резьбы, K для внутренней резьбы.
 * Таблица выбора доступна только для выбора параметров, и предоставляется соответствующий код.
