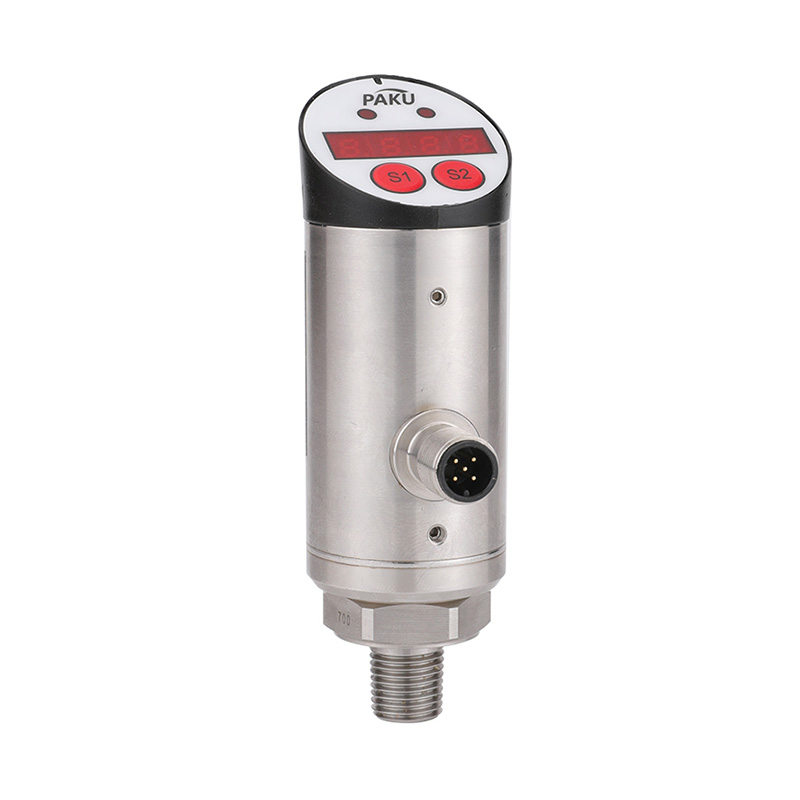

Высокочастотный ударопрочный электронный цифровой датчик-переключатель давления-PN80A

Представление продукта

Электронные датчики давления серии PN80A оснащены стеклянным микроплавким сердечником, что обеспечивает высокую точность и долговечность. Оснащены локальным дисплеем и цифровым светодиодным дисплеем для отображения давления в реальном времени или настройки меню.
Максимальный диапазон измерения: -1...600 бар. Цифровой светодиодный дисплей отображает значение давления и состояние переключателя. В меню можно настроить точку переключения, начальную и конечную точки аналогового выхода, функцию выхода, функцию памяти и функцию дисплея, поэтому настройки не нужно выполнять на месте. Высокая надежность, выход можно напрямую использовать с ПЛК. Разъем M12 с фиксацией для удобного подключения и отключения, с высоким уровнем защиты. Может измерять положительное или отрицательное давление.
Благодаря наличию как переключающего, так и аналогового выходов, этот датчик можно использовать как реле давления и как датчик давления.

Технические параметры Схема подключения Размерный чертеж - резьбовой тип Чертеж с указанием размеров — тип с заподлицо установленной диафрагмой Таблица выбора

Источник питания: 12...30 В
постоянного тока Высокоточный диффузный кремниевый сердечник
Потребляемый ток без нагрузки: макс. 30 мА, питание от 24 В постоянного тока
Коммутационный выход:
Тип выхода: PNP, NPN опционально; нормально открытый/нормально закрытый настраиваемый
S1, S2 Выходной ток: <500 мА
Время отклика: <10 мс
Точность переключения: ≤±0,5% FS
Аналоговый выход (ток): ≤±0,5% FS
Тип выхода: настраиваемый 4...20 мА
Нагрузка RA: ≤0,5 кОм
Линейность: ≤0,5% FS
Класс защиты: IP56
Защита проводки: Защита от обратной полярности, перегрузки, короткого замыкания
Дисплей:
Конструкция: Красный 4-разрядный, 8-миллиметровый светодиод высокой яркости
Диапазон отображения: 999...9999
Стабильность (годовой дрейф): ≤±0,3% FS
Температура:
Температура среды: -20...85℃
Температура окружающей среды: -20...80℃
Материалы:
Корпус дисплея: Инженерный пластик
Корпус: Нержавеющая сталь 304
Детали, контактирующие с рабочей средой: Нержавеющая сталь 304
Кабель Подключение: разъем M12x1.
Дисплейная часть и шестиугольная часть вращаются на 330°.
Температурная компенсация.

Приколоть

Цвет провода

Сигнал

1 Коричневый  24 В
2 Белый  Переключатель 2
3 Синий  Земля
4 Черный  Переключатель 1
5 Серый мА

PN80A- P Z А G4 H D Q B Таблица выбора модели (подробная)
PN80A-                 Высокочастотный ударопрочный электронный цифровой датчик давления серии PN80A
  P               Выход PNP
  N               Выход NPN
    Z             Положительное давление
    F             Отрицательное давление
      А           Диапазон настройки: -1..1бар или 0..1бар
      B           Диапазон настройки: -1...2бар или 0...2бар
      С           Диапазон настройки: -1...5бар или 0...5бар
      D           Диапазон настройки: 0...10бар
      E           Диапазон настройки: 0...25 бар
      F           Диапазон настройки: 0...100бар
      G           Диапазон настройки: 0...160
      H           Диапазон настройки: 0...250 бар
      I           Диапазон настройки: 0...400бар
      J           Диапазон настройки: 0...600бар
      К           Пользовательский диапазон, например 300 бар
        G4         Резьбовое соединение: G1/4
        G2         Резьбовое соединение: G1/2
        К5         Зажимное соединение (внешний диаметр 50,5 мм) (максимальный диапазон 16 бар)
        P         Соединение с плоской мембраной
                  Пользовательская тема
          H       Внешняя резьба
          К       Внутренняя резьба
            А     1 коммутационный выход
            B     2 коммутационных выхода
            С     1 аналоговый выход 4-20 мА
            D     1 коммутационный + 1 аналоговый выход 4-20 мА
            E     2 коммутационных + 1 аналоговый выход 4-20 мА
            F     2 коммутационных + 1 аналоговый выход 1-5 В
            G     2 коммутационных + 1 аналоговый выход 0-10 В
              Q   Разъем М12*1
                B Нет заслонки, нет радиатора
                Z Дополнительный демпфер
                S Дополнительный радиатор
* Если требуется нержавеющая сталь марки 316L, укажите это в примечаниях.
* Таблица выбора модели предназначена только для выбора параметров, окончательная заводская поставка основана на коде параметра.
* Максимальный диапазон давления для мембранного типа с плоской поверхностью составляет 160 бар.
